Balkendiagramm (Differenz)

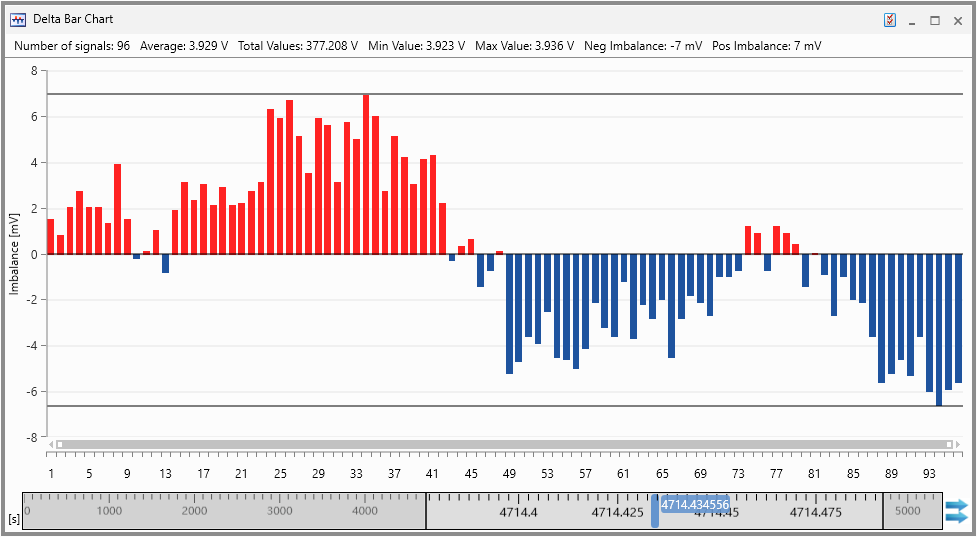

Das Balkendiagramm (Differenz) bietet einen schnellen Überblick über die Abweichung vom Mittelwert vieler parallel laufender Signale. Die Abweichung jedes Signals wird als vertikaler Balken dargestellt, wobei die Nulllinie den Durchschnitt aller Signalwerte für den definierten Zeitpunkt darstellt. Zusätzliche Hilfslinien für die minimale und maximale Abweichung werden angezeigt, um die Übersicht zu erleichtern.

Sie können die folgenden Aktionen ausführen:

So definieren Sie die Eigenschaften des Balkendiagramms (Differenz)

Alle Konfigurationsmöglichkeiten für dieses Instrument finden Sie im Fenster Eigenschaften. Dort bieten die Tooltipps eine detaillierte Beschreibung der Eigenschaften und der verfügbaren Optionen.

  1. Führen Sie eine der folgenden Aktionen aus:

    • Im Instrument klicken Sie .

      oder

    • Markieren Sie das Instrument und drücken Sie Alt+Enter.

      oder

    • Rechtsklicken Sie im Instrument und wählen Sie im Kontextmenü Eigenschaften aus.

Signale zuweisen

Um zu sehen, wie Sie die relevanten Signale auswählen und diese dem gewünschten Instrument zuweisen können, schauen Sie unser Video Selecting Signals.

Um zu wissen, wie Sie Signale einem neuen oder bestehenden Instrument zuweisen können, lesen Sie Signale einem Instrument zuweisen.

Hinweis: Jedes Signal kann nur einmal hinzugefügt werden.

Ansicht zoomen

Um die Ansicht für einige benachbarte Imbalance-Spalten zu vergrößern, führen Sie folgende Aktionen aus:

  1. Ziehen Sie das linke oder rechte Ende der Scrollleiste der Imbalance-Spalten in die Mitte der Scrollleiste.

  2. Im Zoom-Modus können Sie die Scrollleiste verschieben, um andere benachbarte Zellen zu sehen.

  3. Doppelklicken Sie auf die Scrolleiste, um Sie auf die anfängliche maximale Position zurückzusetzen.

Balkendetails anzeigen

Um Metainformationen zu einer bestimmten Spalte anzuzeigen, fahren Sie mit der Maus über die Spalte. Der Tooltipp zeigt weitere Details an, wie die Positions-ID, den Imbalance-Wert, den Signalnamen und die Messdatei.

Signal löschen

  1. Klicken Sie mit der rechten Maustaste auf den Signalbalken, wenn Sie ein Signal löschen möchten.

  2. Wählen Sie Signal(e) entfernen.

  3. Auf diese Weise kann nur ein Signal gelöscht werden. Um mehrere Signale zu entfernen, öffnen Sie den Konfigurationsmanager, wählen Sie die unerwünschten Signale mehrfach aus und löschen Sie diese.
