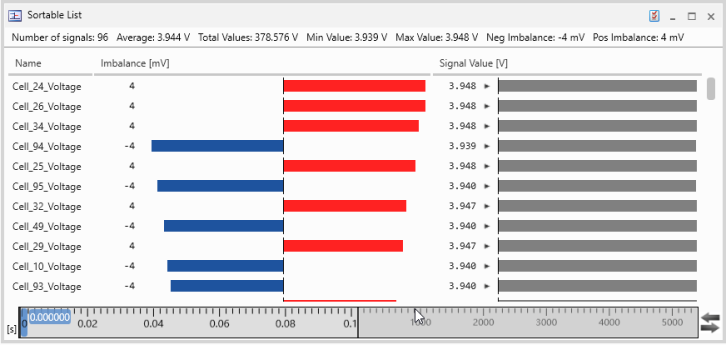

Sortierbare Liste

Die sortierbare Liste erlaubt es, schnell die Signale mit der größten Abweichung vom Mittelwert bzw. dem höchsten Wert zu identifizieren. niedrigster absoluter Wert.

Imbalance [mV]

Zeigt die Imbalance der Signale an. Die für jedes Signal angezeigten Imbalancebalken sind blau oder rot gefärbt.

Balkenfarbe

Beschreibung

Negative Abweichung vom Durchschnittswert aller Signale.

Positive Abweichung vom Durchschnittswert aller Signale.

Signalwert [Einheit]

Zeigt die absoluten Werte der Signale an.

Trendindikator

Beschreibung

Der Wert des nachfolgenden Messwertes ist niedriger als der aktuelle Messwert.

Der Wert des nachfolgenden Messwertes ist derselbe wie der aktuelle Messwert.

Der Wert des nachfolgenden Messwertes ist höher als der aktuelle Messwert.

Sie können die folgenden Aktionen ausführen:

So definieren Sie die Eigenschaften der sortierbaren Liste

Alle Konfigurationsmöglichkeiten für dieses Instrument finden Sie im Fenster Eigenschaften. Dort bieten die Tooltipps eine detaillierte Beschreibung der Eigenschaften und der verfügbaren Optionen.

  1. Führen Sie eine der folgenden Aktionen aus:

    • Im Instrument klicken Sie .

      oder

    • Markieren Sie das Instrument und drücken Sie Alt+Enter.

      oder

    • Rechtsklicken Sie im Instrument und wählen Sie im Kontextmenü Eigenschaften aus.

Spalten neu anordnen

  1. Verschieben Sie eine Spalte, indem Sie die Kopfzeile der Spalte zur neuen Position innerhalb der Tabellenkopfzeile ziehen.

  2. Lassen Sie die Maustaste los.

Spalten anzeigen und ausblenden

  1. Klicken Sie mit der rechten Maustaste auf eine Spalte.

    Eine Liste von Standardspalten erscheint.

  2. Um eine Spalte ein- oder auszublenden, setzen oder entfernen Sie den Haken beim entsprechenden Spaltennamen in der Liste.

Signale zuweisen

Um zu sehen, wie Sie die relevanten Signale auswählen und diese dem gewünschten Instrument zuweisen können, schauen Sie unser Video Selecting Signals.

Um zu wissen, wie Sie Signale einem neuen oder bestehenden Instrument zuweisen können, lesen Sie Signale einem Instrument zuweisen.

Hinweis: Jedes Signal kann nur einmal hinzugefügt werden.

Signale ersetzen

Weitere Informationen finden Sie unterSignal ersetzen.

Signale sortieren

Wenn Sie auf eine der Kopfzeilen klicken, können Sie den Tabelleninhalt nach dieser Spalte in aufsteigender Reihenfolge sortieren. Wenn Sie erneut auf die gleiche Kopfzeile klicken, wird die Sortierreihenfolge umgedreht.

Signal löschen

  1. Rechtsklicken Sie die Zeile mit dem Signal, das Sie löschen möchten.

  2. Wählen Sie Signal(e) entfernen.
