Balkendiagramm (Absolut)
Das Balkendiagramm (Absolut) ermöglicht es Ihnen, sich einen Überblick über die Signalwerte zu verschaffen und die Signale zu identifizieren, die zu einem bestimmten Zeitpunkt eine untere oder obere Grenze überschreiten.
Jeder Signalwert wird durch einen vertikalen Balken dargestellt. Die Signale sind alphabetisch nach den Signalnamen sortiert.
Signalwerte

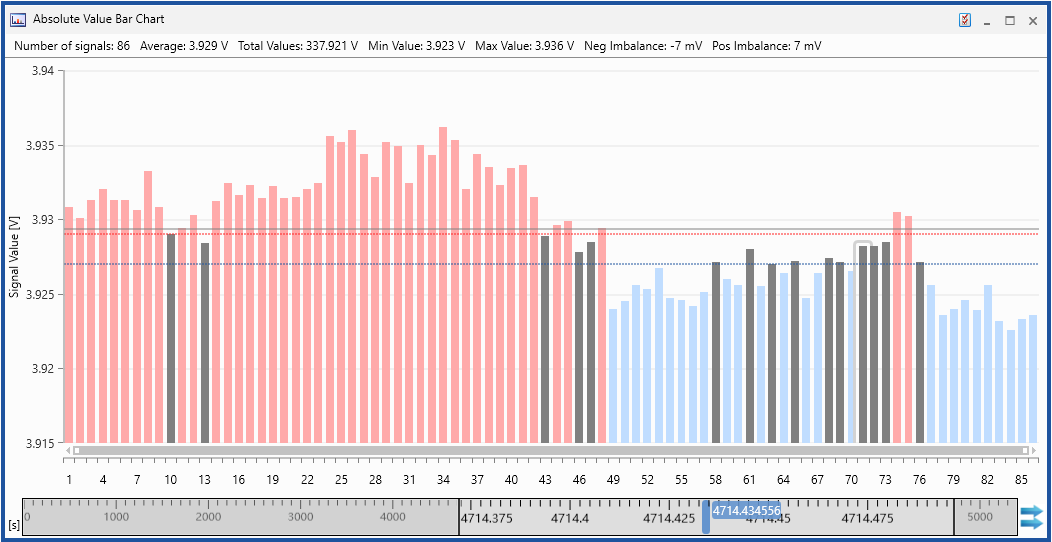

Die Grafik zeigt die Signalwerte aller Signale als vertikale Balken. Die Höhe der einzelnen Balken stellt den Wert des jeweiligen Signals dar. Signale, deren Wert den unteren oder oberen Grenzwert überschreitet, werden hervorgehoben.
|
Balkenfarbe |
Beschreibung |
|---|---|
|
|
Signale, die den unteren Grenzwert überschreiten |
|
|
Signale innerhalb der Grenzwerte |
|
|
Signale, die den oberen Grenzwert überschreiten |
Grenzwerte
Ober- und Untergrenzen sind als horizontale Linien dargestellt.
| Farbe der Linie |
Beschreibung |
|---|---|
|
|
Obere Grenze |
|
|
Untere Grenze |
Sie können die folgenden Aktionen ausführen:
So definieren Sie die Eigenschaften des Balkendiagramms mit absoluten Werten
Alle Konfigurationsmöglichkeiten für dieses Instrument finden Sie im Fenster Eigenschaften. Dort bieten die Tooltipps eine detaillierte Beschreibung der Eigenschaften und der verfügbaren Optionen.
-
Führen Sie eine der folgenden Aktionen aus:
-
Im Instrument klicken Sie
.oder
-
Markieren Sie das Instrument und drücken Sie Alt+Enter.
oder
-
Rechtsklicken Sie im Instrument und wählen Sie im Kontextmenü Eigenschaften aus.
-
Selecting Signals.
Um zu wissen, wie Sie Signale einem neuen oder bestehenden Instrument zuweisen können, lesen Sie Signale einem Instrument zuweisen.
Hinweis: Jedes Signal kann nur einmal hinzugefügt werden.
Weitere Informationen finden Sie unter Signal ersetzen.
-
Rechtsklicken Sie die Zeile mit dem Signal, das Sie löschen möchten.
-
Wählen Sie Signal(e) entfernen.
-
Auf diese Weise kann nur ein Signal gelöscht werden. Um mehrere Signale zu entfernen, öffnen Sie den Konfigurationsmanager, wählen Sie die unerwünschten Signale mehrfach aus und löschen Sie diese.
