インターセクションプロット（ISP：Intersection Plot）

入力に対する出力変数の依存性モデルがインターセクションプロットで可視化されます。インターセクションプロットの概要については、「インターセクションプロット 」の項を参照してください。

プロジェクトをロードする

保存済みのASCMO-STATICプロジェクトがある場合は、それを開いて作業を続行することができます。以下のように操作してください。

  • 以下のいずれかを行います。

  • ファイル選択ダイアログボックスでプロジェクトファイル（*.ascmo）を選択し、開く をクリックします。

  • プロジェクトが開きます。

軸のスケールを設定する

基本的に、Y軸（出力）のスケールは自動設定されます。このスケーリングは手動で変更することができます。

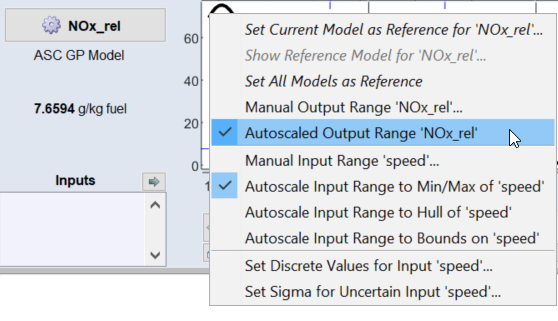

  • プロット内を右クリックします。

    ショートカットメニューが開きます。Autoscaled Output Range <output> オプションがデフォルトでオンになっています。

  • Manual Output Range <output> を選択します。

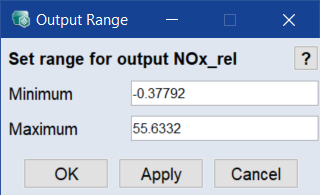

  • 表示範囲を指定するためのウィンドウが開きます。

  • 最小値と最大値を入力し、Apply または OK をクリックします。

入力についても同様に、ショートカットメニューから手動（Manual Input Range *）または自動（Autoscaled Input Range *）で軸のスケールを設定することができます。

各入力の表示／非表示を指定する

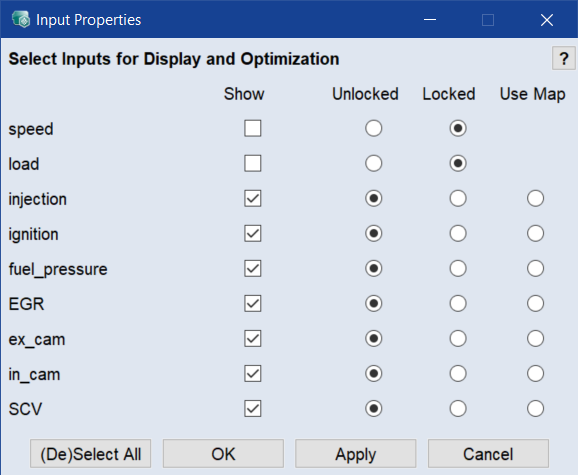

  • In/Outputs > Input Properties を選択します。

  • Input Properties ウィンドウで、表示したい入力の Show チェックボックスをオンにします。

    ロックされた入力は最適化されないので、一般的には、すべての入力について unlocked のデフォルト設定をそのままにしておくことをお勧めします。

  • OK をクリックします。

    選択されていない入力のインターセクションプロットは表示されなくなります。その代わりに、入力の名前が左下に一覧表示されます。

    または、

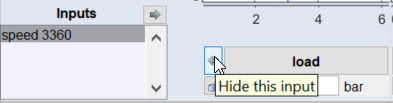

    各入力の名前の左側にある矢印をクリックして、その入力を非表示にすることもできます。

  • Inputs リスト内のエントリをダブルクリックすると、その入力が再表示されます。Ctrlキーと矢印キーで、複数の入力を選択することができます。

入力の値を設定する

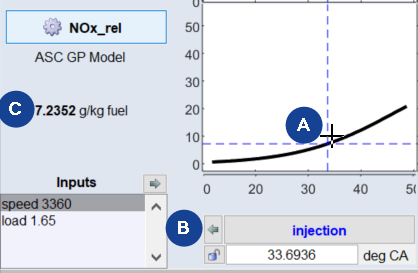

  • 値を設定する (A)

    プロット内のポイントをクリックして、X値を設定します。

    連続的に値を操作するには、マウスの左ボタンを押し下げたままプロット内で十字カーソルをドラッグし、適切な位置で(A)ボタンを離します。

  • 入力の現在値（B）

    入力の値は、入力名の下のフィールドに直接入力することもできます。

  • 出力の現在値（C）

    各出力の値も表示されます。これに従って他のすべてのプロットの形状が調整されます。

結果を手動で最適化して保存する

ここでは簡単な最適化を手動で実行することができます。

  • In/Outputs > 2D Plot Operating Points を選択し、Operating Points Manager ウィンドウで動作ポイントを表示します。

    Operating Points Manager ウィンドウが開きます（動作ポイントマネージャ（A：動作ポイント値の入力フィールド、B：動作ポイント、C：測定ポイント、D：プロットの凸包）参照）。

  • プロット表示部で、load の値が約3、speed の値が約3000の位置をクリックします。

  • すべての入力を調整して、Fuel_mass 出力の値ができるだけ小さくなるようにします。

    Fuel_mass 出力のインターセクションプロットを見ると、燃料消費量に対する影響が最も大きい入力は injection と EGR であることがわかります。

  • 望ましい設定（Fuel_mass の値は4に近くなります）を確定したら、メインメニューで Extras > Model Evaluation List > Add Current Setting to List を選択します。

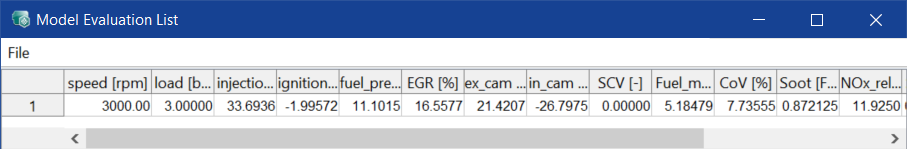

    モデル評価リスト（Model Evaluation List ウィンドウ）が開き、ISPビューで現在セットされている値がここにコピーされます。

  • 必要に応じて以下を行います：このデータを保存するには、このウィンドウのメニューから File > Export を選択します。
