ASCMO-STATICユーザーインターフェースのエレメント

下図は、ASCMO-STATICのユーザーインターフェースでプロジェクトを開いたところを示しています。このメインウィンドウは「ISPビュー」とも呼ばれ、入力に対する出力の依存関係がインターセクションプロットとして表示されます。

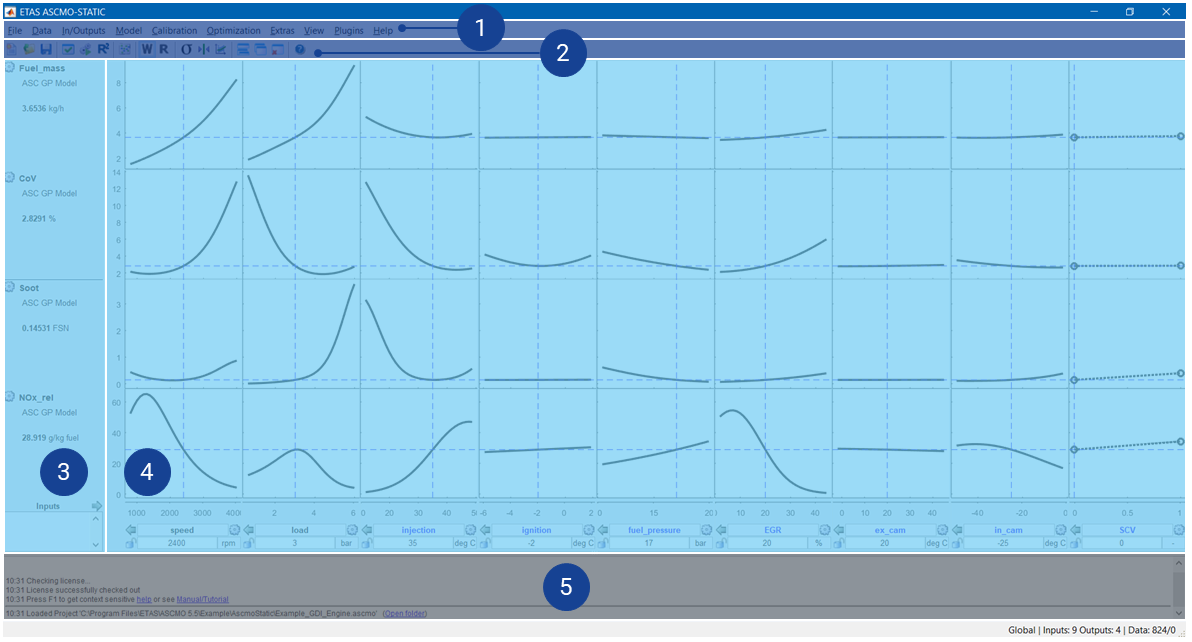

図55: ASCMO-STATICグラフィカルユーザーインターフェース（GUI）－ プロジェクトが開いた状態

GUIは以下の領域に分かれます。

ユーザーによる操作の多くはメインメニューから実行します。また、入力領域（下部）、出力領域（左部）、インターセクションプロット（インターセクションプロット を参照）は、それぞれ相互的に関連して機能します。これらについて以下に説明します。

メインメニュー

メインメニューと各種ウィンドウ、ダイアログボックスの機能については、文脈依存のオンラインヘルプ（<F1>）に詳しく説明されています。

入力

入力 x1,..., xn（インターセクションプロットの下）と出力 y1,..., ym（インターセクションプロットの左）によりマトリックスができ、その交点にはそれぞれのインターセクションプロット y1 = f(x1),..., ym= f(xn)が表示されます。

下図は、"NOx_rel = f(injection)" と "NOx_rel = f(ignition)" のインターセクションプロットです。

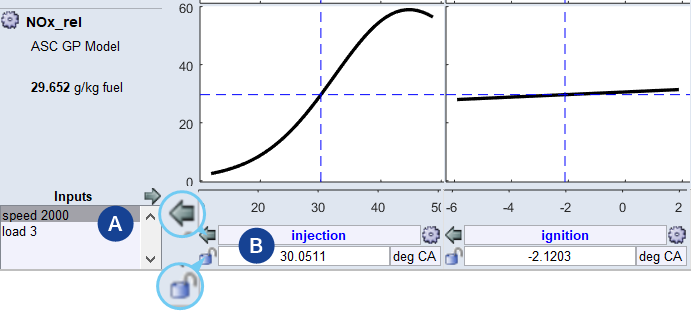

図56: ISPビュー：入力

  • 非表示化されている入力のリスト（A）

    ISPビューに表示されていない入力が一覧表示されます。リスト内の入力をダブルクリックすると、その入力がISPビューに再表示されます。

  • 入力の名前（B）

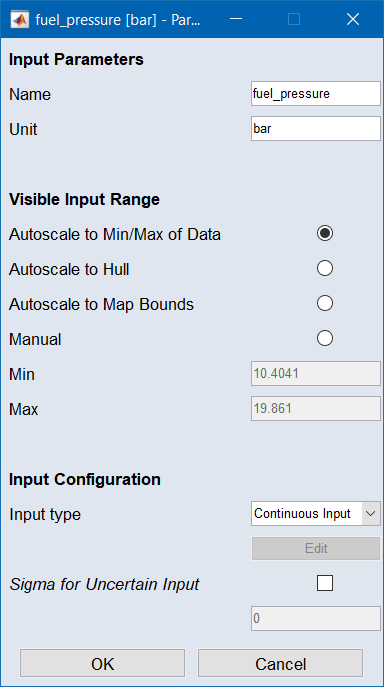

    名前フィールドの右側にある アイコンをクリックすると、"<input> - Parameters" ウィンドウ が開きます。

    ここでは、入力の名前、単位、表示範囲、その他の設定を変更することができます。

  • 入力の現在値（B）

    値を変更するには、このフィールドの値を直接変更するか、インターセクションプロット内をクリックします。

  • 入力の非表示化

    入力を非表示化する際に、ステータス（ロック、アンロック、マップ使用）は変わりません。

  • 入力のステートの変更

    以下のステートがあります。

    アンロック

    手動操作または最適化処理により値を変更できます。

    入力名は青色で表示され、値フィールド（2）の編集が可能です。

    ロック

    値は固定されています。手動操作でも最適化処理でも変更できません。

    入力名は灰色で表示され、値フィールド（2）は読み取り専用となります。


    マップ使用

    値は、現在の速度と負荷に応じて適合マップから補間されます。

    入力名は赤色で表示され、値フィールド（2）は読み取り専用となります。

出力

モデリングされる出力は、インターセクションプロットの左側に表示されます。

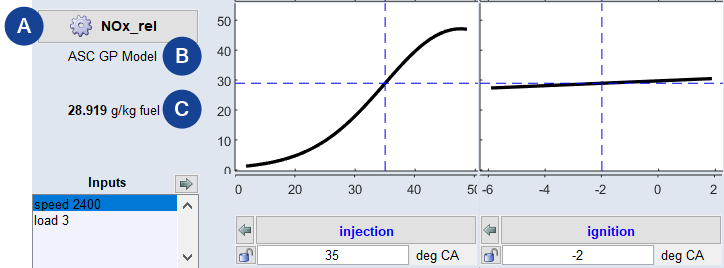

図57: ISPビュー：出力

  • 出力の名前（A）

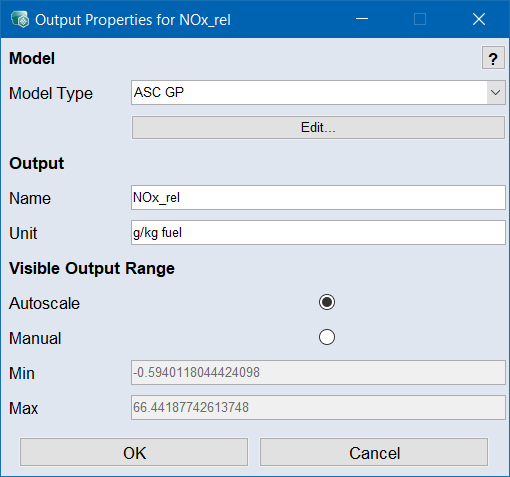

    このボタンをクリックすると、"Output Properties for <output>" ウィンドウが開きます。

    このウィンドウで、モデルタイプの選択や、モデルパラメータへのアクセス（Edit ボタン）、出力の名前、単位、表示範囲、その他の設定変更が行えます。

    たとえば、ここでモデルタイプを選択することができます。出力の変換（出力変数の変換によるモデル改良を参照）はモデルパラメータ内で手動で定義でき、これらのパラメータには Edit ボタンでアクセスできます。詳しい内容はオンラインヘルプ（<F1>）を参照してください。

  • 出力のモデルタイプ（B）

    ここをクリックすると、モデルパラメータを定義するダイアログボックスが開きます。モデルタイプについての詳細は、ASCMO-STATICのモデルタイプを参照してください。

  • 出力の現在値（C）

    入力の現在値に対応する出力値が表示されます。

ログウィンドウ

メインウィンドウの下部には、実行されているコマンド（機能）についての情報やエラーメッセージなどが表示されます。

ログウィンドウ内の青い下線部分は、文脈依存のヘルプ情報へのリンク（help は文脈依存のHTMLフォーマットヘルプ（F1）、Manual/Tutorial はPDFマニュアル）や、最適化処理の一部として実行される操作や機能に関する情報（例："Created new project.You should check your training data."）になっています。

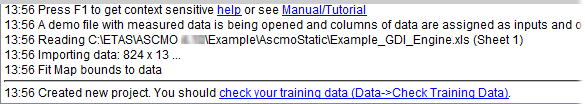

図58: ログウィンドウに表示される情報の例



ログファイルを保存する

  • ログウィンドウ内でマウスを右クリックし、ショートカットメニューから Save Log to File を選択します。

    "Save Log file As" ウィンドウが開きます。

  • ファイル名を指定して Save をクリックします。

    ログファイルが保存されます。
