Multi Result Optimization

Optimization メニュー > Multi Result

選択された動作ポイントについて、多目的ローカル最適化を実行します。

複数の目標を用いた最適化により、真の多目的最適化、つまり出力変数に対する加重が含まれない最適化を行うことができます。

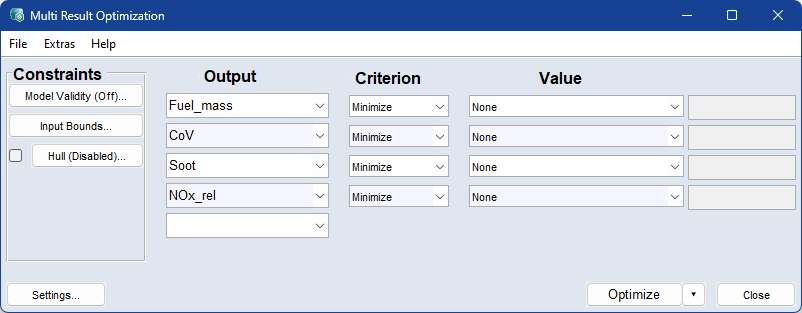

Multi Result Optimization ウィンドウでは、最適化の目標を設定することができます。

Multi Result Optimization ウィンドウには以下のエレメントが含まれます。

開くFile

  • Load Criteria

    保存済みの最適化目標（*.criteria）をロードします。

  • Save Criteria

    現在の最適化目標（Output、Criterion、Value）を1つのファイル（*.criteria）に保存します。保存された設定は、別のプロジェクトで再利用できます。

  • Close

    Multi Result Optimization ウィンドウを閉じます。

開くExtras

  • Show Results

    多目的ローカル最適化が完了すると、軸のペアを選択してパレート最適解を表示することができます。

    ここでは2つのウィンドウが開きます。1つは出力だけを表示するウィンドウで、もう1つは入力と出力を同時に表示できるウィンドウです。Plot of <n> Pareto Optimal Solutions ウィンドウを参照してください。

開くHelp

    • User Guide：ユーザーガイド（PDF）が開きます

    • Online Help：オンラインヘルプが開きます（F1）。

    • Interface Help：インターフェースヘルプが開きます。

    • License：ETASライセンスマネージャが開きます。

    • Support：ETASのサポート窓口の情報が表示されます。

    • Safety Advice：ETASの安全に関する注意事項が開きます。

    • About：Aboutウィンドウが開き、ASCMOで使用されているOSSについての情報などが表示されます。

Constraints

  • Model Validity

    Valid Model Range ウィンドウを開きます。各目標の最適化を有効なモデル範囲内に制限することができます。

    注記

    有効なモデル範囲に制限すると、最適化処理が遅くなり、解が全く見つからない場合もありますが、これは有効範囲が連続的でないことが原因です。

    一般的には、解を Input Bounds > Fit all Bounds to Data に制限する方が適しています。以下の制限オプションを参照してください。

  • Input Bounds

    Input Bounds ウィンドウを開き、各入力について、モデリングにおいて考慮する範囲を定義することができます。

  • チェックボックスと Hull (*)

    チェックボックスをオンにすると、ボタンのラベルが Hull (2D) になります。オフにすると、ボタンのラベルは Hull (Disabled) になります。

    ボタンをクリックすると Configure Convex Hull on Inputs ウィンドウが開き、2D、3D、4Dの外殻を設定することができます。

    注記

    チェックボックスがオフ（ボタンラベルが Hull (Disabled)）の状態で外殻を設定することもできますが、設定を有効にするには、チェックボックスを手動操作でオンにする必要があります。

Output

列内のドロップダウンリストに、選択できる出力がすべて表示されます。行を削除するには Remove を選択します。

目標

各出力の最適化目標のタイプを選択します。選択できるオプション：

Minimize/Maximize

出力の最小化／最大化が最適化の目標となります。

必ず守らなければならない「ハード上限値」と「ハード下限値」を Value 列に定義することができます。

Target

限りなく近づけなければならない目標値を選択します。

Value 列には、値をグローバルに定義する（Constant）か、動作ポイントごとに定義する（per OP）ことができます。

Bound

最適化目標の上限値と下限値です。

Value 列で値を指定します。

最適化目標を参照してください。

Value

Value の各列で、最適化条件を詳細に設定することができます。

criterion

"Value" 第1列の選択内容

"Value" 第2列の入力

Minimize/

Maximize

なし

未使用

Hard Lower Bound

上限値または下限値

Hard Upper Bound

Hard Lower&Upper Bounds

上限値と下限値（2つのフィールドに設定します）

Target

Target

目標値

Bound

Hard Upper Bound

上限値または下限値

Hard Lower Bound

Weak Upper Bound

Weak Lower Bound

Hard Lower&Upper Bounds

上限値と下限値（2つのフィールドに設定します）

Settings

多目的最適化用の Settings ウィンドウを開きます。

Optimize

ISPビューの現在位置を開始点として最適化を実行します。ISP内の動作ポイント軸はロックされ、特定の動作ポイントについての最適化が行われます。

結果はログウィンドウに表示され、計算された値がISPビューに表示されます。また、Plot of <n> Pareto Optimal Solutions ウィンドウに表示する出力を選択するためのウィンドウが開きます。最適化の結果として複数のパレート最適解が得られます。つまり設定パラメータの組み合わせに応じて異なる最適条件が得られます。

で、さらにオプションを指定できます：

Export Job to Docker：単一目的最適化の情報を*.docker.ascmoファイルにエクスポートします。このファイルを使用して、クラウドなどにおいてDockerコンテナでの最適化を行います。

Close

最適化を実行せずにウィンドウを閉じます。設定内容は保存されます。

参照

バッチモードでの最適化

最適化目標

Settings（多目的最適化）

Valid Model Range（最適化）

Input Bounds（最適化）

"Plot of <n> Pareto Optimal Solutions" ウィンドウ
