Simulink®出力をマッピングする

Simulink Outputs Mapping 領域では、シミュレーション出力をASCMO-MOCAに割り当てることができます。サポートされているブロックタイプはOutportとToWorkspaceです。

  1. Simulink Outputs Mapping 領域で、Scan Model をクリックします。

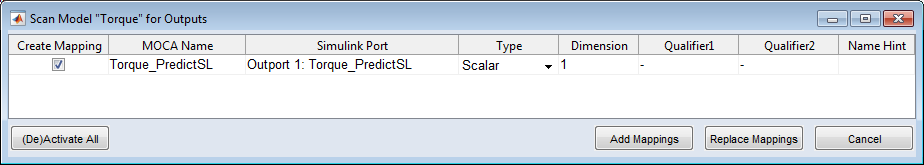

    モデル内のOutportブロックとToWorkspaceブロックが検索されます。その結果が Scan Model <model_name> for Outputs ウィンドウに表示されます。

  1. 必要に応じて、マニュアル操作で "Dimension" と "Qualifier" を入力します。

  2. Create Mapping 列で、マッピングする行をすべて選択します。

  3. Add Mappings をクリックして、選択されているマッピングを Simulink Outputs Mapping リストに追加します。

    Add Mappings では、Simulink Outputs Mapping リスト内の既存の内容はそのまま保持されます。既存の行が再度選択されると、その選択は無視され、ログウィンドウに警告メッセージが発行されます。

    Replace Mappings では、Simulink Outputs Mapping リスト内の既存の内容が削除されます。

例

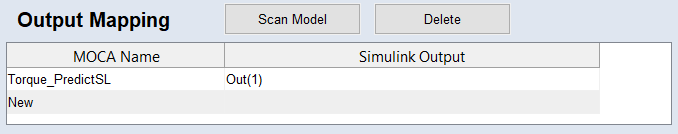

Torque_PredictSL | Out(1) と表記すると、最適化の際に、Simulink出力ポートを Torque_PredictSL という名前で使用することができます。

この表記規則については、"Models" ペインの「Outputs Mapping 領域」を参照してください。

参照

"Scan Model <model_name> for Inputs/Outputs" ウィンドウ

モデルステップ

Simulink®パラメータをマッピングする

Simulink®入力をマッピングする
