Simulink®入力をマッピングする

Simulink Inputs Mapping 領域で、インポート済みデータの列(ASCMO-MOCAプロジェクトのノード)をSimulinkモデル入力にマッピングすることができます。

Simulinkモデル内の入力を自動検索するには、以下のように操作します。

  1. Simulink Inputs Mapping 領域で、Scan Model をクリックします。

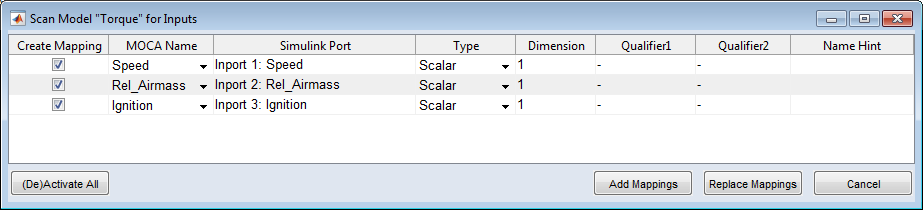

    モデル内のInportブロックとFrom Workspaceブロックが検索されます。その結果が Scan Model <model_name> for Inputs ウィンドウに表示されます。

  1. 開く必要に応じて、マニュアル操作で "Dimension" と "Qualifier" を入力します。

    ここでは、バスとベクトルを入力とする以下のような2つの入力ポートについて説明します。

    ASCMO-MOCAは、Simulinkの信号フローをたどってこのようなバス信号やベクトル信号を探します。見つからなかった場合は、手動操作で "Type"、"Dimension"、"Qualifier" を選択する必要があります。

  2. Create Mapping 列で、マッピングする行をすべて選択します。

  3. Add Mappings をクリックして、選択されているマッピングを Simulink Inputs Mapping リストに追加します。

    Add Mappings では、Simulink Inputs Mapping リスト内の既存の内容はそのまま保持されます。既存の行が再度選択されると、その選択は無視され、ログウィンドウに警告メッセージが発行されます。

    Replace Mappings では、Simulink Inputs Mapping リスト内の既存の内容が削除されます。

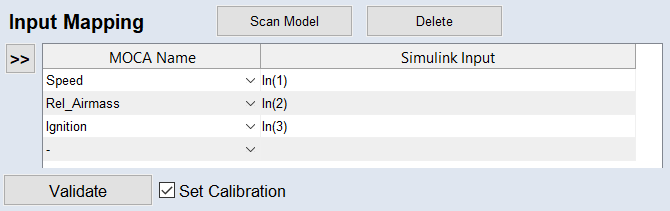

    Add/Replace Mappings をクリックすると、Simulink Inputs Mapping テーブルにマッピング情報が表示されます。

    Speed | In(1) という表記は、1番目のSimulink入力ポートデータSpeed が渡されることを意味しています。

    この表記規則については、"Models" ペインの「Inputs Mapping 領域」を参照してください。
