ストリップの使用

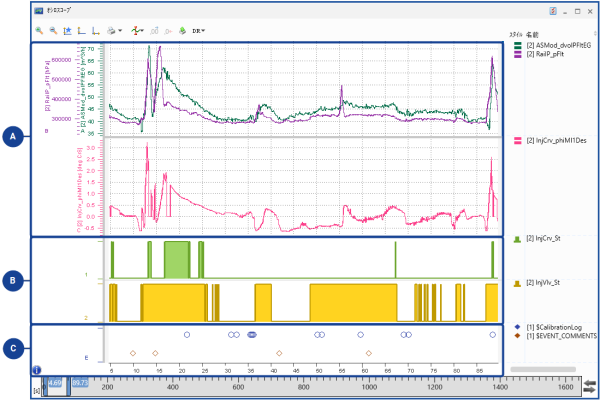

オシロスコープに割り当てられたシグナルは、「アナログストリップ」と「論理ストリップ オシロスコープの波形表示部を上下に帯状に分割したパーツ。ストリップごとに異なるY軸とシグナルを割り当てることができます。1つのオシロスコープ内のすべてのストリップは、同じX軸を共有します。」に配分して表示することにより、視認性が向上します。シグナルを選択すると、シグナルのタイプに応じたストリップ（1つのアナログストリップ、必要な数の論理ストリップ、オプションで1つのイベントストリップ）がオシロスコープに追加されます。

領域	シグナルタイプ	位置	ストリップの数	高さ	値軸のスケール	表示属性
	アナログ	最上部	制限なし	ストリップごとに可変	可変	色、線幅、マーカーシンボル、ポイント間の接続（ステップ／直線／なし）
	論理	アナログストリップとイベントストリップの間	制限なし	可変（各ストリップの高さは同じ）	固定	色、マーカーシンボル、ポイント間の接続（ステップ）
	イベント	最下部	1	可変	なし	色、マーカーシンボル、ポイント間の接続（なし）

ビデオチュートリアル Oscilloscope - Defining Strips and Signal List でも、オシロスコープでストリップを使用する方法や、シグナルリストの表示設定を行う方法が説明されています。

以下の操作を実行できます。

• ストリップを追加する
• ストリップの位置を変更する
• 複数のアナログシグナルを1つのストリップまたは個々のストリップに移動する
• ストリップを削除する

ストリップを追加する

1. 波形表示部で既存のストリップ（アナログストリップまたは論理ストリップ）を右クリックして、ショートカットメニューを開きます。

2. ストリップの追加 を選択します。

   ショートカットメニューを開いたストリップと同じタイプのストリップ（アナログまたは論理）が追加されます。新しいストリップは現在のストリップの下に表示されます。

   イベントシグナルはすべて1つのイベントストリップに表示されるため、イベントストリップを追加することはできません。

   オシロスコープにシグナルを追加する際には、選択ホイールを使用してストリップを追加することができます。詳細は、選択ホイールを使用してシグナルを割り当てるを参照してください。

ストリップの位置を変更する

1. 移動したいストリップをクリックします。

   ストリップの両端に青の縦線が表示されます。

2. 以下のいずれかを行います。

   • ストリップを上に移動するには Alt+Page Up、

     下に移動するには Alt+Page Down を押します。

     または

   • 左右いずれかの縦線をマウスで上下にドラッグします。

     青の縦線がグレーに変わり、移動先の位置が、ストリップの左端に青いマーカーで示されます。



   この操作はイベントストリップについては行えません。イベントストリップは1つのみ使用可能で、必ず波形表示部の最下部に表示されます。

複数のアナログシグナルを1つのストリップまたは個々のストリップに移動する

選択ホイール 複数のセグメントからなる円形のツール。ドラッグ&ドロップ操作時に表示され、さまざまなオプションを選択することができます。シグナルをオシロスコープにドロップする際などに使用されます。を用いてこの操作を行う方法は、選択ホイールを使用してシグナルを割り当てるを参照してください。

ショートカットメニューを用いる場合は、以下のように操作します。

1. 異なるストリップに含まれる複数のシグナルを1つのストリップにまとめるには、まとめたいシグナルをすべて選択して右クリックします。

2. 新しいストリップに移動 を選択します。

   または

1. 複数のシグナルをそれぞれ別のストリップに分けるには、それらのシグナルをすべて選択して右クリックします。

2. 個別のストリップに移動 を選択します。

ストリップを削除する

1. 削除したいストリップを右クリックします。
2. ショートカットメニューから ストリップの削除 を選択します。

ストリップに含まれるシグナルをすべて削除した場合も、そのストリップは削除されます。
