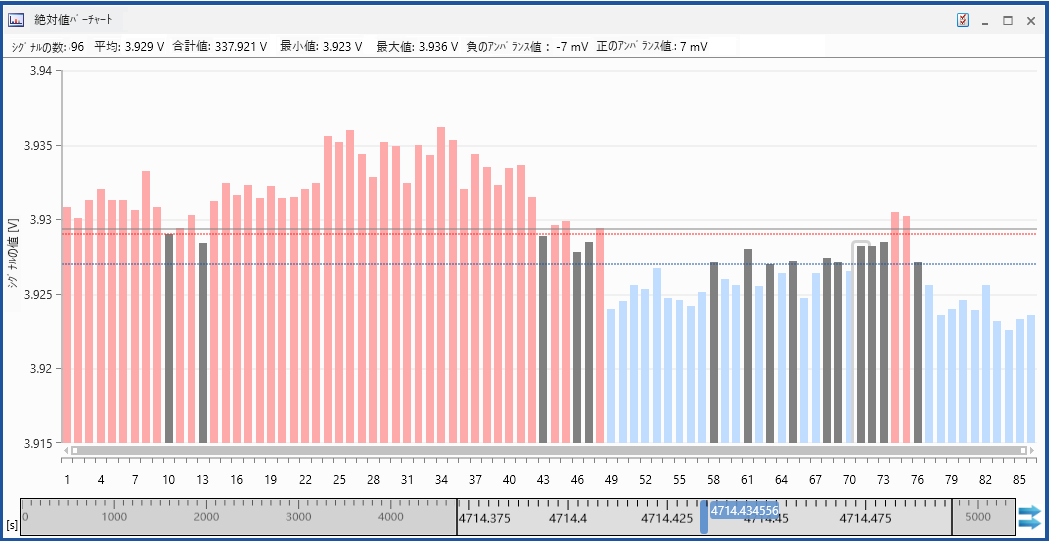

絶対値バーチャート
絶対値バーチャートではシグナル値の概要が把握でき、指定された時点において下限値または上限値を超えたシグナルを特定することができます。
各シグナルの値はバーチャート（縦棒グラフ）で表されます。シグナルは、シグナル名でアルファベット順にソートされます
シグナル値
すべてのシグナルの値が縦棒で表示されます。各バーの高さがシグナルの値を表します。値が下限値または上限値を超えるシグナルはハイライト表示されます。
|
バーの色 |
説明 |
|---|---|
|
|
下限値を下回るシグナル |
|
|
上下限値内のシグナル |
|
|
上限値を上回るシグナル |
上下限値
上限値と下限値は水平のラインで示されます。
| ラインの色 |
説明 |
|---|---|
|
|
上限値 |
|
|
下限値 |
以下の操作を実行できます。
この分析ウィンドウに関するすべてのプロパティは、すべて プロパティ ドッキングウィンドウで設定することができます。各プロパティにマウスポインタを合わせるとツールチップが開き、設定に関する詳しい説明が表示されます。
-
以下のいずれかを行います。
-
分析ウィンドウ内で
をクリックします。または
-
分析ウィンドウを選択して Alt+Enter を押します。
または
-
分析ウィンドウ内を右クリックして、ショートカットメニューから プロパティ を選択します。
-
Selecting Signals でも、シグナルを選択して任意の分析ウィンドウに割り当てる方法が説明されています。
シグナルを新しい分析ウィンドウまたは既存の分析ウィンドウに割り当てる方法は、分析ウィンドウへのシグナルの割り当て を参照してください。
注記：各シグナルは1回のみ追加できます。
参照：シグナルを置換する
-
削除したいシグナルの行を右クリックします。
-
シグナルの削除 を選択します。
-
この方法では1つのシグナルのみ削除することができます。複数のシグナルを削除するには、コンフィギュレーションマネージャを開き、不要なシグナルを選択して削除します。
