Signaux calculés
Les signaux calculés
Signal virtuel résultant de la combinaison mathématique et/ou logique d'un ou de plusieurs signaux d'entrée et/ou de constantes. peuvent être définis de manière plus flexible, par exemple pour générer un signal différent ou une comparaison directe avec des valeurs mesurées spécifiques. Après avoir défini un signal calculé, il peut être sélectionné comme tous les autres signaux de mesure dans l'Explorateur de variables et affecté à un instrument Widget permettant de visualiser ou d'éditer les données (p. ex. oscilloscope ou tableau).. L'interpolation des signaux calculés est toujours constante, c'est-à-dire que la dernière valeur disponible est utilisée dans le calcul jusqu'à ce qu'il y ait une nouvelle valeur disponible.

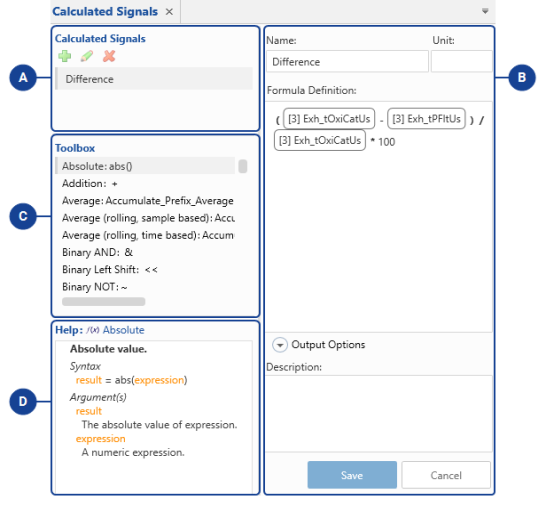

L'éditeur de signaux calculés est divisé en plusieurs domaines:
|
N° |
Description |
|---|---|
|
|
Liste de tous les signaux calculés Dès la création d'un signal calculé, il est affiché dans cette zone. D'ici, vous pouvez effectuer les actions suivantes :
|
|
|
Champs de saisie pour la définition ou la modification d'un signal calculé Pour définir un signal calculé, déplacez par glisser-déposer un signal d'entrée de l'Explorateur de variables ou d'un instrument dans le champ de définition de la formule. Pour compléter la formule, entrez les opérateurs mathématiques au clavier. Pour de plus amples informations, voir Définition de signaux calculés. |
|
|
Liste de tous les opérateurs mathématiques Pour définir un signal calculé, vous pouvez sélectionner un opérateur mathématique dans cette liste et le déplacer dans le champ de définition de la formule à droite de l'éditeur. Vous pouvez également saisir le nom ou le symbole de l'opération souhaitée directement dans le champ de Définition de la formule. |
|
|
Informations supplémentaires sur les opérateurs mathématiques Lorsque vous sélectionnez un opérateur mathématique dans la liste ci-dessus, ce champ affiche des informations supplémentaires sur la signification et l'utilisation de l'opérateur. Les mêmes informations détaillées sont affichées dans le champ Définition de la formule quand on positionne le pointeur de la souris au-dessus du nom de la fonction en mode édition. |
|
Note |
|---|
|
Les signaux calculés importés de MDA V7 peuvent se comporter un peu différemment dans MDA V8. Pour de plus amples informations, voir Importer des signaux calculés à partir de fichiers XDA : Différences entre MDA V7 et MDA V8. |
