Recherche et filtrage au sein de la configuration
Vous pouvez effectuer des recherches à différents endroits du programme. Si vous voulez rechercher un signal disponible dans le fichier de mesure, procédez à votre recherche dans l'Explorateur de variables. Pour de plus amples informations, voir Pour rechercher des signaux. Si vous procédez à une recherche dans le Gestionnaire de configuration, la recherche sera effectuée pour les signaux déjà en cours d'utilisation et affectés à un instrument.

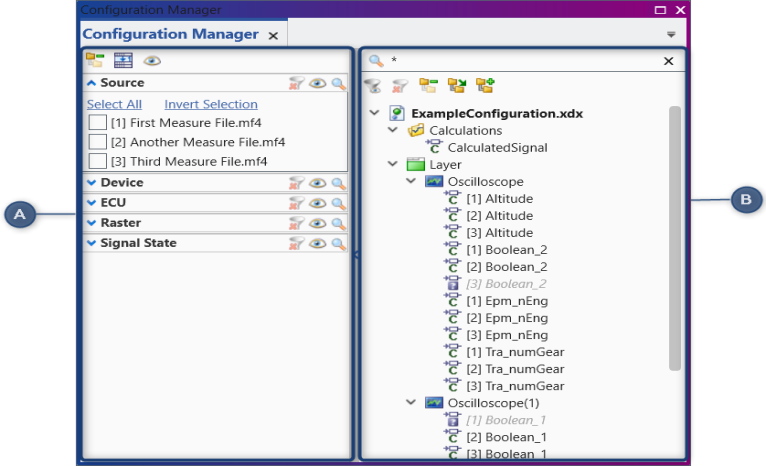

Le Gestionnaire de configuration est divisé en deux zones :
|
N° |
Description |
|---|---|
|
|
Filtre Les entrées figurant dans l'arborescence de configuration peuvent être filtrées par les catégories de filtre. Ouvrez ou fermez la zone des filtres en cliquant sur le séparateur ou en cliquant sur le symbole de l'entonnoir juste au-dessus de l'arbre. Agrandissez ou réduisez la largeur de la zone en faisant glisser le séparateur. |
|
|
Arborescence de la configuration Vue hiérarchique des objets de configuration. Elle comprend des nœuds pour les calculs, les couches et les instruments. Les signaux seront éventuellement répertoriés.
|
Pour adapter la vue hiérarchique à vos besoins, les éléments de l'arborescence peuvent être développés et réduits :
|
|
Réduire toutes les catégories Ferme toutes les catégories au niveau de la couche. |
|
|
Développer vers les instruments Développe l'arborescence au niveau des instruments. |
|
|
Tout développer Développe l'arborescence au niveau des signaux. |
|
|
Accordéon Permet de ne voir qu'une seule catégorie à la fois. Si vous activez le mode accordéon, les catégories choisies sont développées alors que toutes les autres sont réduites. |
|
|
Activer/désactiver filtres Applique les filtres sélectionnés. Quand vous désactivez les filtres, la sélection d'origine est maintenue, même si vous effacez tous les filtres en utilisant l'icône en forme d'entonnoir en haut dans la liste de variables. |
|
|
Effacer filtres Supprime toutes les entrées sélectionnées dans une catégorie ou tous les filtres dans l'Explorateur de variables. |
|
|
Rechercher éléments Recherche des éléments par catégorie ou dans la liste de variables. |
Dans le Gestionnaire de configuration, vous pouvez effectuer l'action suivante :
Pour rechercher des objets utilisés dans la configuration
- Ouvrez le Gestionnaire de configuration.
- Mettez en évidence la fenêtre du champ de recherche.
- Entrez votre chaîne de recherche.
Pour les requêtes de recherche, tenez compte des règles suivantes :
- la recherche ne tient pas compte de la casse ; elle trouve des données, même si l'écriture en majuscule dans le texte diffère de celle du terme recherché.
- Vous pouvez utiliser le ? et les caractères * comme jokers dans votre chaîne de recherche.
- Par défaut, la chaîne de recherche est ajoutée au joker "*" dans le champ de recherche. Si vous voulez rechercher des données commençant par une chaîne spécifique, supprimez le joker.
La recherche est lancée directement après la saisie du premier caractère. La chaîne de recherche concordante est mise en évidence. Le résultat de la recherche peut être une couche, un instrument ou un signal tant que le nom concorde avec la chaîne de recherche saisie. Si vous voulez déplacer la couche correspondante ou l'instrument dans la zone visible, double-cliquez sur l'objet souhaité.
Si vous modifiez les données, par ex. renommez ou supprimez un instrument, le résultat de recherche est automatiquement mise à jour.
Pour filtrer l'arborescence de la configuration
Pour voir les signaux souhaités dans la liste arborescente, cochez les entrées correspondantes dans une catégorie.
Si vous cochez plusieurs entrées dans une même catégorie, elles seront combinées logiquement à l'aide de la fonction OU.
Les filtres définis dans les différentes catégories et dans la boîte de recherche seront combinés à l'aide d'un ET logique.
Vous pouvez désactiver tous les filtres dans une catégorie, la sélection d'origine est maintenue mais n'a aucun effet sur l'arborescence, même si vous effacez les filtres en utilisant l'icône
.
Pour réinitialiser les filtres
-
Effacer tous les filtres
Pour effacer tous les filtres dans les catégories et le champ de recherche, cliquez sur
dans la zone de liste de variables.Les filtres désactivés dans les catégories restent inchangés.
-
Filtres dans une catégorie
-
Pour effacer les filtres dans une catégorie, cliquez sur
. -
Pour désactiver les filtres sélectionnés, cliquez sur
.La sélection d'origine est conservée même si vous effacez les filtres en utilisant l'icône
.
-
