Diagramme à barres delta

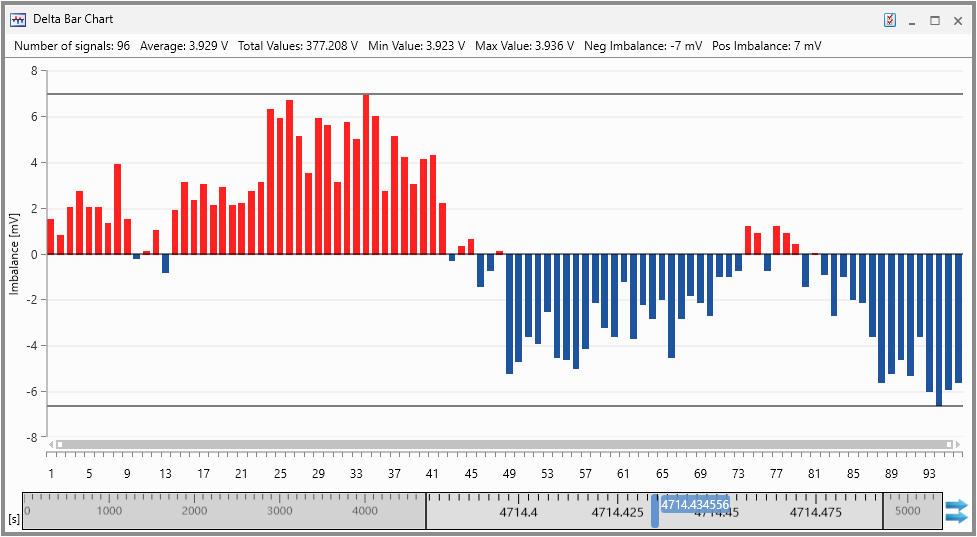

L'instrument Diagramme à barres delta fournit une vue d'ensemble rapide de l'écart par rapport à la valeur moyenne de plusieurs signaux en parallèle. L'écart de chaque signal est affiché sous forme de barre verticale dans laquelle la ligne zéro représente la moyenne de toutes les valeurs de signal pour le point défini dans le temps. Des lignes auxiliaires supplémentaires pour les écarts minimum et maximum s'affichent pour faciliter la vue d'ensemble.
Vous pouvez exécuter les actions suivantes :
Pour définir les propriétés du Diagramme à barres delta
Le set complet des possibilités de configuration de l'instrument est disponible dans la fenêtre d'ancrage Propriétés. Les infobulles y donnent une description détaillée des propriétés et des options possibles.
-
Faites l'une des actions suivantes :
-
Dans l'instrument cliquez sur
.ou
-
Sélectionnez l'instrument et cliquez sur Alt+Entrée.
ou
-
Dans l'instrument effectuez un clic droit et sélectionnez Propriétés dans le menu contextuel.
-
Selecting Signals.
Pour comprendre comment assigner les signaux à un instrument nouveau ou existant, voir Affecter des signaux aux instruments.
Remarque : chaque signal ne peut être ajouté qu'une seule fois.
Pour agrandir la vue de certaines colonnes de déséquilibre adjacentes, procédez comme suit :
-
Saisissez l'extrémité gauche ou droite de la barre de défilement sous les colonnes de déséquilibre et faites glisser l'extrémité vers le centre de la barre de défilement.
-
En mode zoom, vous pouvez faire défiler la barre pour afficher d'autres cellules adjacentes.
-
Double-cliquez sur l'extrémité de la barre de défilement pour la ramener à la position maximum.
Pour afficher les détails de la barre
Pour afficher les méta-informations d'une colonne particulière, il suffit de passer la souris dessus. L'infobulle affiche des détails supplémentaires tels que l'ID de la position, la valeur de déséquilibre, le nom du signal et son fichier de mesure.
-
Faites un clic droit sur la barre de signal que vous souhaitez supprimer.
-
Sélectionnez Supprimer signal ou signaux.
-
Un seul signal peut être supprimé de cette manière. Pour supprimer plusieurs signaux, ouvrez le Gestionnaire de configuration, effectuez une sélection multiple des signaux indésirables et supprimez-les.
Voir aussi
