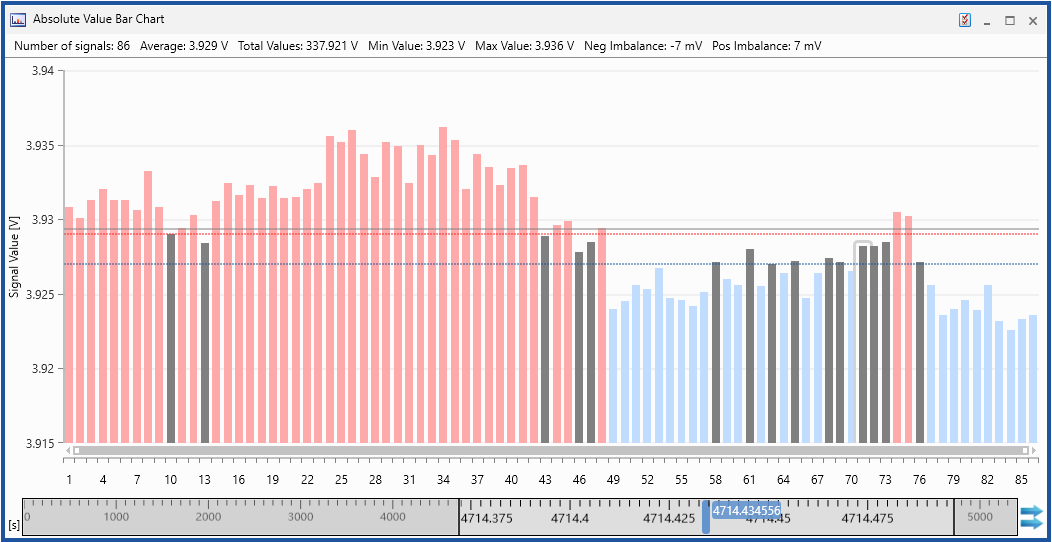

Diagramme à barres de la valeur absolue
Le diagramme à barres de la valeur absolue vous permet d'obtenir une vue d'ensemble des valeurs de signal et d'identifier les signaux qui dépassent une limite inférieure ou supérieure à un moment donné.
Chaque valeur de signal est représentée par une barre verticale. Les signaux sont triés par ordre alphabétique selon les noms de signaux.
Valeurs de signal
Le graphique montre les valeurs de signal de tous les signaux sous forme de barres verticales. La hauteur de chaque barre représente la valeur du signal spécifique. Les signaux dont la valeur dépasse la limite inférieure ou supérieure sont mis en évidence.
|
Couleur des barres |
Description |
|---|---|
|
|
Signaux dépassant la limite inférieure |
|
|
Signaux à l'intérieur des limites |
|
|
Signaux dépassant la limite supérieure |
Limites
Les limites supérieures et inférieures sont représentées par des lignes horizontales.
| Couleur de ligne |
Description |
|---|---|
|
|
Limite supérieure |
|
|
Limite inférieure |
Vous pouvez exécuter les actions suivantes :
Pour définir les propriétés du Diagramme à barres de la valeur absolue
Le set complet des possibilités de configuration de l'instrument est disponible dans la fenêtre d'ancrage Propriétés. Les infobulles y donnent une description détaillée des propriétés et des options possibles.
-
Faites l'une des actions suivantes :
-
Dans l'instrument cliquez sur
.ou
-
Sélectionnez l'instrument et cliquez sur Alt+Entrée.
ou
-
Dans l'instrument effectuez un clic droit et sélectionnez Propriétés dans le menu contextuel.
-
Selecting Signals.
Pour comprendre comment assigner les signaux à un instrument nouveau ou existant, voir Affecter des signaux aux instruments.
Remarque : chaque signal ne peut être ajouté qu'une seule fois.
Pour de plus amples informations, voir Pour remplacer un signal.
-
Faites un clic droit sur la ligne contenant le signal que vous souhaitez supprimer.
-
Sélectionnez Supprimer signal ou signaux.
-
Un seul signal peut être supprimé de cette manière. Pour supprimer plusieurs signaux, ouvrez le Gestionnaire de configuration, effectuez une sélection multiple des signaux indésirables et supprimez-les.
Voir aussi
