Funktionen
Der Tab Funktionen ermöglicht den Nutzern, komplexe Berechnungen auf der Grundlage von ASCMO Functional Mock-up Units (FMU) auf einfache Weise durchzuführen.
Bei der Anwendung von FMUs müssen Sie lediglich die notwendigen Eingangsgrößen zuweisen. Die berechneten Ausgabegrößen sind im Variablen-Explorer verfügbar und können wie normale Signale verwendet werden.

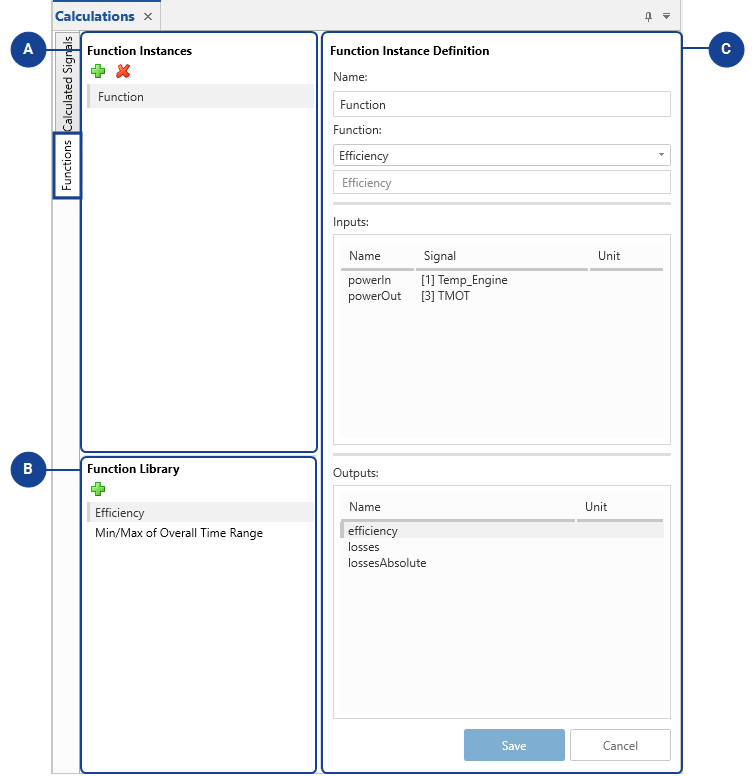

Der Editor für Funktionen ist in folgende Bereiche aufgeteilt:
|
Nr. |
Beschreibung |
|---|---|
|
|
Liste aller Funktionsinstanzen Sobald Sie eine eigene Funktionsinstanz erstellt haben, indem Sie eine vordefinierte Funktion ausgewählt und ihr Eingangsgrößen zugewiesen haben, wird die Instanz im Bereich Funktionsinstanzen angezeigt. |
|
|
Liste aller Funktionen In der Funktionsbibliothek erscheint die Liste aller verfügbaren vordefinierten Funktionen und geladenen FMUs. |
|
|
Eingabefelder für die Erstellung einer Funktionsinstanz Um eine Funktionsinstanz zu definieren, wählen Sie im Drop-down-Menü eine der verfügbaren vordefinierten Funktionen aus. Um die Messsignale auf die Eingangsgrößen der Funktion zu mappen, ziehen Sie die Messsignale auf den Eingangsgrößen Block. Der Block Ausgabegrößen zeigt an, welche Berechnungen die ausgewählte vordefinierte Funktion bereitstellen wird. |
