Zoomen

Um den Werte- oder Zeitachsenbereich für die optimale Datendarstellung anzupassen, verfügt MDA über verschiedene Zoom-Möglichkeiten.

Sie können die folgenden Aktionen ausführen:

Zoom-Bereich festlegen

Um zu sehen, wie Sie in Instrumenten zoomen, synchronisieren und scrollen können, schauen Sie unser Video Navigating in Instruments.

Drücken Sie entweder Strg und die linke Maustaste oder nur die rechte Maustaste.
Während Sie die Taste gedrückt halten, bewegen Sie den Mauszeiger entlang der Werteachse oder entlang der Zeitachse.

Abhängig von der Mausbewegung wird der Zoom wie folgt ausgeführt:
- Zeit-Zoom (Horizontale Bewegung)
- Werteachse-Zoom (Vertikale Bewegung)

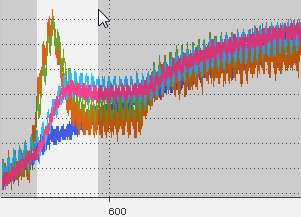

Der ausgewählte Zoombereich wird hervorgehoben.

Wenn Sie tief hineinzoomen, werden Messpunktmarker Grafische Elemente, die erscheinen, wenn individuell gemessene Werte in einem Oszilloskop unterschieden werden können. angezeigt. Um das Aussehen der Messpunktmarker zu ändern, siehe Aussehen des Signals definieren.

Gesamten Zeitbereich anzeigen

Wenn der Zeitbereich nicht komplett im Oszilloskop angezeigt wird, können die Zeitachsen angepasst werden, um den kompletten Zeitbereich anzuzeigen.

Zur Anpassung von Signalen zoomen

Wenn ein Signal nicht komplett im Streifen Teil innerhalb eines Oszilloskops mit eigenen Y-Achsen und Signalzuweisungen. Alle Streifen eines Oszilloskops teilen die gleiche X-Achse. des Oszilloskops angezeigt wird, kann die Werte-Achse angepasst werden, um den kompletten Werte-Bereich anzuzeigen. Führen Sie eine der folgenden Aktionen aus:

Um ausgewählte Signale anzupassen, klicken Sie mit der rechten Maustaste auf die Signale in der Signalliste oder klicken Sie mit der rechten Maustaste direkt auf das Signal im Streifen.
Im Kontextmenü klicken Sie Werteachse(n) ausgewählter Signale anpassen.

oder

Um alle Signale eines bestimmten Streifens oder einer Werteachse spezifisch anzupassen, rechtsklicken Sie den Streifen oder die Werteachse.
Im Kontextmenü klicken Sie Werteachse(n) ausgewählter Signale anpassen.

oder
