Signalverteilung

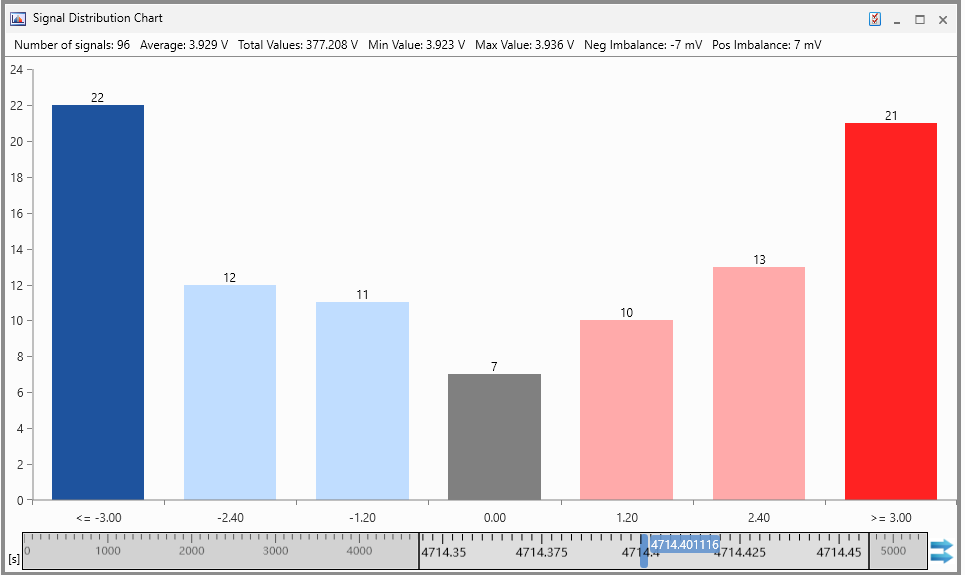

Die Signalverteilung ist ein Instrument zur statistischen Analyse. Das Diagramm wird auf der Grundlage der Signalwerte zu einem bestimmten Zeitpunkt berechnet. Im Diagramm stellt die Höhe jedes Balkens die Anzahl der Signale dar, die in den definierten Wertebereich der jeweiligen Schaufel fallen.

Balkenfarbe	Beschreibung
	Signale mit einem Wert unterhalb des untersten Bereichs
	Signale mit einer negativen Abweichung vom Durchschnitt
	Signale mit einem Wert um den Durchschnitt
	Signale mit einer positiven Abweichung vom Durchschnitt
	Signale mit einem Wert oberhalb des höchsten Bereichs

Sie können die folgenden Aktionen ausführen:

• So definieren Sie die Eigenschaften der Signalverteilungsgrafik

• Signale zuweisen

• Anzahl der Klassen und deren Wertebereiche festlegen

• Signale einer Klasse identifizieren

• So verschieben oder kopieren Sie Signale aus der Signalverteilungsübersicht in ein anderes Instrument

• Signal löschen

So definieren Sie die Eigenschaften der Signalverteilungsgrafik

Alle Konfigurationsmöglichkeiten für dieses Instrument finden Sie im Fenster Eigenschaften. Dort bieten die Tooltipps eine detaillierte Beschreibung der Eigenschaften und der verfügbaren Optionen.

1. Führen Sie eine der folgenden Aktionen aus:

   • Im Instrument klicken Sie .

     oder

   • Markieren Sie das Instrument und drücken Sie Alt+Enter.

     oder

   • Rechtsklicken Sie im Instrument und wählen Sie im Kontextmenü Eigenschaften aus.

Signale zuweisen

Um zu sehen, wie Sie die relevanten Signale auswählen und diese dem gewünschten Instrument zuweisen können, schauen Sie unser Video Selecting Signals.

Um zu wissen, wie Sie Signale einem neuen oder bestehenden Instrument zuweisen können, lesen Sie Signale einem Instrument zuweisen.

Hinweis: Jedes Signal kann nur einmal hinzugefügt werden.

Anzahl der Klassen und deren Wertebereiche festlegen

1. Öffnen Sie wie oben beschrieben das Fenster Eigenschaften des Instruments.

2. Wählen Sie im Feld Anzahl der Klassen die Anzahl der Klassen aus dem Drop-down-Menü. Es sind nur ungerade Zahlen verfügbar.

3. Geben Sie im Feld Intervallgröße [mV] den Wert für die Intervallgröße ein.

4. Alle Änderungen werden sofort übernommen.

Die mittlere Klasse ist immer auf den Imbalance-Wert 0 ausgerichtet. Die Anzahl der Klassen und die Intervallgröße definieren den gesamten Wertebereich für das Histogramm. Die Anzahl der Signale mit niedrigeren oder höheren Imbalance-Werten werden als zusätzliche Spalten in dunkleren Farben auf der linken und rechten Seite angezeigt.

Signale einer Klasse identifizieren

Fahren Sie mit dem Mauszeiger über die jeweilige Klasse. Der Tooltipp zeigt die Liste der Signale an, die in den Wertebereich der Klasse fallen.

So verschieben oder kopieren Sie Signale aus der Signalverteilungsübersicht in ein anderes Instrument

1. Wählen Sie den Bereich aus, aus dem Sie die Signale in ein anderes Instrument verschieben oder kopieren möchten.

2. Führen Sie eine der folgenden Aktionen aus:

   • So verschieben oder kopieren Sie Signale aus der Signalverteilungsübersicht in ein anderes Instrument anderen Instrument.

   • Um die Signale zu kopieren, drücken Sie zuerst die STRG-Taste, bevor Sie die ausgewählten Signale auf einem anderen Instrument ablegen.

Signal löschen

1. Klicken Sie das Fenster Konfigurationsmanager.

2. Wählen Sie im Instrument Signalverteilung die Signale aus, die Sie löschen möchten.

3. Drücken Sie Entf.

Siehe auch

Balkendiagramm (Differenz)

Balkendiagramm (Differenz)

Balkendiagramm (Absolut)
