Zeitversatz für eine Messdatei definieren

Das Arbeiten mit mehreren Messdateien macht es üblicherweise erforderlich, die Zeitachse der verschiedenen Dateien anzugleichen, sodass die tatsächlichen Daten miteinander verglichen werden können.

Um zu sehen, wie Sie die Zeitbasis mehrerer Messdateien abgleichen oder einen Zeitversatz einzelnen Signalen zuweisen können, schauen Sie unser Video Windows - Using the Time Offset.

Sie können die folgenden Aktionen ausführen:

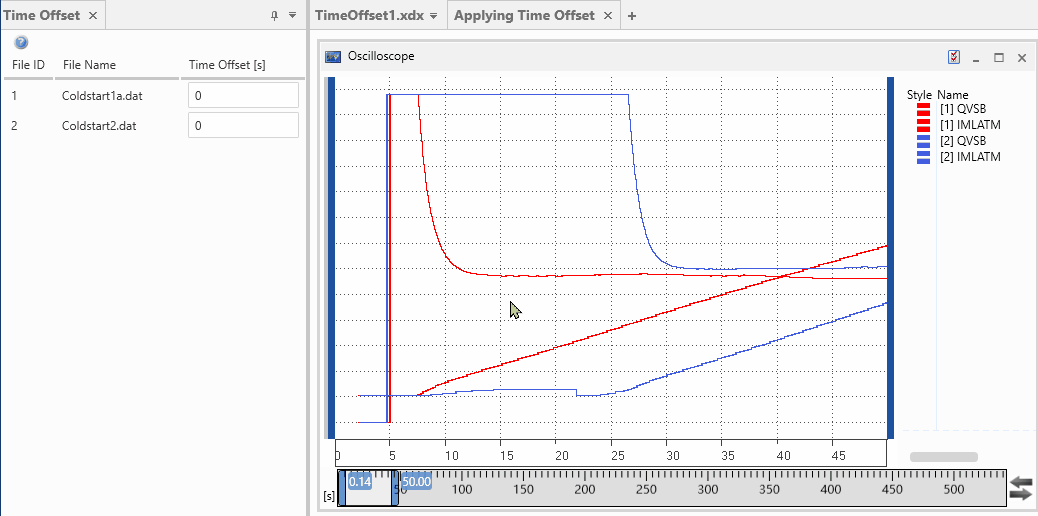

Zeitversatz durch Verschiebung einer Signalkurve anwenden

  1. Wählen Sie im Oszilloskop ein Signal aus, für das Sie den Zeitversatz anwenden möchten. Sie können später entscheiden, ob es ein stellvertretendes Signal für eine Datei ist oder ob es einzeln zeitversetzt werden soll.

  2. Drücken Sie die Shift-Taste und ziehen Sie die Signalkurve zur gewünschten Position.

  3. Bestätigen Sie eine der folgenden Optionen:

    • Zeitversatz auf die  Datei anwenden

      Der Zeitversatz wird auf die gesamte Messdatei angewendet, d. h. er wirkt sich auf alle Signale der Datei aus. Der numerische Versatzwert wird im Fenster Zeitversatz angezeigt.

    • Zeitversatz auf das Signal anwenden

      Für das versetzte Signal wird ein berechnetes Signal erstellt, bei dem die Verschiebung als Zeitversatz in den Ausgabe-Optionen des Fensters Berechnete Signale angewendet wird. Anschließend wird das berechnete Signal mit dem Zeitversatz verwendet, um das Eingangssignal überall in der Konfiguration zu ersetzen, d. h. in allen Geräten und wenn es als Eingang eines berechneten Signals verwendet wird.

    Beachten Sie dass bei einem berechneten Signal der individuelle Zeitversatz und der Zeitversatz der Datei des Eingangssignals bzw. der Eingangssignale kumuliert sind.

Zeitversatz im Fenster Zeitversatz anwenden

  1. Im Fenster Zeitversatz werden die vorhandenen Messdateien mit ihren IDs aufgeführt. Geben Sie den erforderlichen Zeitversatz in Sekunden für die jeweilige Datei ein. Positive und negative Werte sowie Kommazahlen sind erlaubt.

    Um einzelnen Signalen einen Zeitversatz zuzuweisen, siehe Berechnete Signale definieren.

  2. Klicken Sie Anwenden.

    Für alle Signale derselben Datei werden die Messpunkte entsprechend verschoben. Die verschobenen Daten werden auch für berechnete Signale verwendet. Beachten Sie, dass bei Ersetzung der Messdatei durch eine andere der festgelegte Zeitversatz weiterhin gleich bleibt.
