ASCMO-Scatter Plot（散布図表示ツール）

スタンドアロンのASCMO散布図表示ツールでは、ASCMO-STATICやASCMO-DYNAMICを起動することなく、n次元のデータを一連の散布図で表示することができます。

スタンドアロンの散布図表示ツールを使用する

  1. "ASCMO-DESK" ウィンドウで Scatter Plot をクリックします。

    "ASCMO Data Import" ウィンドウとファイル選択ウィンドウが開きます。

  2. ファイル選択ウィンドウで、インポートしたいファイルのパスと名前を指定します。

    インポート可能なファイルは、Excelファイル（*.xls、*.xlsx）とカンマ区切りのテキストファイル（*.csv、*.txt）です。

  3. 開く をクリックします。

    ファイルの中に複数のワークシートが含まれている場合は、"Select Sheet" ウィンドウが開きます。

  4. このウィンドウで、インポートするワークシートを選択して OK をクリックします。

    ファイルの内容が "ASCMO Data Import" ウィンドウにロードされます。データと測定チャンネル名が表示されます。

  5. "Available Data" リストから、散布図に表示したい測定チャンネルを選択します。

  6. Inputs をクリックします。

    変数が "Inputs" リストに追加されます。

  7. OK をクリックします。

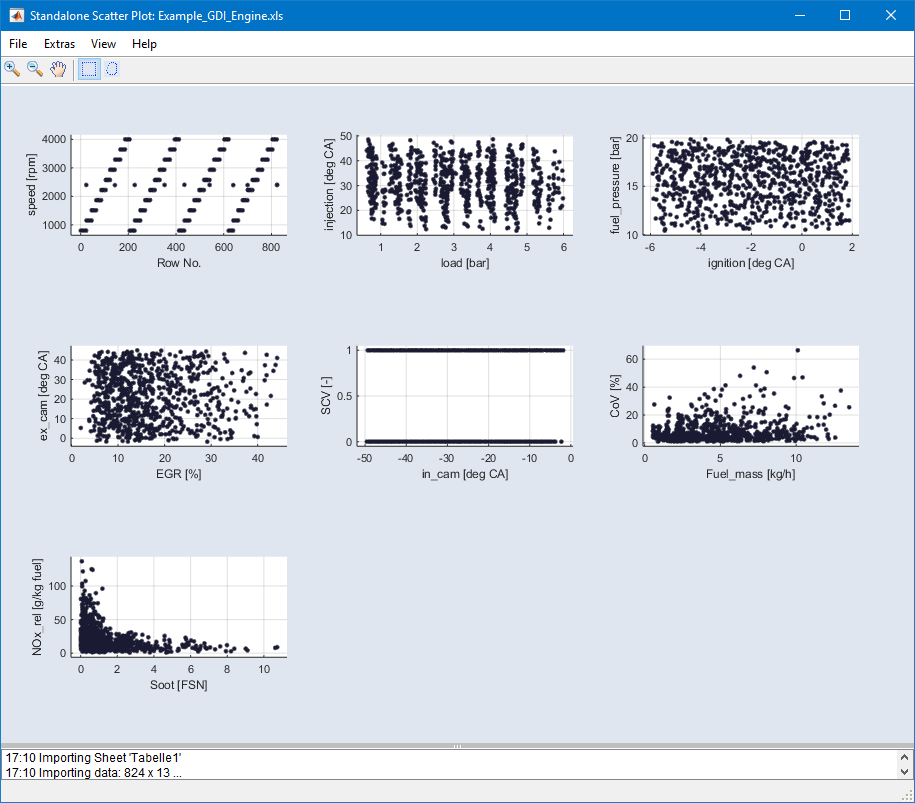

    開く"Standalone Scatter Plot" ウィンドウが開きます。ウィンドウの内容についてはScatter Plot（散布図）を参照してください。

  8. 必要に応じて、View → Select Axes を選択して "Select Axes" ウィンドウを開き、散布図に表示する軸のペアを選択します。
