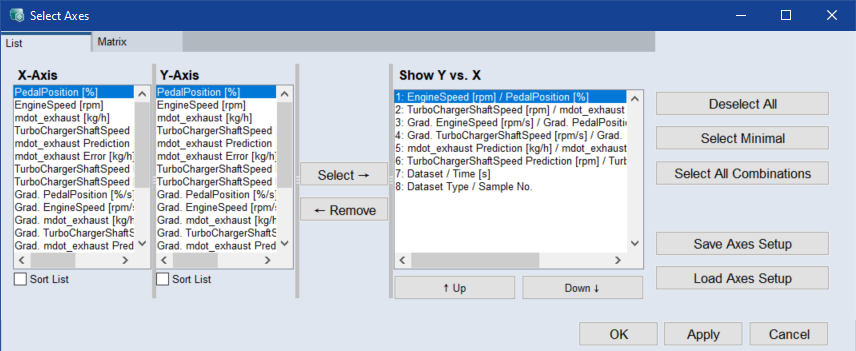

Select Axes

リスト

このタブでは、X/Y軸をリスト形式で選択することができます。

• X-Axis／Y-Axis リスト

  プロット可能なすべてのパラメータ（例：現在のプロジェクトのすべての入力と出力）が一覧表示されます。

  各リストで、2DプロットのX軸とY軸として使用する入力（複数可）を選択します。

• Sort List

  オンにすると、各入力がアルファベット順にソートされます。

• Select

  選択されているX軸とY軸のすべての組み合わせが Show Y vs. X リストに追加されます。すでに追加されている組み合わせを再度追加することができます。

• Remove

  Show Y vs. X リストから、選択されている組み合わせ（複数可）を削除します。

• Show Y vs. X

  選択されている組み合わせの一覧が表示されます。Up ／ Down ボタンで各エントリを上下に移動することができます。

  同じ組み合わせが2つ以上表示されていても、それらは1つのプロットにのみ表示されます。

Matrix

このタブでは、すべての組み合わせがマトリックス形式で表示されます。各行でY軸を選択し、各列でX軸を選択します。

OK または Apply をクリックすると、選択されている軸の組み合わせごとにプロット表示が行われます。

Deselect All

すべての組み合わせの選択を解除します。

Select Minimal

最小数の組み合わせを選択し、各軸が1つのプロットにのみ表示されるようにします。

Select All Combinations

各軸を他のすべての軸に対してプロット表示するための組み合わせが選択されます。ただし以下の組み合わせは選択されません。

• 同じ入力の組み合わせ（例：speed / speed）
• すでに選択されている組み合わせを逆にしたもの（例：speed / load が選択されている場合は、load / speed は選択されない）

Save Axes Setup

現在選択されている組み合わせを *.ini ファイルに保存します。

Load Axes Setup

保存されている軸の組み合わせをロードします。

OK

設定内容を確定してウィンドウを閉じます。

Apply

設定内容を確定します。ウィンドウは閉じません。

Cancel

設定内容を破棄してウィンドウを閉じます。
