ステップ7：ポイント追加（"Additional Points"）

このステップでは、必要に応じて反復ポイントを定義します。反復ポイントは、実験計画のポイント以外の、特定の基準に従って反復的にアプローチされて測定されるポイントです。

反復ポイントを追加／削除する

新しい反復ポイントをリストに追加するには、Add をクリックします。

反復ポイントを削除するには、削除したいポイントのIDを選択して Delete をクリックします。

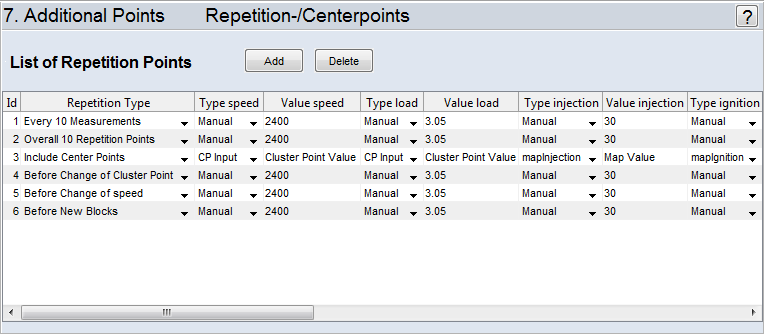

"List of Repetition Points" 領域 － 反復ポイントリスト

反復ポイントは以下のパラメータで定義します。

• ID

  反復ポイントを識別するためのID

• Repetition Type

  どのような条件が満たされた時に反復ポイントにアプローチするかを選択します。


  • Every x Measurements

    測定値がx個得られるたびに反復ポイントにアプローチします。このオプションを選択すると、xを入力するためのダイアログボックスが開きます。



  • Overall x Repetition Points

    このオプションを選択すると、実験計画全体の測定中に反復ポイントにx回アプローチします。

  • Include Center Points

    センターポイント（Center Points） を参照してください。


  • Before Change of Cluster Point

    クラスタポイントが変更される前に必ず反復ポイントにアプローチします。

    注記
    このオプションは、クラスタポイントがソート規則ステップ（"Sorting Rules"）でソート規則に従ってソートされている場合に限り意味があります。

  • Before Change of ...

    同一測定計画内の別の変数を選択して、その変数が変更される前に必ず反復ポイントにアプローチするようにすることができます。この場合も、上記のソートに関するヒントの内容が適用されます。


  • Before New Block

    新しいブロックの測定を開始する前に反復ポイントにアプローチします。

• Type <Input>／Value <Input>

  反復ポイントを定義します。

センターポイント（Center Points）

speedとloadの各コンビネーションについて、各入力の安全な設定（「センターポイント」と呼ばれます）が存在します。このポイントにおいては、エンジンが安定的に回転します。センターポイントは、出力ごとにspeed-load面（またはクラスタ化された入力同士の面）に対するマップとして提供することができます。

各センターポイントは、Include Center Points が選択された反復ポイントにおいて、測定計画に追加されます。当該ポイントの行について、以下の値を設定します。

Repetition Type	Type speed	Value speed	Type load	Value load	Type <input>	Value <input>
Include Center Points	CP Input	Cluster Point Value	CP Input	Cluster Point Value	<map name>	Map Value
