マップ／カーブの管理

本項では、制限に使用されるマップ／カーブの管理方法（作成、編集、削除、インポート、エクスポート）の方法について説明します。

マップ／カーブのデータをインポートする

制限に使用するマップやカーブのデータが所定のフォーマットのファイル（*.dcm、*.cdfx、*.csv、*.xls、*.xlsx、*.xlsm、*.ascmo）に保存されている場合は、それをインポートして使用することができます。

  • マップ／カーブをインポートしたい制限について、Show 列をオンにします。

  • Parameter/Model > Import をクリックします。

    ファイル選択ウィンドウが開きます。

  • インポートしたいファイルを選択して、開く をクリックします。

    Import Maps or Models ウィンドウが開きます。ファイルに保存されているマップ／カーブの一覧が表示されます。

  • ドロップダウンリストで、カーブの場合はX軸、マップの場合はX軸とY軸に割り当てる入力を選択します。

    カーブの場合は、Y軸に入力を割り当てても無視されます。

  • Import 列のチェックボックスで、インポートしたいアイテムを指定します。
  • Name 列に、インポートするアイテムの一意の名前を入力します。

  • OK をクリックします。

  • 選択されたアイテムが、現在選択されている制限にインポートされます。

    インポート後、Scale/Shift をクリックしてスケールとオフセットを加えることにより、上下限値を変更して範囲を調整することができます。

    注記

    下側の境界を広げるには、負のオフセット値を入力します。

インポートしたマップ／カーブを制限に割り当てる方法は、既存のマップ／カーブを制限に割り当てるを参照してください。

マップ／カーブのデータをエクスポートする

現在表示されている制限のマップ／カーブや、ASCMO-DYNAMIC ExpeDesプロジェクト内で定義されているマップ／カーブをエクスポートすることができます。使用できるエクスポートフォーマットは、*.dcm、*.cdfx、*.csv などです。

  • 現在表示されている制限のマップ／カーブをエクスポートする

    • テーブル領域（ASCMO-DYNAMIC ExpeDes ステップ2：範囲制限（Curve タイプ）のE）で、Export をクリックします。

      Save Constraint Maps ウィンドウが開きます。

    • ファイルタイプを選択します。

    • ファイルの場所と名前を指定して、保存 をクリックします。

      Specify label names ウィンドウが開きます。

    • このウィンドウで、マップ／カーブの名前（ラベル）を入力します。

    • OK をクリックします。

      上限と下限に使用されるマップ／カーブがエクスポートされます。

  • ASCMO-DYNAMIC ExpeDesプロジェクト内のマップ／カーブをエクスポートする

    • Parameter/Model > Export を選択します。

      "Export Curve and Maps" ウィンドウが開きます。

    • Export 列で、エクスポートするマップ／カーブを選択します。

      すべてのマップ／カーブを選択するには Select All、選択解除するには Unselect All をクリックします。

    • OK をクリックします。

      Save Constraint Maps ウィンドウが開きます。

    • ファイルタイプを選択します。

    • ファイルの場所と名前を指定して、保存 をクリックします。

      マップ／カーブがエクスポートされます。Export Curve and Maps ウィンドウが閉じます。

既存のマップ／カーブを制限に割り当てる

マップ／カーブがASCMO-DYNAMIC ExpeDesプロジェクト内に存在している場合は、Import ボタンで選択し、制限に割り当てることができます。

  • マップ／カーブのデータを割り当てたい制限を表示します。

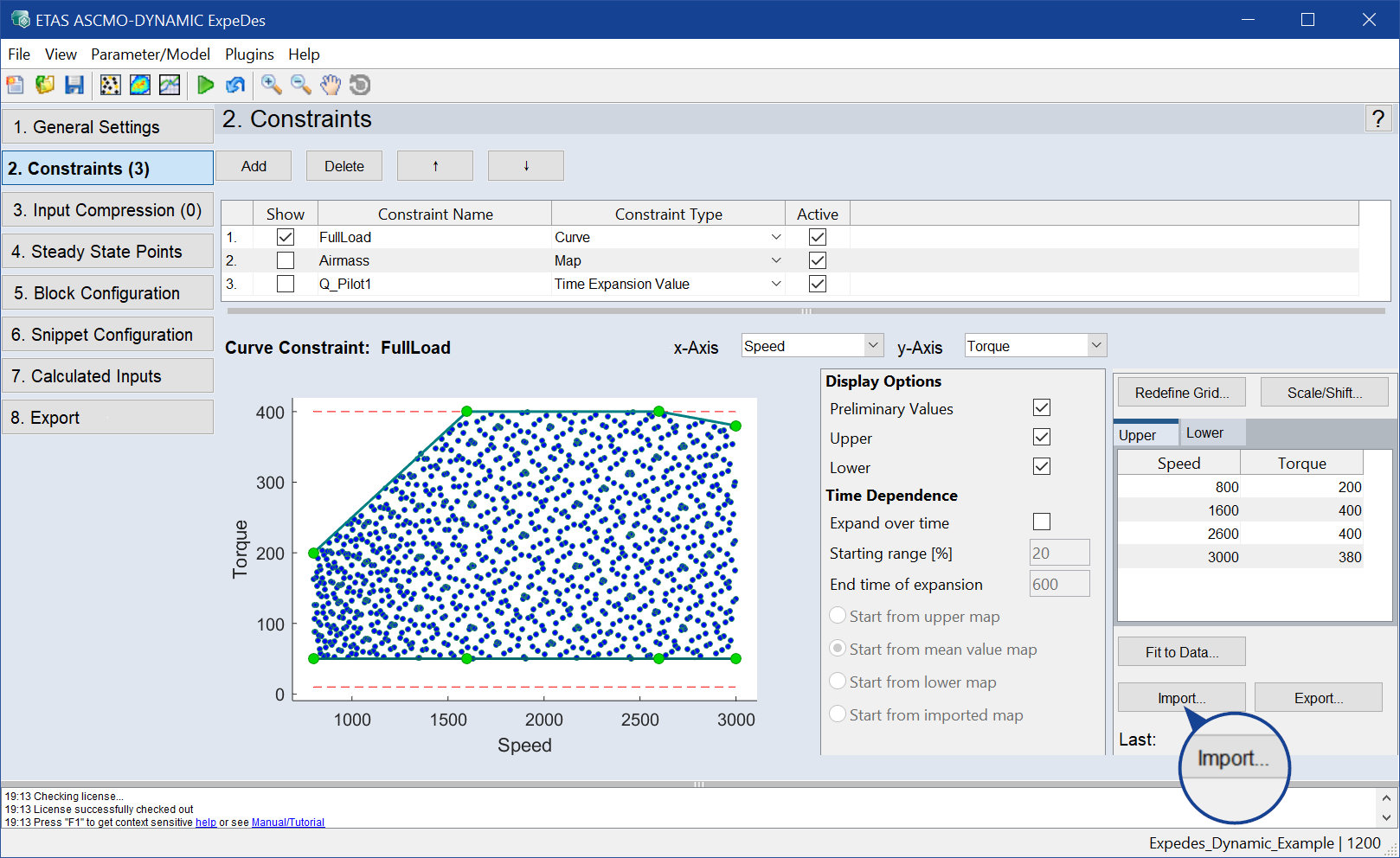

  • 右下の Import ボタンをクリックします（ASCMO-DYNAMIC ExpeDes ステップ2：範囲制限（Curve タイプ）のE）。

    Select Map from imported Map(s) または Select Curve from imported Curve(s) ウィンドウが開きます。

    注記

    ASCMO-DYNAMIC ExpeDesプロジェクト内に使用できるマップ／カーブが存在しない場合は、ファイル選択ダイアログボックスが開くので、マップデータ（*.dcm、*.cdfx、*.csv、*.xls、*.xlsx、*.xlsm、*.ascmo）をインポートして使用します。

  • 上限と下限にそれぞれ異なるマップ／カーブを使用するには、Use one map (/curve) for upper and lower constraint チェックボックスをオフにします。

  • List of Maps/List of Curves 列で、上限と下限に使用するマップ／カーブを選択します。

  • OK をクリックします。

    Select Map from imported Map(s) または Select Curve from imported Curve(s) ウィンドウが閉じます。上限と下限が制限に割り当てられ、表示されます。

    インポート後、Scale/Shift をクリックしてスケールとオフセットを加えることにより、上下限値を変更して範囲を調整することができます。

    注記

    下側の境界を広げるには、負のオフセット値を入力します。

マップ／カーブを作成する

  • ASCMO-DYNAMIC ExpeDesウィンドウで、Parameter/Model > New を選択します。

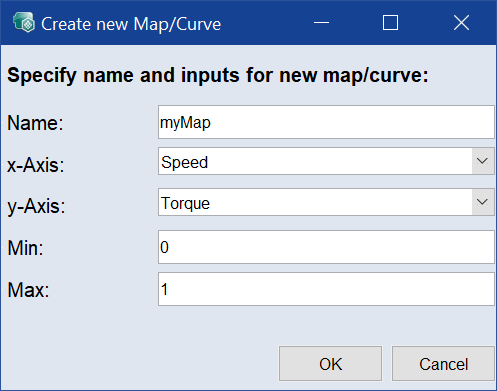

    Create new Map/Curve ウィンドウが開きます。

  • 名前を入力します。

  • マップ／カーブの入力を選択します。

  • 上限値（Max）と下限値（Min）を入力します。

  • OK をクリックします。

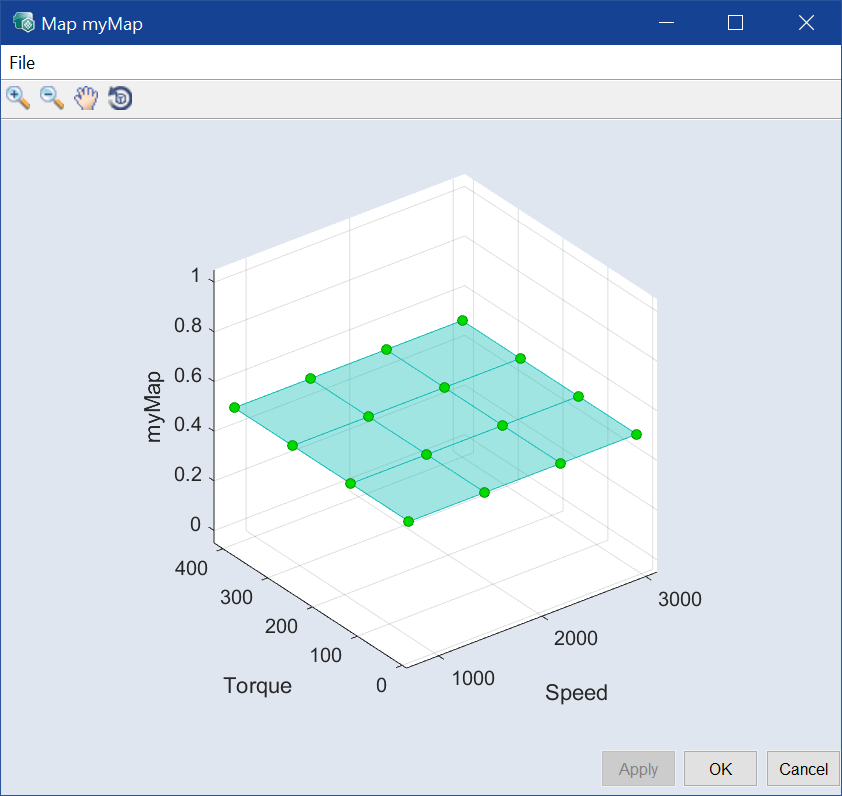

    Editing Map/Curve ウィンドウと Map <name> ／ Curve <name> ウィンドウが開きます。ここでマップを編集することができます。

マップ／カーブを編集する

  • ASCMO-DYNAMIC ExpeDesメインウィンドウで、Parameter/Model > Edit > <map/curve name> を選択します。

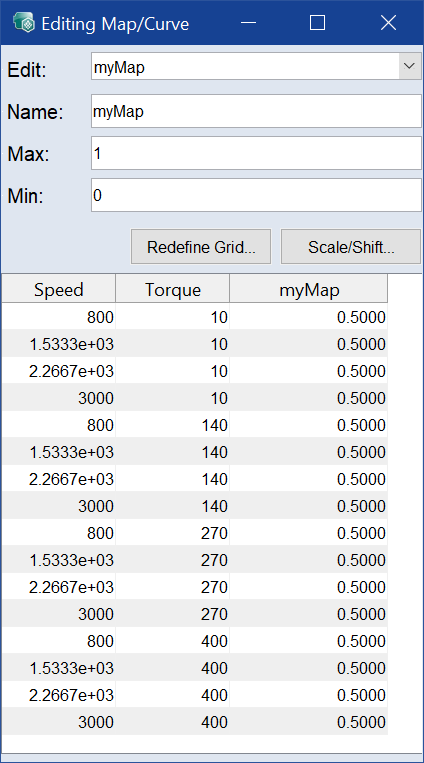

    Editing Map/Curve ウィンドウと Map <name> ／ Curve <name> ウィンドウが開きます。

  • グリッドポイントを再定義するには、以下のように操作します。

  • マップ／カーブのスケールとオフセットを指定するには、以下のように操作します。

    • Editing Map/Curve ウィンドウで、Scale/Shift をクリックします。

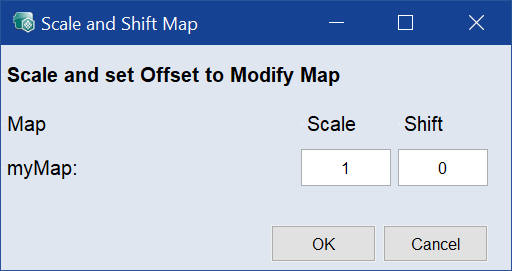

      Scale and Shift Map ウィンドウが開きます。

    • このウィンドウで、マップ／カーブのスケールファクタとオフセットを入力します。

      注記

      下側の境界を広げるには、負のオフセット値を入力します。

    • OK をクリックします。

マップ／カーブの名前を変更する

  • ASCMO-DYNAMIC ExpeDesメインウィンドウで、Parameter/Model > Edit > <map/curve name> を選択します。

    Editing Map/Curve ウィンドウと Map <name> ／ Curve <name> ウィンドウが開きます。

  • Name フィールドにマップ／カーブの名前を入力します。

  • Map <name>／Curve <name> ウィンドウで OK をクリックして変更内容を確定し、2つのウィンドウを閉じます。

    Apply をクリックすると、変更内容は確定されますが、ウィンドウは閉じません。

マップ／カーブを削除する

  • ASCMO-DYNAMIC ExpeDesメインウィンドウで、Parameter/Model > Delete を選択します。

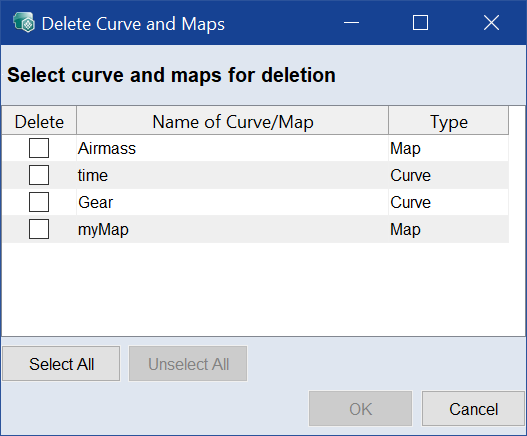

    Delete Curve and Maps ウィンドウが開きます。

  • Delete 列で、削除したいマップ／カーブを選択します。

  • Delete をクリックします。

    Confirm ウィンドウが開きます。削除を確定、またはキャンセルします。

  • 選択したマップ／カーブの削除を実行するには、Yes をクリックします。
