Scope Signal Selection

Analysis > Scope View > Training and/or Test Data

または

Scope View for Training Data ボタン > View メニュー > Signal Selection

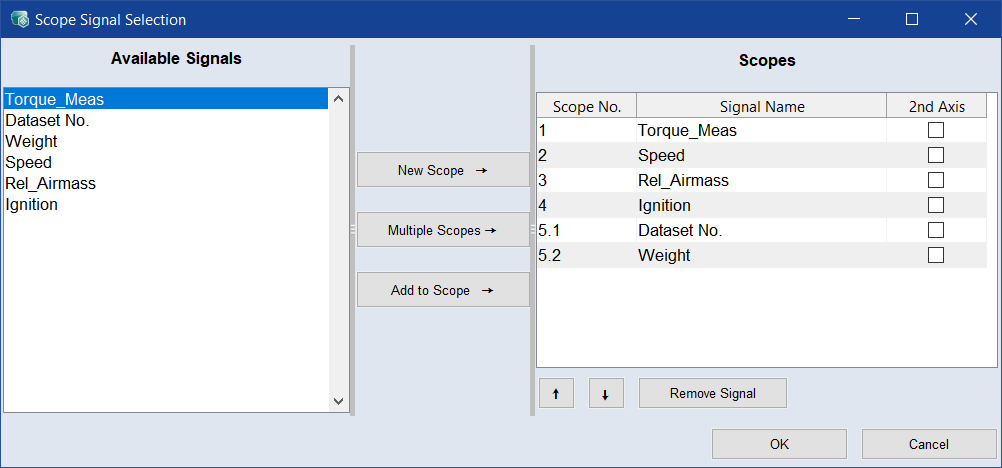

Scope Signal Selection ウィンドウには以下のエレメントが含まれます。

開くAvailable Signals

    Scope View ウィンドウにプロットできるすべての変数が表示されます。

開くボタン

  • New Scope

    選択されているすべての変数を含む新しいスコープを1つ作成します。

  • Multiple Scopes

    選択されている変数ごとに新しいスコープを作成します。

  • Add to Scope

    選択されている変数を Scopes リストで選択されているスコープに追加します。

開くScopes

  • スコープテーブル

    列

    意味

    Scope No.

    スコープの番号。一桁目はスコープの番号で、二桁目がスコープ内の変数の番号です。

    より小さい番号のスコープが Scope View ウィンドウの上方に表示されます。同じスコープ内では、より小さい番号の変数が左方に表示されます。

    Signal Name



    2nd Axis

    デフォルトにおいて、同じスコープ内の変数はすべてスコープ左端に表示される共通軸を使用して表示されます。

    このオプションをオンにすると、その変数はスコープ右端に表示される第2軸を使用して表示されます。

  • ／

    選択されている変数をリスト内で移動します。

  • Remove Signal

    選択されている変数を Scopes リストから削除します。

OK

設定内容を確定してウィンドウを閉じます。

Cancel

設定内容を破棄してウィンドウを閉じます。

参照

Driving Cycles Scatter Plot and Driving Cycles Time
