Add Calculated Input/Output

In/Outputs メニュー > Add Calculated Input/Output

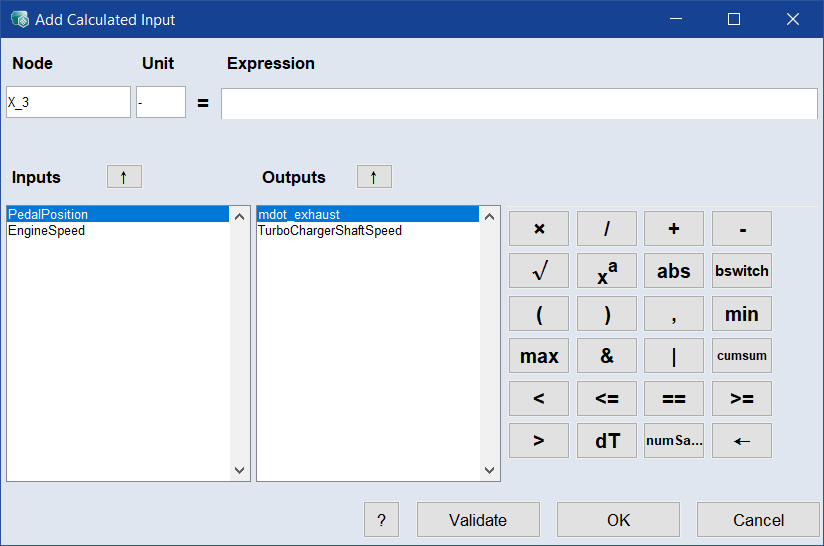

Add Calculated Input/Output ウィンドウには以下のエレメントが含まれます。

Node

入力／出力の名前

Unit

入力／出力の単位は表示用にのみ使用され、パラメータの適合には影響しません。

Expression

入力／出力の式

Inputs

• リスト：すべての入力が表示されます。

• ボタン：選択されている入力を式に挿入します。入力をダブルクリックして挿入することもできます。

Outputs

• リスト：すべての出力が表示されます。

• ボタン：選択されている出力を式に挿入します。出力をダブルクリックして挿入することもできます。

ボタン領域

	演算子（.*、./、+、-）を式に挿入します。 これにより、行単位の加減乗除演算が行われます。
	演算子 sqrt( を式に挿入します。閉じ括弧は別途追加する必要があります。
	演算子 .^ を式に挿入します。 x.^y は、x を行単位で y 乗します。
	演算子 abs( を式に挿入します。閉じ括弧は別途追加する必要があります。
	演算子 bswitch( を式に挿入します。閉じ括弧は別途追加する必要があります。 詳細はボタンのツールチップを参照してください。
	開き括弧／閉じ括弧を式に挿入します。
	カンマを式に挿入します。
	dT エレメント（サンプルタイム）を式に挿入します。
	numSamples エレメント（サンプル数）を式に挿入します。
	cumsum( 演算子を式に挿入します。閉じ括弧は別途挿入する必要があります。閉じ括弧は別途追加する必要があります。
	式のフィールドで使用できるバックスペースキーです。

Validate

式の妥当性をチェックします。

OK

ダイアログボックスを閉じて、入力／出力をプロジェクトに追加します。演算された入力／出力が Input 領域／Output 領域の最下部にプロット表示されます。

Cancel

設定内容を破棄してウィンドウを閉じます。

参照

ASCMO-DYNAMICユーザーインターフェースのエレメント
