ASCET／FMU入力をマッピングする

ASCETまたはFMUの入力をマッピングするには、以下のように操作します。

モデルステップを開きます。
モデルリストから、入力をマッピングしたいASCET／FMUモデルを選択します。

"Models" ペインの下部にASCETモデルまたはFMUモデルのバリアントが表示されます。

"Input Mapping" 領域で、Add をクリックします。

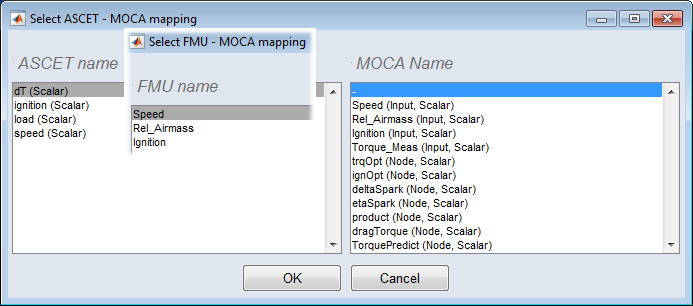

"Select ASCET/FMU - MOCA mapping" ウィンドウが開きます。左側にはマッピング可能なエレメントの名前とタイプ（ASCETモデルの場合）が表示されます。右側にはMOCAの入力とファンクションノードが表示されます。

注記
すでにパラメータに割り当てられているASCET／FMUエレメントは、入力に割り当てることはできません。

"ASCET Name"／"FMU Name" フィールドで、MOCAの入力／ノードに割り当てたいエレメントを選択します。

1つのASCET／FMUエレメントは1つのMOCAエレメントにしか割り当てできません。
"MOCA Name" フィールドで、選択されているエレメントに割り当てるMOCAの入力／ノードを選択します。
OK をクリックしてエレメント同士をマッピングします。

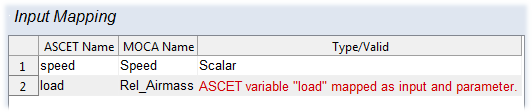

マッピング情報がリストに追加されます。すでにパラメータに割り当てられているエレメントが選択されていた場合は、"Type/Valid" 列に赤字でエラーメッセージが表示されます。

マッピングを編集するには Edit、削除するには Delete をクリックします。リストをソートするには、／ボタンを使用します。
