ASCET/FMU/Simulinkモデルを使用する

ASCET/FMU/Simulinkモデルの各エレメント(パラメータ入力出力)のマッピングが終了したら、以下のようにしてモデルを検証し、使用します。

  1. "Models" ペインのモデルリストから、使用したいASCET/FMU/Simulinkモデルを選択します。

    "Models" ペインの下部にASCETモデルFMUモデルSimulinkモデルのバリアントが表示されます。

  2. Validate All をクリックします。

    メッセージウィンドウが開きます。検証結果が表示されます。

  3. 必要に応じて、無効なマッピングを修正します。

  4. ナビゲーションペインの Function をクリックします。

    "Function" ペインが開きます。

  5. 新しいノードの追加既存のノードの編集を行います。

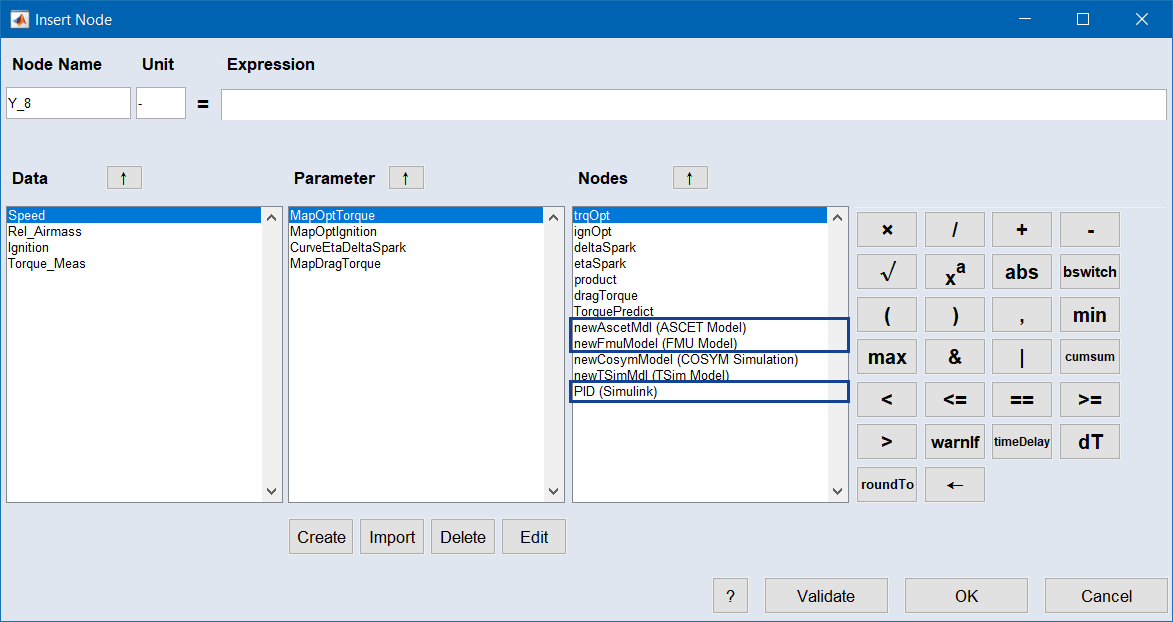

    ASCET/FMU/Simulinkモデルが 開く"Nodes" 領域に表示されます。

  6. ASCET/FMU/Simulinkモデルを式に挿入します。

  7. OK をクリックします。

  8. 設定に応じてノードが追加、または変更されます。さらに、モデル出力ごとにノード(<ASCET model name>_mdl.<output name><FMU model name>_mdl.<output name><Simulink model name>_mdl.<output name>)が作成されます。
