ASCMO-STATIC／ASCMO-DYNAMICモデルを使用する

ASCMO-STATIC／ASCMO-DYNAMICモデルを最適化に使用するには、すべてのASCMO入力をMOCAエレメントに割り当て、ファンクションでモデルを使用できる状態にしておく必要があります。以下のように操作します。

1. "Models" ペインのモデルリストからASCMO-STATIC／ASCMO-DYNAMICモデルを選択します。

   "Models" ペインの下部にASCMOモデルのバリアントが表示されます。

2. マッピングテーブルで、マッピングされていない入力をすべてマッピングします。

   1. ASCMO入力を選択します。

   2. 選択されている入力の "MOCA Name" 列をクリックしてドロップダウンメニューを開きます。

      ドロップダウンメニューには、MOCAのデータチャンネルとファンクションノードがすべて表示されます。

   3. ASCMO入力に割り当てたいチャンネルまたはノードを選択します。

   注記
   ASCMOモデルを使用するには、すべてのASCMO入力をMOCAエレメントに割り当てておく必要があります。

3. ナビゲーションペインの Function をクリックします。

   "Function" ペインが開きます。

4. 新しいノードの追加や既存のノードの編集を行います。

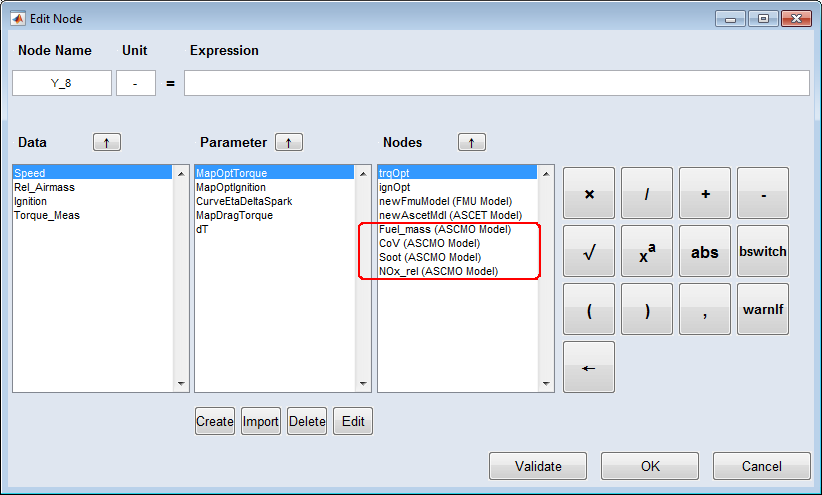

   ASCMOモデルが "Nodes" 領域に表示されます。



5. ASCMOモデルを式に挿入します。

   必要に応じて、"Node Name" フィールドに名前（<ASCMO model name>_mdl）を入力します。

6. OK をクリックします。

   設定に応じてノードが追加、または変更されます。さらに、モデル出力ごとにノード（<ASCMO model name>_mdl.<output name>）が作成されます。
