ASCMO Data Import（ASCMO-STATIC）

ASCMO-STATIC スタートウィンドウ> Start Import

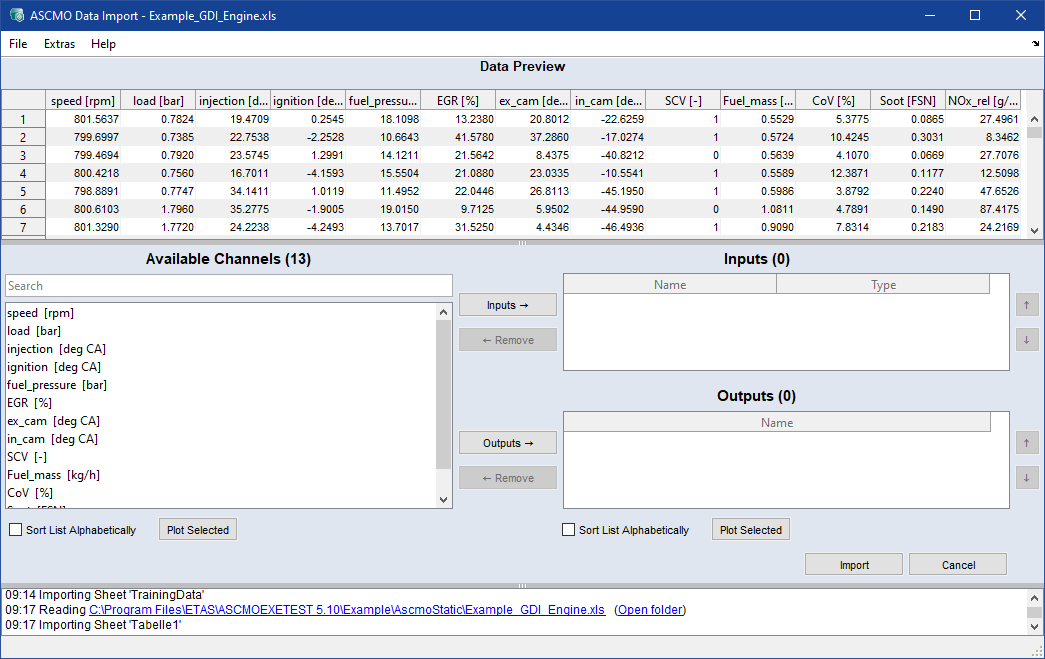

ASCMO Data Import ウィンドウには以下のエレメントが含まれます。

開くFile

  • Load File

    入力ファイルを選択するためのファイル選択ダイアログボックスが開きます。

  • Load Channel Config (*.ini, *.lab)

    *.ini ファイルまたは *.lab ファイルから、既存のチャンネルコンフィギュレーションをロードします。

  • Save Channel Config (*.ini)

    チャンネルの現在のコンフィギュレーションを *.ini ファイルに保存します。

  • Format Configuration（データに依存）

    インポートするテーブルに関する情報が表示される Format Configuration 領域の表示／非表示を切り替えます。

  • Close

    ASCMO Data Import ウィンドウを閉じます。

  • Exit

    ASCMOData Import ウィンドウを閉じて、プログラムを終了します。

開くExtras

  • Plot Selected

    ウィンドウが開き、選択されているチャンネルの数に応じて、いずれかのプロットが表示されます。測定データを表示するを参照してください。

  • Plot Selected In and Outputs

    Inputs／Outputs リストで選択されているチャンネルのデータをプロット表示します。

  • Find Relevant Inputs

    Relevance of Inputs ウィンドウが開き、出力に対する入力の関連性が表示されます。入力の関連性を確認する（ASCMO-STATIC）を参照してください。

  • Add selected channels to Inputs <Ctrl+I>

    Available Data リストで選択されているチャンネルを Inputs リストに追加します。

  • Add selected channels to Outputs <Ctrl+O>

    Available Data リストで選択されているチャンネルを Outputs リストに追加します。

  • Remove selected channels <Ctrl+R>

    選択されているチャンネルを Inputs／Outputs リストから削除します。

  • Start Import <Ctrl+P>

開くHelp

    • User Guide：ユーザーガイド（PDF）が開きます

    • Online Help：オンラインヘルプが開きます（F1）。

    • Interface Help：インターフェースヘルプが開きます。

    • License：ETASライセンスマネージャが開きます。

    • Support：ETASのサポート窓口の情報が表示されます。

    • Safety Advice：ETASの安全に関する注意事項が開きます。

    • About：Aboutウィンドウが開き、ASCMOで使用されているOSSについての情報などが表示されます。

Data Preview

インポートされるテーブルの内容が表示されます。

Format Configuration（データに依存）

この領域を表示するには、File > Format Configuration のチェックマークをオンにします。ここで、インポートする情報の提供と保存が行えます。

  • ドロップダウンリスト

    フォーマットコンフィギュレーションを選択します。

  • New/Rename

    新しいフォーマットコンフィギュレーションの作成、または既存のコンフィギュレーションの名前変更が行えます。

  • Delete

    現在選択されているフォーマットコンフィギュレーションを削除します。

  • Use as default チェックボックス

  • Header row フィールド：列ヘッダ（チャンネル名など）を含む行の数です。

  • Unit row フィールド：チャンネルの単位を含む行の数です。

  • First data row フィールド：チャンネルデータを含む第1行の数です。

Available Data

この領域には以下のエレメントが含まれます。

  • 検索フィールド（詳しい情報は、フィールドのツールチップを参照してください）

  • インポートできる全チャンネルのリスト

  • Sort List Alphabetically チェックボックス

  • Plot Selected

    ウィンドウが開き、選択されているチャンネルの数に応じて、いずれかのタイプのプロットが表示されます。測定データを表示するを参照してください。

Import>

Available Channels リストで選択されているデータチャンネルを Import リストに追加します。

注記

<Ctrl+I>、またはデータチャンネルを直接ダブルクリックしても同じ操作が行えます。

Remove f

Import リストで選択されているデータチャンネルをリストから削除します。

注記

<Ctrl+R>、または Import リスト内のデータチャンネルを直接ダブルクリックしても同じ操作が行えます。

Remove

Import リストで選択されているデータチャンネルをリストから削除します。

注記

<Ctrl+R>、または Import リスト内のデータチャンネルを直接ダブルクリックしても同じ操作が行えます。

Inputs

  • インポートする入力チャンネルのリストType 列でチャンネルのタイプを選択することができます。

    ／ ボタンでリストをソートすることができます。

Outputs

  • インポートする出力チャンネルのリスト

    ／ ボタンでリストをソートすることができます。

    • Sort List Alphabetically （入力リスト／出力リスト共通）

  • Plot Selected

    Inputs／Outputs リストで選択されているチャンネルのデータをプロット表示します。

Time Base settings （データに依存）

一部のデータのみをインポートするには、インポートする部分をここで指定することができます。

  • Start Time [s]：インポートの開始時刻を指定します。

  • End Time [s]：インポートの終了時刻を指定します。

  • メソッドを選択します。

    • Fixed Step Width [s]：インポートするデータのリサンプリングタイム（ステップ幅）を入力し、Resampling Method ドロップダウンリストからメソッドを選択します。

    • Raw Data：リサンプリングを行わずに生データをインポートします。

    • Steady State Points：定常状態を識別します。つまり、MF4ファイルに含まれる定常フェーズを見つけて、定常ポイントのみをインポートします。

  • Resampling Method（固定ステップの場合のみ）

    ある時点のデータを基準時間に統一するための変換メソッドを定義します。以下のメソッドから選択します。

    • Linear Interpolation：2点間を直線補間します。

    • Adaptive Window：調整可能なウィンドウサイズにリサンプリングします。

    • Adaptive Window and keep Missing Data：足りないデータをNaNとして保持します。

    • Zero-order Hold：離散信号を離散値として保持します。

Import

ウィンドウを閉じてインポート処理を開始します。

Cancel

インポートを実行せずにウィンドウを閉じます。

参照

測定データを表示する

入力と出力を割り当てる（ASCMO-STATIC）

入力の関連性を確認する（ASCMO-STATIC）
