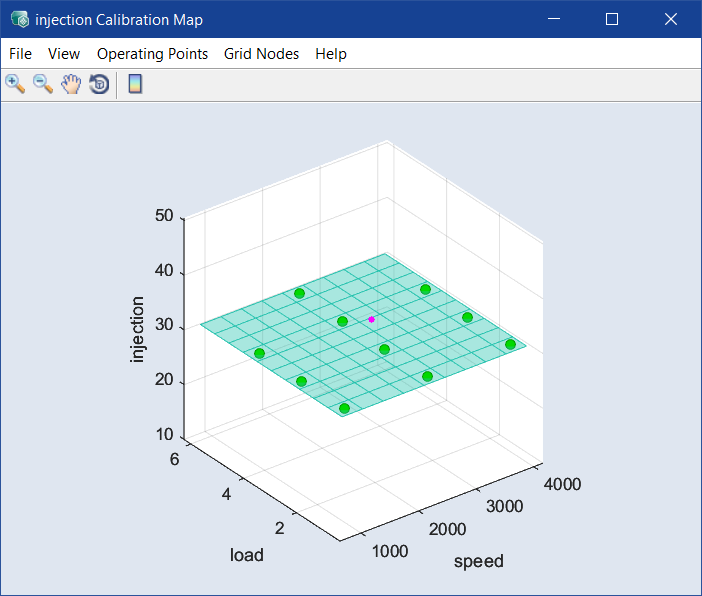

<input> Calibration Map

Calibration メニュー > Calibration Maps

<input> Calibration Map ウィンドウには以下のエレメントが含まれます。

File

Export

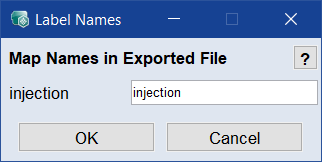

この入力のマップをDCMファイルまたはCSVファイル（<project name>_CM_<input>.*）に保存します。保存する前にラベルを入力することができます。
Import

ファイル（*.dcm、*.xls、*.xlsx、*.xlsm、*.csv、*.ascmo）に保存されているマップをロードします。
Set as Reference Page

ワーキングマップまたはすべてのマップを、リファレンスマップとして保存します。表示するマップ（ワーキングマップまたはリファレンスマップ）はツールバーのボタンで切り替えます。
Reset from Reference Page

ワーキングマップの値をリセットし、リファレンスマップの内容に戻します。
Copy to Clipboard

プロットのビットイメージをクリップボードにコピーします。
Save as Image

プロットイメージを画像ファイル（*.bmp、*.png、*.jpg）に保存します。
Close

ウィンドウを閉じます。

View

Visible Z-Range

Visible Z-Range ウィンドウを開き、Z軸の表示範囲を変更します。

Contour Mode

3Dプロットにおける等高線の表示／非表示を切り替えます。

注記
Adjust ボタンは、カラーバーが表示されている場合にのみ使用できます。

Contour Options

注記
このアイテムは Contour Mode がオンになっている場合にのみ有効になります。

以下のサブメニューで等高線の表示設定を変更します。

Contour Properties

Contour Properties ウィンドウを開き、等高線のプロパティを調整します。

Set labels manually

等高線のみを表示し、十字カーソルを用いてラベルを挿入します。プロット上の任意の位置でクリックすると、等高線上にラベルが表示されます。

挿入モードを終了するには、プロットの外側をクリックするか、カーソルをプロット外側に移動して <Esc> キーを押します。

Show Toolbar

ウィンドウのツールバーの表示／非表示を切り替えます。
Show Cursor

選択されている動作ポイントを示すカーソル（ピンクの点と黒いX印）の表示／非表示を切り替えます。
Prepare Print

Prepare Print Options ウィンドウを開いて、プロット領域の外観を設定します。この設定は散布図ウィンドウを閉じるとリセットされます。
Map Bounds

測定領域の上下限値をすでに最適化していた場合は、それらを表示することができます（Map Boundsを参照）。

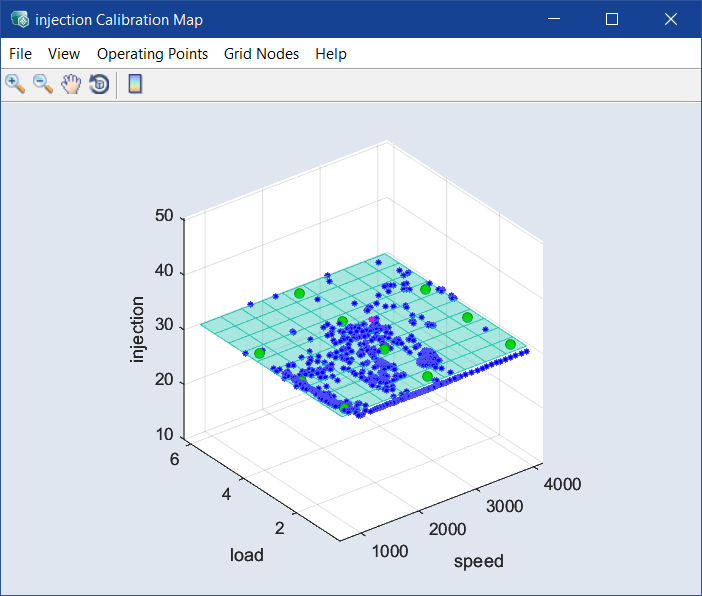

Driving Cycle

適合マップ内に走行サイクルの軌跡を表示します（Driving Cyclesを参照）。
Show Grid

マップ用に現在定義されているグリッドノードを表示します（Grid Nodes メニューを参照）。このチェックボックスはデフォルトでオンになっています。
Update ISP Online

このチェックボックスがオンになっていると、ISPビュー内のすべてのインターセクションプロットは、カラー表示の点をマウスで動かすかテーブルの値を変更することによって結果を変更すると、即時に更新されます。
Working Page

編集可能な適合マップを表示します。
Reference page

参照用のリファレンスマップを表示します。

ワーキングマップをリファレンスマップに変換するには、File > Set as Reference Page を選択します。

Operating Points

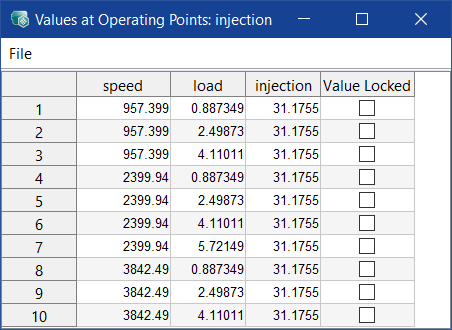

Table of Values at OPs

動作ポイントと各入力の最適値のテーブルを開きます。テーブルの値は編集可能です。
Lock selected OP

アクティブな適合マップにおいて、現在選択されている動作ポイントをロックします。
Lock selected OP in all CMs

すべての適合マップにおいて、現在選択されている動作ポイントをロックします。
Lock OPs in-/outside Cycle Trace

Lock OPs in-/outside Driving Cycle ウィンドウを開き、このウィンドウの適合マップの動作ポイント（選択された走行サイクルの凸包の内側または外側）をすべてロックします。
Lock OPs in-/outside Cycle Trace in all CMs

Lock OPs in-/outside Driving Cycle ウィンドウを開き、すべての適合マップの動作ポイント（選択された走行サイクルの凸包の内側または外側）をすべてロックします。
Lock OPs outside Training Data in all CMs

すべての適合マップのトレーニングデータの外側の動作ポイントをすべてロックします。
Unlock all OPs in all CMs

すべての適合マップにおいて、ロックされているすべての動作ポイントをアンロックします。これにより、グリッドをドラッグして動作ポイントを変更できるようになります。

Grid Nodes

Edit Grid

このオプションがオンになっていると、最適値の表示が、動作ポイントからグリッドのノードに変わります。動作ポイントに対応する値は小さい青色の点で表示されます。
Grid Nodes

グリッドノードを以下の方法で調整できます。

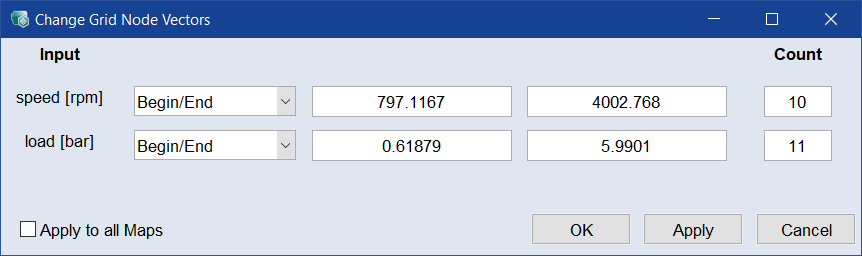

- Define Grid Nodes

  新しいグリッドノードの数と位置を定義することができます。Apply to all Mapsチェックボックスをオンにすると、この変更がすべての入力マップに適用されます。

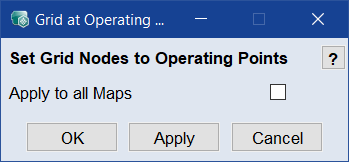

- Set to Operating Points

  最適化が実行された動作ポイントのグリッドを基点として適合を行えるようにします。

  Apply to all Mapsチェックボックスをオンにすると、新しい基点のグリッドがすべての適合マップに適用されます。
Smoothing

プロットウィンドウにスライダエディタを表示します。それを使用してマップを平滑化することができます。Edit Grid モードのマップではこの機能は使用できません。
Table

プロットウィンドウに表示されている適合マップをテーブル形式で表示します。このテーブルの値は、File メニューを使用して、ファイルに保存したりファイルからロードしたりできます。

Help

ツールバー

ウィンドウのツールバーには以下のエレメントが含まれます。

	Zoom In	プロットをクリックすると表示が拡大されます。
	Zoom Out	プロットをクリックすると表示が縮小されます。
	Pan	プロットをウィンドウ内で移動させることができます。
	Rotate 3D	プロットを3次元空間の全方向に回転させることができます。
	Insert Colorbar	相関のスケールを表すカラーバーを表示します。

プロット領域

入力の適合マップの3Dプロットが表示されます。
