ASCMO-STATIC／ASCMO-DYNAMICモデルをインポートする

ASCMO-STATICまたはASCMO-DYNAMICのモデルをインポートして、ファンクションノードとして使用することができます。ASCMO-STATIC／ASCMO-DYNAMICモデルをインポートするには、以下のように操作します：

  1. モデルステップで、Add Model → Import ASCMO Model をクリックします。

    ファイル選択ウィンドウが開きます。

  2. インポートしたいモデルのプロジェクトファイル（*.ascmo／*.ascmodyn）を選択し、開く をクリックします。

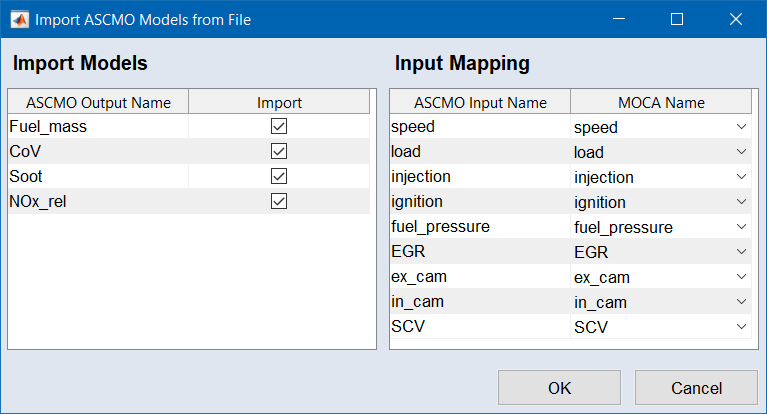

    開く"Import ASCMO models from file" ウィンドウが開きます。"Import Models" 領域にASCMO出力、"Input Mapping" 領域にASCMO入力がすべて表示され、割り当て先のMOCAデータチャンネルとファンクションノードが提示されます。

  3. "Import Models" 領域で、モデルとしてインポートしたいASCMO出力のチェックボックス（"Import" 列）をオンにします。

  4. "Input Mapping" 領域で以下のように操作します。

    1. ASCMO入力を選択します。

    2. 選択されている入力の "MOCA Name" 列をクリックしてドロップダウンメニューを開きます。

      ドロップダウンメニューには、MOCAのデータチャンネルとファンクションノードがすべて表示されます。

    3. ASCMO入力に割り当てたいチャンネルまたはノードを選択します。

    注記

    ASCMOモデルを使用するには、すべてのASCMO入力をMOCAエレメントに割り当てておく必要があります。ASCMO入力のマッピングは、"Import ASCMO models from file" ウィンドウ、またはモデルステップの下部領域で行えます。

  5. OK をクリックしてマッピングを実行します。

    選択されているASCMOの各出力について、新しい行がモデルリストに追加されます。

    マッピングされていないASCMO入力があると、ログウィンドウに以下のような警告が出力されます。Warning: The following failure occured during evaluation of input "<input>".Assuming input range [-1, 1].Unknown identifier "<input>"
