Scatter Plot（散布図）

散布図ウィンドウは、開く以下のメニューコマンドによって開きます。

  • Analysis → Scatter Plot →*開く = Training Data or Test Data or Training and Test Data→**開く = Data/Function Nodes or Combined Data/Function Nodes
  • Analysis → Residual Analysis → *開く = Training Data / Test Data / Training and Test Data → **開く = Absolute Error Analysis / Relative Error Analysis / Studentized Error Analysis

ウィンドウを開く際のメニューとサブメニューの組み合わせに応じて、散布図ウィンドウの名前は以下のようになります：Data - *開く= Training Data / Test Data / Training and Test Data / Function Node - *開く= Training Data / Test Data / Training and Test Data / Data and Nodes - *開く= Training Data / Test Data / Training and Test Data / Residuals over **開く= Inputs / Outputs / Measured vs. Predicted.

Scatter Plot（散布図）ウィンドウには、以下のエレメントが含まれます。

開くFile

  • New

    注記

    一部の散布図ウィンドウには含まれません。

    Select Axes ウィンドウ が開き、別ウィンドウにプロットする軸のペアを選択することができます。

  • Export All Data

    すべてのデータポイントをExcelファイル（*.xls、*.xlsx）、CSVファイル（*.csv）、MDF3ファイル（*.dat）、MDF4ファイル（*.mf4）のいずれかにエクスポートします。

  • Export Intersection of Selected Data

    すべての囲み線のオーバーラップ部分に含まれるデータポイントを、すべてExcelファイル（*.xls、*.xlsx）、CSVファイル（*.csv）、MDF3ファイル（*.dat）、MDF4ファイル（*.mf4）のいずれかにエクスポートします。これらのデータポイントは、散布図内で開く赤い点として表示されます。

    オーバーラップが存在しない場合や、オーバーラップ部分にデータポイントが1つも含まれていない場合は、この操作は実行できません。

  • Export Union of Selected Data

    すべての囲み線に含まれるデータポイント（開く黒以外の色の点）を、すべてExcelファイル（*.xls、*.xlsx）、CSVファイル（*.csv）、MDF3ファイル（*.dat）、MDF4ファイル（*.mf4）のいずれかにエクスポートします。

    この機能は、オーバーラップ部分と非オーバーラップ部分が適用対象です。

  • Close

    ウィンドウを閉じます。

  • Remove all Rectangles

    ウィンドウ内に描画されたすべての囲み線を消去します。

  • Set Outlier Threshold（Residuals over * ／ Measured vs. Predicted ウィンドウのみ）

    散布図内に、外れ値のしきい値を調整する Outlier Threshold スライダと Sigma 編集フィールド（標準偏差）を開く表示します。スライダの調整可能範囲は、10‑14～1（有意水準）です。

  • Detect and Mark Outlier（Residuals over * ／ Measured vs. Predicted ウィンドウのみ）

    定義された基準に基づいてすべての外れ値を識別し、赤い丸印で囲んでマークします。

  • Unmark All Points

    外れ値のマークを消去します。

  • Delete Marked Points

    マークされている外れ値を削除します。

  • Set Marked Points Active

    RMSEの計算と最適化の際には、アクティブなポイントが考慮されます。

  • Set Marked Points Inactive

    RMSEの計算と最適化の際には、非アクティブなポイントは無視されます。

  • Set Marked Points Weights

    "Data Weights" ウィンドウが開き、選択されているデータポイントの重みを設定することができます。

  • Select Axes

    Select Axes ウィンドウが開き、表示する軸のペアを選択することができます。

  • Additional Scatter Plot

    Select Axes ウィンドウが開き、表示する軸のペアを選択することができます。新しいウィンドウが開いて、元の散布図にリンクした新しい散布図が表示されます。新しく表示された散布図と元の散布図は同じデータを使用し、互いに依存し合います。これは追加するすべてのウィンドウに適用されます。

  • Plot Settings

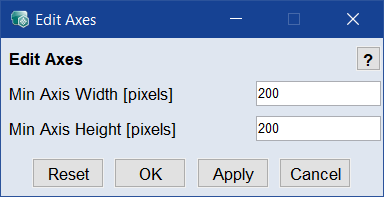

    開くEdit Axes ウィンドウを開いて、プロットの最小サイズをピクセル数で設定します。Min Axis Width または Min Axis Height を変更して OK または Apply をクリックすると、新しい値より小さい散布図は自動的に調整され、設定された最小サイズになります。必要に応じてスクロールバーが表示されます。

    注記

    Edit Axes ウィンドウの設定内容は、ASCMO-MOCA全体の共通情報として保存され、すべての散布図に適用されます。

  • Prepare Print

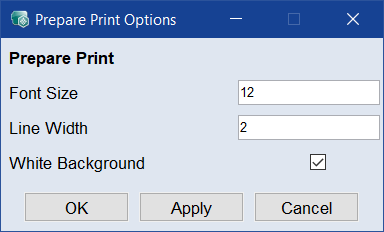

    開くPrepare Print Options ウィンドウを開いて、プロット領域の外観を設定します。この設定は散布図ウィンドウを閉じるとリセットされます。

  • Save as Bitmap

    ウィンドウの内容をグラフィックフォーマットで保存します。

  • Copy to Clipboard

    ウィンドウの内容をビットマップイメージとしてクリップボードにコピーします。

  • Save View / Save View as（Data -* ／ Function Node - * ／ Data and Nodes - * ウィンドウのみ）

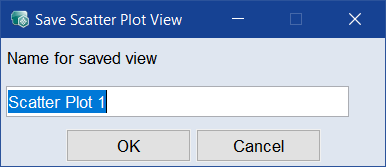

    開くStore Scatter Plot View ウィンドウが開き、散布図ウィンドウの現在のビューを任意の名前で保存することができます。散布図の軸を選択するを参照してください。

    保存した散布図のレイアウトを開くには、メインウィンドウで My Views → <view_name> を選択します。

  • Load View

    Select Saved View ウィンドウが開き、保存されたビューを選択して表示することができます。

  • Remove Saved View（Data -* ／ Function Node - * ／ Data and Nodes - * ウィンドウのみ）

    メインウィンドウの My Views → <view_name> リストから、現在選択されているビューを削除します。

  • Filter Data（Data -* ／ Function Node - * ／ Data and Nodes - * ウィンドウのみ）

    Filter Data ウィンドウが開き、データ用フィルタを定義することができます。データのフィルタリングを行うを参照してください。

開くHelp

    • User Guide：ユーザーガイド（PDF）が開きます

    • Online Help：オンラインヘルプが開きます（F1）。

    • Interface Help：インターフェースヘルプが開きます。

    • License：ETASライセンスマネージャが開きます。

    • Support：ETASのサポート窓口の情報が表示されます。

    • Safety Advice：ETASの安全に関する注意事項が開きます。

    • About：Aboutウィンドウが開き、ASCMOで使用されているOSSについての情報などが表示されます。

開くツールバー

    使用できるツールバーボタンは、以下の表のとおりです。

    Zoom In

    プロットをクリックすると表示が拡大されます。

    Zoom Out

    プロットをクリックすると表示が縮小されきます。

    Pan

    プロットをウィンドウ内で移動させることができます。

    Mouse selection in plot with rectangle

    四角形の選択ツールでプロット内の領域を選択します。

    Mouse selection in plot with lasso

    投げ縄の選択ツールでプロット内の領域を選択します。

    Update

    ウィンドウ内のプロット表示を更新します。

プロット領域

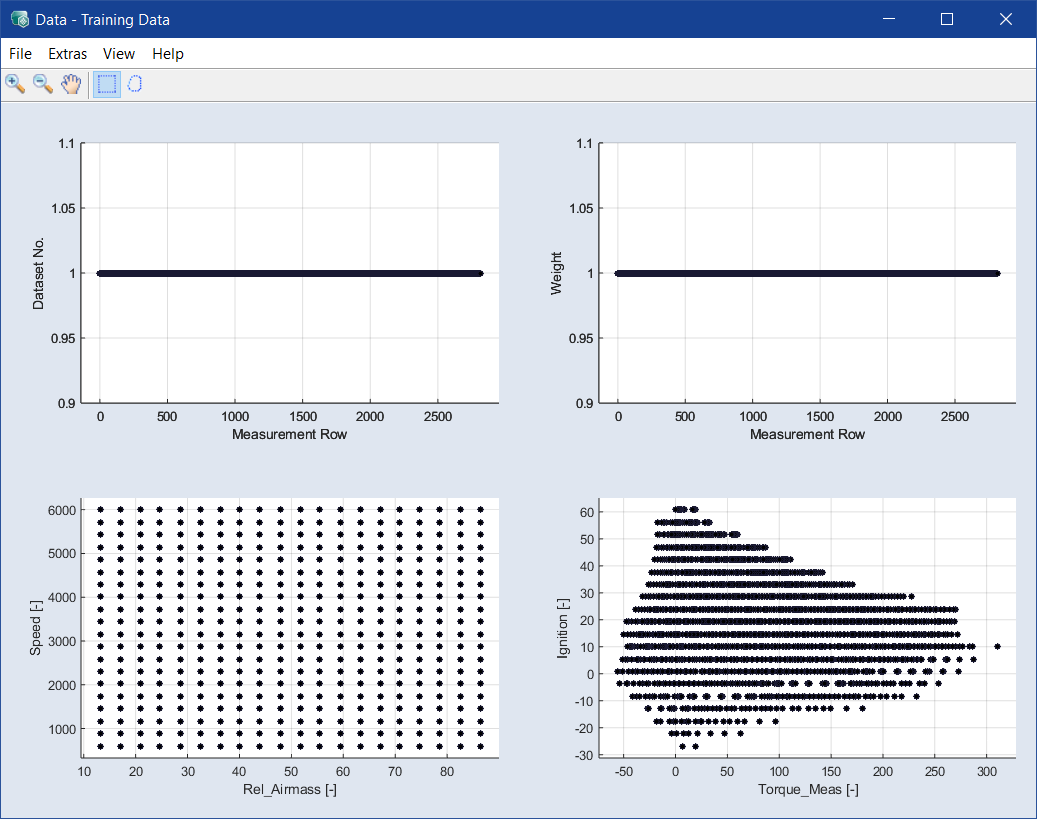

散布図が表示されます。

実行できる操作

散布図の軸を選択する（Data -* ／ Function Node - * ／ Data and Nodes - * ウィンドウのみ）

データのフィルタリングを行う（Data -* ／ Function Node - * ／ Data and Nodes - * ウィンドウのみ）

散布図上に囲み線を描画する

散布図上の囲み線の移動／サイズ変更を行う

散布図上のポイントをマークして操作する

参照

ファンクションの評価と改良
