Scan <Model Name> for Parameter Mapping

Models ステップ > Parameter Mapping 領域 > Scan

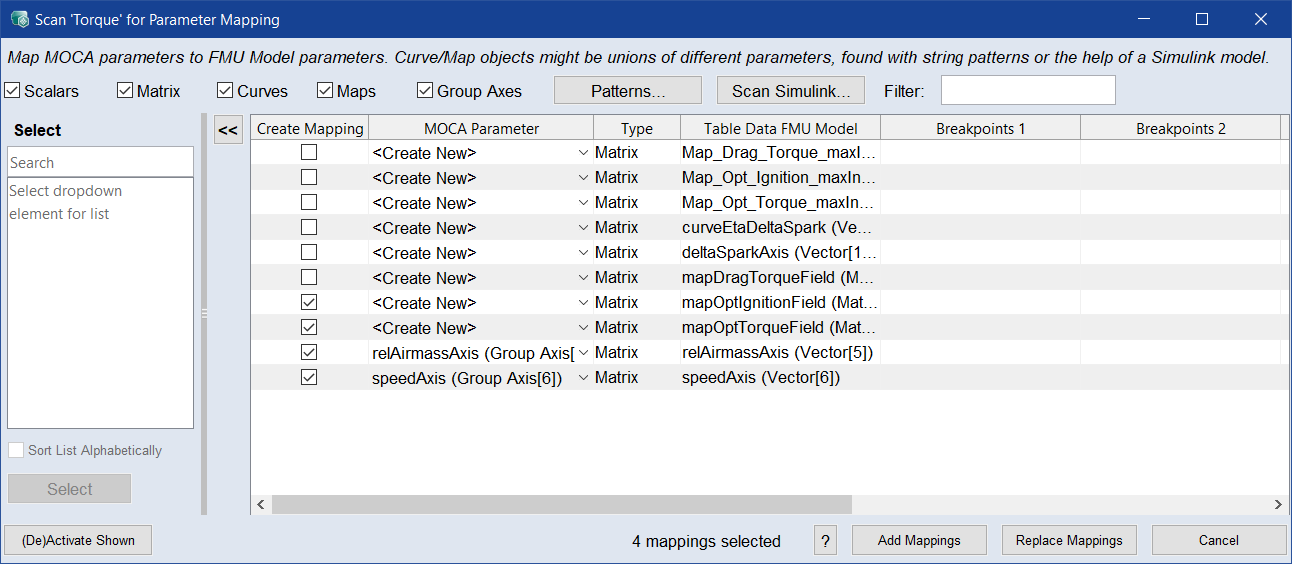

Scan <Model Name> for Parameter Mapping ウィンドウには以下のエレメントが含まれます。

Scalars / Matrix / Curves / Maps

各タイプのパラメータの表示／非表示を切り替えます。

Patterns

Parameters Mapping ウィンドウが開き、カーブ／マップに変数をマッピングするための文字列パターンを定義することができます。

Scan Simulink

Simulinkモデルを開いてルックアップテーブルをスキャンし、FMUに含まれるカーブ／マップの変数を検索します。文字列パターンのマッチング機能でカーブ／マップオブジェクトが見つからない場合は、この機能が役立ちます。

Filter

リストのフィルタリングに使用したい検索文字列を入力して、<Enter> を押します。

フィルタ文字列では大文字と小文字は区別されません。ワイルドカードは使用できません。

FMU名にフィルタ文字列が含まれるパラメータのみがリストに表示されます。たとえば Ignition という文字列を入力すると、"ignition" を含むすべての行が表示されます。

>>/<<

MOCAパラメータを素早く選択するための検索リストの表示／非表示を切り替えます。テーブル内の "MOCA Parameter" ドロップダウンリストを選択すると、一覧が表示されます。

テーブル

"Create Mapping"

このフィールドがオンになっていると、Add Mappings または Replace Mappings でウィンドウを閉じる際にマッピングが作成されます。
MOCA Parameter

FMUパラメータに類似する名前のMOCAパラメータが表示されます。類似する名前のMOCAパラメータが存在しない場合は、この列には Create New と表示され、Add Mappings または Replace Mappings でウィンドウを閉じる際に新しいMOCAパラメータが作成されることを示します。

必要に応じて、ドロップダウンリストを使用して別のMOCAパラメータをFMUパラメータにマッピングしたり、Create New で新しいMOCAパラメータを作成したりすることができます。
Type

選択されているパラメータのタイプが表示されます。新しいパラメータを作成すると、タイプはFMUパラメータから導出されます。
Table Data FMU

パラメータのTable Dataフィールドの内容が表示されます。
Breakpoints 1 ～ Breakpoints 4

FMUパラメータの名前が表示されます。

(De)Activate Shown

Create Mapping 列のチェックボックスを一括してオン／オフします。

状況依存ヘルプ（<F1>）が開きます。

Add Mappings

選択されているマッピングを Parameter Mapping リストに追加します。リスト内の既存のエントリはそのまま保持されます。

Replace Mappings

Parameter Mapping リスト内のエントリをすべて削除し、選択されているマッピングを追加します。

Cancel

設定内容を破棄してウィンドウを閉じます。
