Add FMU to MOCA Parameter Mapping
Models ステップ > Parameter Mapping 領域 > Add

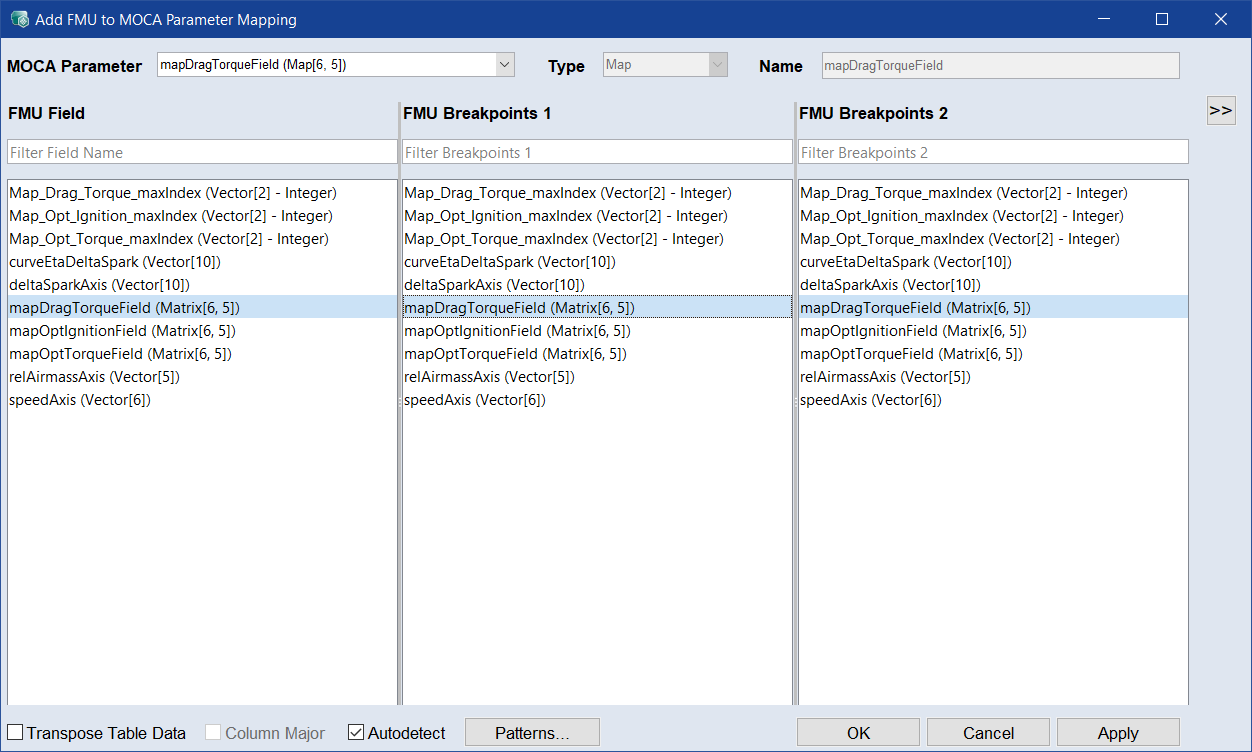

Add FMU to MOCA Parameter Mapping ウィンドウには以下のエレメントが含まれます。
MOCA Parameter
使用できるパラメータが一覧表示されるので、ここからいずれかを選択することができます。<Create New Parameter> を選択して新しいパラメータを作成することもできます。
Type
選択されているパラメータのタイプが表示されます。新しいパラメータを作成する場合は、ここでタイプを選択します。
Name
パラメータ名が表示されます。新しいパラメータを作成する場合は、ここに名前を入力します。
Add FMU Field
MOCAパラメータにマッピング可能なFMUエレメントが表示されます。
入力フィールドに名前を入力することにより、パラメータリストの内容を絞り込むことができます。
Breakpoints
マッピング可能なブレイクポイントが表示されます。これには整合性が要求され、たとえば補間ポイントがマップ／カーブと一致している必要があります。
マップ：1つのフィールドと2つのブレイクポイント軸を選択し、さらにtransposeフィールドなどで変換規則を定義することができます。
カーブ：1つのフィールドと1つのブレイクポイントを選択します。
新しいパラメータ（4Dキューブ）：1つのフィールドと4つのブレイクポイントを選択します。
Transpose Table Data
マップまたは行列（Matrix）タイプのパラメータについて、Transpose Table Data を選択します。
Column Major
通常、データは行の順で扱われます。これを列順に変更するには、チェックボックスをオンにします。
Autodetect
パターンにマッチするMOCAパラメータ、タイプ、軸を自動検索します。
Patterns
Patterns for Curve/Map mapping ダイアログボックスが開き、カーブ／マップを検索するための文字列パターンを定義することができます。
OK
選択されているエレメントを、指定の名前と設定フィールドを持つパラメータにマッピングします。ウィンドウを閉じます。
Apply
設定内容を確定します。ウィンドウは閉じません。
Cancel
設定内容を破棄してウィンドウを閉じます。
