Element Configuration
Visualization ステップ >
> Configure Single Element

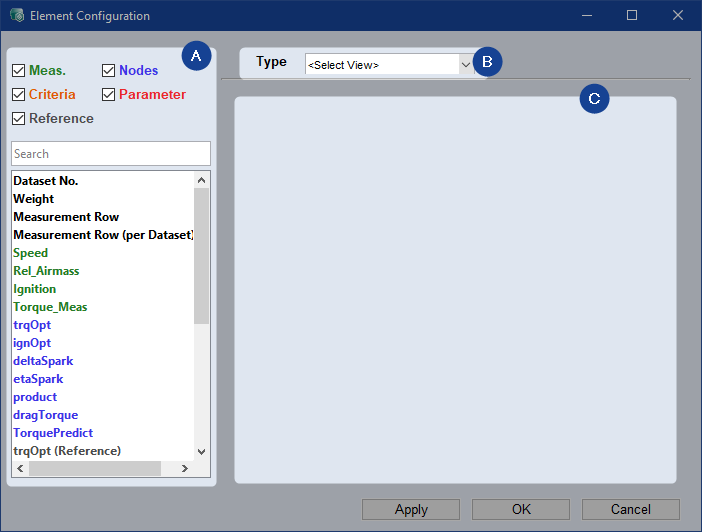

Element Configuration ウィンドウには以下のエレメントが含まれます。
Signals
チェックボックス － 信号タイプのフィルタリングノードとクライテリア信号の場合は、リファレンスデータセットの評価も行えます。
検索バー － 信号の文字列検索。
信号リスト － 各信号を各フィールドにドラッグ＆ドロップできます。
View Type
ドロップダウン － エレメントのビュータイプの選択。
Configuration
領域 － 各エレメントを、選択されているビュータイプに応じて設定します。
|
既存の要素を設定した後に View Type を変更すると、それまでの設定内容は失われます。
|

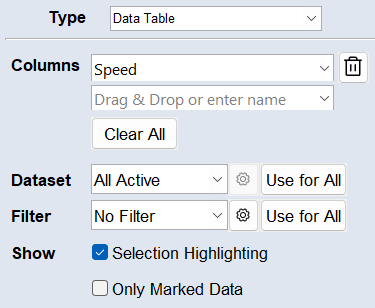

データを構造化してテーブル形式で表示するには、Data Table を使用します。
パラメータ以外はすべて信号として選択できます。
Columns
列として設定する信号を、ドロップダウンから選択、テキスト入力、またはリストからドラッグ&ドロップすることができます。
Comments：テーブルにコメント列を追加するには、Comments ラベルを列フィールドにドラッグ＆ドロップします。テーブル内：コメントを追加するには、セルをクリックしてキー入力します。既存のコメントを編集するには、そのセルをダブルクリックします。既存のコメントを削除するには、削除するセルをクリックして ← Backspace を押します。
テーブルから列を削除するには、
を使用します。
Clear All で、すべての列が削除されます。
Dataset
エレメントビューに使用するデータセット（All Active、Active Training、Active Test）を選択します。特定のデータセット（アクティブなデータセットのみ）を選択するには、ドロップダウンリストの Custom オプション、または
ボタンを使用します。Use for All ボタンにより、タブ内の全エレメントに対してコンフィギュレーションが適用されます。アクティブデータセットを変更するには、Data > Active Datasets メニュー、または可視化ステップの Active Datasets ハイパーリンクを使用します。
Filter
エレメントに使用したいフィルタをドロップダウンリストから選択します。新しいフィルタを作成するには、 ボタンを使用します。詳細はデータのフィルタリングを行うを参照してください。Use for All ボタンにより、タブ内の全エレメントに対してフィルタが適用されます。
Show
Selection Highlighting：テーブル内で選択範囲内のデータポイントをハイライト表示します。ハイライトされた列がテーブルに追加されます。
Only Marked Data：選択範囲内のポイントのみを表示します。
信号データをヒストグラムで可視化するには、Histogram プロットを使用します。
Data
データラベルとして設定する信号を、ドロップダウンから選択、テキスト入力、またはリストからドラッグ&ドロップすることができます。
Dataset
エレメントビューに使用するデータセット（All Active、Active Training、Active Test）を選択します。特定のデータセット（アクティブなデータセットのみ）を選択するには、ドロップダウンリストの Custom オプション、または ボタンを使用します。Use for All ボタンにより、タブ内の全エレメントに対してコンフィギュレーションが適用されます。アクティブデータセットを変更するには、Data > Active Datasets メニュー、または可視化ステップの Active Datasets ハイパーリンクを使用します。
Filter
エレメントに使用したいフィルタをドロップダウンリストから選択します。新しいフィルタを作成するには、 ボタンを使用します。詳細はデータのフィルタリングを行うを参照してください。Use for All ボタンにより、タブ内の全エレメントに対してフィルタが適用されます。
Show
Normal Distribution：適合した正規分布（赤色の曲線）をヒストグラム上に表示します。曲線のパラメータ（平均値と標準偏差）は、与えられたデータセットを最も適切に表すように計算されます。
Mean (μ)：データセットの平均値を、ヒストグラム上に垂直な黒色の破線として表示します。これはデータの中心傾向を表します。
Sigma (σ)：標準偏差を、平均値の両側に垂直の灰色の破線として表示します。標準偏差は平均値周辺のデータポイントの分散や広がりを評価するものです。

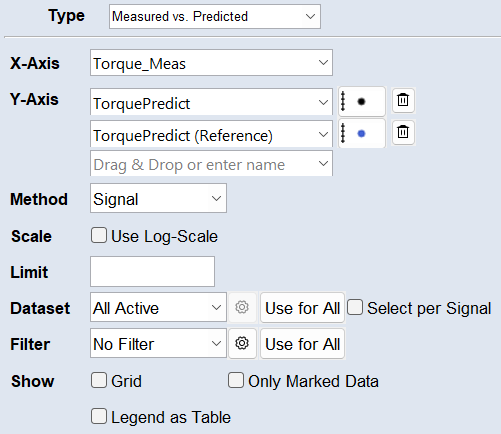

測定信号と予測信号を比較するには、Measured vs Predicted を使用します。
パラメータ以外はすべて信号として選択できます。
X-Axis
X軸として設定する信号を、ドロップダウンから選択、テキスト入力、またはリストからドラッグ&ドロップすることができます
Y-Axis
Y軸として設定する信号を、ドロップダウンから選択、テキスト入力、またはリストからドラッグ&ドロップすることができます14個の信号をY軸として設定することができます。
プロットから信号を削除するには、 を使用します。
Plot Properties
ダイナミックプロットプロパティボタン をクリックして、プロット内の信号の外観を設定します。信号を設定する際に、適切な線種が自動的に選択されます。たとえば、X軸が時間の場合は実線が選択されます。
マーカーとプロット線の外観、および信号を右軸に表示するかどうかを設定できます。プロット上の信号を非表示にするには、Visible チェックボックスをオフにします。ダイナミックプロットプロパティボタンはグレイアウトします。
Method
信号またはその誤差基準を別の信号と比較するかどうかを選択します。
選択できる誤差基準：
Absolute Error：誤差の方向に関係なく、実際の値と予測値の差です。
Relative Error：絶対誤差を実際の値と比較した比率です。これによって、実際の値の大きさと比較した誤差の程度が感覚的にわかります。
Studentized Error：観測値と期待値との差の有意性を評価します。ここではデータのばらつきが考慮されます。
Scale
すべての軸に対数スケールを使用する場合は、Use Log-Scale チェックボックスをオンにします。
Limit
値を誤差の制限範囲（±）として設定します。
制限範囲はプロット内に2本のラインで表示されます。制限範囲の外側のポイントの数とパーセンテージが凡例に表示されます。
Dataset
エレメントビューに使用するデータセット（All Active、Active Training、Active Test）を選択します。特定のデータセット（アクティブなデータセットのみ）を選択するには、ドロップダウンリストの Custom オプション、または ボタンを使用します。Use for All ボタンにより、タブ内の全エレメントに対してコンフィギュレーションが適用されます。アクティブデータセットを変更するには、Data > Active Datasets メニュー、または可視化ステップの Active Datasets ハイパーリンクを使用します。
信号ごとにデータセットを指定するには、Select per Signal チェックボックスをオンにします。各信号の横に ボタンが表示されます。このボタンで Select Datasets ウィンドウが開き、各信号に使用するデータセットを、All Active、Active Training、Active Test、Custom（カスタムな組み合わせ）から選択することができます。これにより、たとえば異なるデータセットの信号を上下に重ねて表示することが可能になります。
Filter
エレメントに使用したいフィルタをドロップダウンリストから選択します。新しいフィルタを作成するには、 ボタンを使用します。詳細はデータのフィルタリングを行うを参照してください。Use for All ボタンにより、タブ内の全エレメントに対してフィルタが適用されます。
Show
Grid：プロットの背景グリッドを表示します。
Only Marked Data：選択範囲内のポイントのみを表示します。
Legend as Table：プロットに多数くの信号が表示されていると、注釈のサイズが非常に大きくなってしまう可能性があるため、プロットの外に
テーブルとして表示することもできます。凡例テーブルでは、ダイナミックボタン をクリックしてプロットプロパティを直接編集することができます。凡例テーブルで信号を選択すると、その信号がプロット上でハイライト表示されます。さらにテーブルには、各カーソルが個別の列で表示されます。

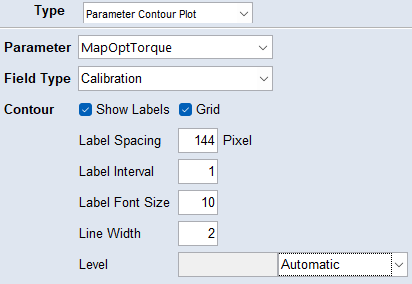

等しいパラメータ値を結んだ線を可視化するには、Parameter Contour Plot を使用します。
ここではパラメータのみ選択できます。
Parameter
パラメータとして設定する信号を、ドロップダウンから選択、テキスト入力、またはリストからドラッグ&ドロップすることができます。
Field Type
フィールドタイプとして使用するデータを選択します。
Contour
プロットにグリッドを表示するには、Grid チェックボックスをオンにします。
等高線にラベルを表示するには、Show Labels チェックボックスをオンにします。
入力フィールドを使って等高線とラベルをカスタマイズします。ラベルの spacing（間隔）、interval（間隔）、font size（フォントサイズ）、等高線の width（幅）を指定できます。
Level：
Automatic：値の範囲全体にまたがる値が選択されます。
Number of Levels：自動的に選択されたレベルのn本の等高線が描かれます。有効な入力値は1～100の整数です。
Manual：各等高線のレベルを単調に増加する値のベクトルで指定します（例：[10, 40, 70, 80]）。
パラメータデータの分布状態を表示するには、Parameter Heatmap を使用します。
ここではパラメータのみ選択できます。
Parameter
パラメータとして設定する信号を、ドロップダウンから選択、テキスト入力、またはリストからドラッグ&ドロップすることができます。
Dataset
エレメントビューに使用するデータセット（All Active、Active Training、Active Test）を選択します。特定のデータセット（アクティブなデータセットのみ）を選択するには、ドロップダウンリストの Custom オプション、または ボタンを使用します。Use for All ボタンにより、タブ内の全エレメントに対してコンフィギュレーションが適用されます。アクティブデータセットを変更するには、Data > Active Datasets メニュー、または可視化ステップの Active Datasets ハイパーリンクを使用します。
Filter
エレメントに使用したいフィルタをドロップダウンリストから選択します。新しいフィルタを作成するには、 ボタンを使用します。詳細はデータのフィルタリングを行うを参照してください。Use for All ボタンにより、タブ内の全エレメントに対してフィルタが適用されます。
Show Colorbar/as Table
ヒートマップをカラーバーまたはテーブルで表示するには、該当するチェックボックスをオンにします。

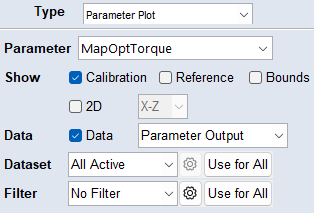

マップやカーブなどのパラメータを可視化するには、Parameter Plot を使用します。
ここではパラメータのみ選択できます。
Parameter
パラメータとして設定する信号を、ドロップダウンから選択、テキスト入力、またはリストからドラッグ&ドロップすることができます。
各チェックボックスで、表示する内容を設定できます：
- ワーキングパラメータセットのパラメータ（Calibration）
-
リファレンスパラメータセット／初期のパラメータセット（Reference、参照パラメータを扱うを参照）
-
上限値と下限値（Bounds、カーブ／マップパラメータの場合のみ使用可能）
-
プロット内に黒い点で示されるデータポイント。ドロップダウンリスト（Data）から表示するデータを選択します。
プロジェクトの信号と、特別な信号 Parameter Output が使用できます。Parameter Output には、パラメータにより評価された入力信号が表示されます。これは、入力信号の分布を見るのに役立ちます。
|
選択されているデータポイントをパラメータプロットに表示するには、Data チェックボックスをオンにします。
|
2D View
チェックボックスをオンにすると、パラメータが2Dプロットとして表示されます。ドロップダウンメニューで、X-Z 軸と Y-Z 軸のどちらを2DプロットのX/Y軸として表示するかを選択します。
X-Z または Y-Z の面の断面がテーブル表示されます。いずれかの行を選択すると、そのデータが2Dプロット上に接続された点として表示されます。テーブル内で複数のカットを選択（Ctrl ／ Shift）すると、複数の値がプロット表示されます。
Dataset
エレメントビューに使用するデータセット（All Active、Active Training、Active Test）を選択します。特定のデータセット（アクティブなデータセットのみ）を選択するには、ドロップダウンリストの Custom オプション、または ボタンを使用します。Use for All ボタンにより、タブ内の全エレメントに対してコンフィギュレーションが適用されます。アクティブデータセットを変更するには、Data > Active Datasets メニュー、または可視化ステップの Active Datasets ハイパーリンクを使用します。
Filter
エレメントに使用したいフィルタをドロップダウンリストから選択します。新しいフィルタを作成するには、 ボタンを使用します。詳細はデータのフィルタリングを行うを参照してください。Use for All ボタンにより、タブ内の全エレメントに対してフィルタが適用されます。
パラメータ値を構造化されたテーブルで表示するには、Parameter Table を使用します。
ここではパラメータのみ選択できます。
Parameter
パラメータとして設定する信号を、ドロップダウンから選択、テキスト入力、またはリストからドラッグ&ドロップすることができます。
Field Type
フィールドタイプとして使用するデータを選択します。
Show
参照値との差をヒートマップとしてテーブルに表示するには、チェックボックスをオンにします。

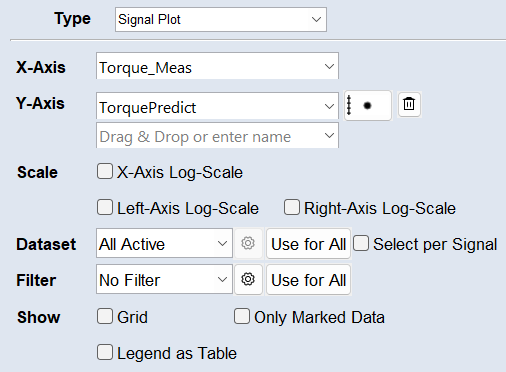

データを散布図またはスコープ図で表示するには、Signal Plot を使用します。
パラメータ以外はすべて信号として選択できます。
X-Axis
X軸として設定する信号を、ドロップダウンから選択、テキスト入力、またはリストからドラッグ&ドロップすることができます
Y-Axis
Y軸として設定する信号を、ドロップダウンから選択、テキスト入力、またはリストからドラッグ&ドロップすることができます14個の信号をY軸として設定することができます。
プロットから信号を削除するには、 を使用します。
Plot Properties
ダイナミックプロットプロパティボタン をクリックして、プロット内の信号の外観を設定します。信号を設定する際に、適切な線種が自動的に選択されます。たとえば、X軸が時間の場合は実線が選択されます。
マーカーとプロット線の外観、および信号を右軸に表示するかどうかを設定できます。プロット上の信号を非表示にするには、Visible チェックボックスをオフにします。ダイナミックプロットプロパティボタンはグレイアウトします。
Scale
軸に対数スケールを使用する場合は、*-Axis Log-Scale チェックボックスをオンにします。
Dataset
エレメントビューに使用するデータセット（All Active、Active Training、Active Test）を選択します。特定のデータセット（アクティブなデータセットのみ）を選択するには、ドロップダウンリストの Custom オプション、または ボタンを使用します。Use for All ボタンにより、タブ内の全エレメントに対してコンフィギュレーションが適用されます。アクティブデータセットを変更するには、Data > Active Datasets メニュー、または可視化ステップの Active Datasets ハイパーリンクを使用します。
信号ごとにデータセットを指定するには、Select per Signal チェックボックスをオンにします。各信号の横に ボタンが表示されます。このボタンで Select Datasets ウィンドウが開き、各信号に使用するデータセットを、All Active、Active Training、Active Test、Custom（カスタムな組み合わせ）から選択することができます。これにより、たとえば異なるデータセットの信号を上下に重ねて表示することが可能になります。
Filter
エレメントに使用したいフィルタをドロップダウンリストから選択します。新しいフィルタを作成するには、 ボタンを使用します。詳細はデータのフィルタリングを行うを参照してください。Use for All ボタンにより、タブ内の全エレメントに対してフィルタが適用されます。
Show
Grid：プロットの背景グリッドを表示します。
Only Marked Data：選択範囲内のポイントのみを表示します。
Legend as Table：プロットに多数くの信号が表示されていると、注釈のサイズが非常に大きくなってしまう可能性があるため、プロットの外にテーブルとして表示することもできます。凡例テーブルでは、ダイナミックボタン をクリックしてプロットプロパティを直接編集することができます。凡例テーブルで信号を選択すると、その信号がプロット上でハイライト表示されます。さらにテーブルには、各カーソルが個別の列で表示されます。

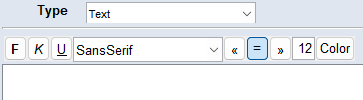

テキストエレメントを表示するには、Text を使用します。
以下のスタイル設定が行えます。
-
フォント（タイプ、サイズ、太さ、色）
-
斜体／下線の指定、アライニング
変更内容は、常にテキスト全体に適用されます。
全タイプの信号をドラッグ＆ドロップでき、その名前をテキストフィールドにコピーすることができます。
Apply
設定内容を確定します。ウィンドウは閉じません。
OK
設定内容を確定してウィンドウを閉じます。
Cancel
設定内容を破棄してウィンドウを閉じます。
