ファンクションのモデリング

このチュートリアルでは、以下のようなエンジントルクモデルのファンクションを構築します。

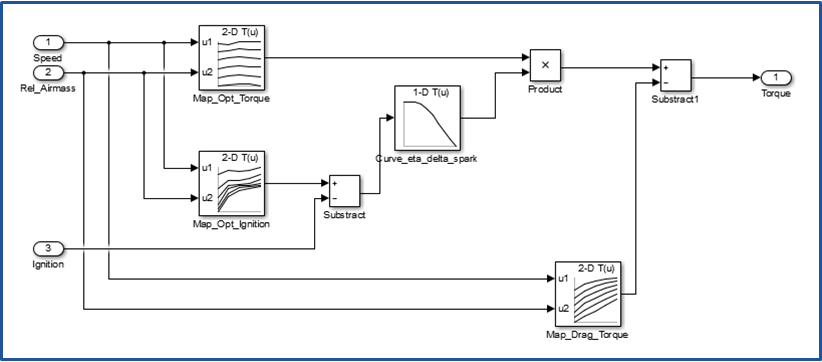

図8: モデリングされるファンクションの構造

注記
ファンクションは必ず左から右へとセットアップします。

モデリングされるファンクションの構造に示すモデルファンクションには以下の入力が含まれています。

• 1 - Speed
• 2 - Rel_Airmass
• 3 - Ignition

これらの入力に加えて、ステップ1では計測されたモデル出力 Torque_Meas もインポートしました（ステップ1：データのインポートを参照）。これらの値は、最適化の際に、測定値とファンクション予測 TorquePredict の偏差を最小化するための参照値として使用されます。

このチュートリアルでは、以下の作業を行います。

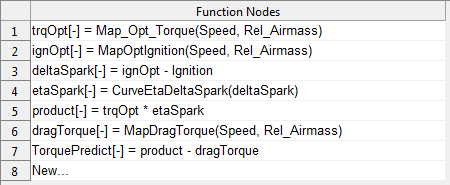

TorquePredict ノードが作成されると、最適化の対象となる物理的トルクモデルのファンクションがすべて作成されたことになります。Function Nodes フィールドは以下のようになります。

注記
メイン作業ウィンドウの Edit Mode オプション（ステップ5：ファンクションの構築を参照）をオンにすると、Function Nodes テーブル内のノードの定義を直接変更することができます。データ、パラメータ、ノードの名前は%で囲みます。

次のステップ（ステップ3：パラメータ）では、作成されたパラメータをチェックして調整することができます。
