Oscilloscope
L'oscilloscope permet de visualiser de manière graphique l'évolution dans le temps des signaux.

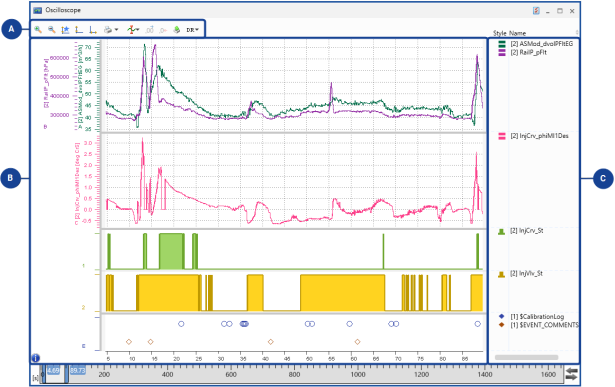

L'oscilloscope est divisé en plusieurs zones :
|
N° |
Description |
|---|---|
|
|
Barre d'outils Ici apparaissent différentes icônes correspondant à des fonctions spécifiques. Pour une description détaillée des fonctions de la barre d'outils, voir Barre d'outils de l'oscilloscope. |
|
|
Zone de bandes Les signaux sont représentés sur l'oscilloscope sous forme de bandes pour une meilleure vue d'ensemble. Pour de plus amples informations, voir Utiliser des bandes. |
|
|
Liste de signaux La liste des signaux contient les informations sur les signaux et les valeurs de curseurs. Pour de plus amples informations, voir Ajuster la liste des signaux. |
