Diagramme de distribution du signal

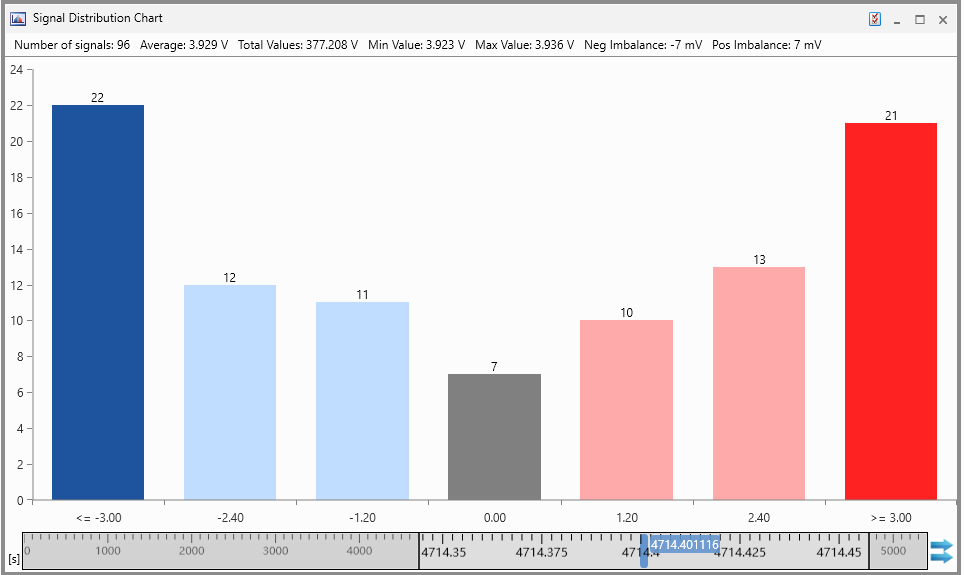

Le Diagramme de distribution du signal est un instrument d'analyse statistique. Le diagramme est calculé sur la base des valeurs de signal à un moment donné. Dans le diagramme, la hauteur de chaque barre représente le nombre de signaux qui se situent dans la plage de valeurs définie pour la classe concernée.

Couleur des barres

Description

Signaux avec une valeur inférieure à la classe la plus basse

Signaux avec un écart négatif par rapport à la moyenne

Signaux avec une valeur autour de la moyenne

Signaux avec un écart positif par rapport à la moyenne

Signaux avec une valeur supérieure à la classe la plus élevée

Vous pouvez exécuter les actions suivantes :

Pour définir les propriétés du Diagramme de distribution du signal

Le set complet des possibilités de configuration de l'instrument est disponible dans la fenêtre d'ancrage Propriétés. Les infobulles y donnent une description détaillée des propriétés et des options possibles.

  1. Faites l'une des actions suivantes :

    • Dans l'instrument cliquez sur .

      ou

    • Sélectionnez l'instrument et cliquez sur Alt+Entrée.

      ou

    • Dans l'instrument effectuez un clic droit et sélectionnez Propriétés dans le menu contextuel.

Pour affecter des signaux

Pour comprendre comment sélectionner les signaux pertinents et les assigner à l'instrument souhaité, visionnez notre vidéo Selecting Signals.

Pour comprendre comment assigner les signaux à un instrument nouveau ou existant, voir Affecter des signaux aux instruments.

Remarque : chaque signal ne peut être ajouté qu'une seule fois.

Pour définir le nombre de classes et leurs plages de valeurs

  1. Ouvrez la fenêtre Propriétés de l'instrument comme décrit ci-dessus.

  2. Dans Nombre de classes, sélectionnez le nombre de classes dans le menu déroulant. Seuls les nombres impairs sont disponibles.

  3. Dans le champ Taille d'intervalle [mV], entrez la valeur de la taille de l'intervalle.

  4. Toutes les modifications sont appliquées immédiatement.

La classe centrale est toujours alignée avec la valeur de déséquilibre 0. Le nombre de classes et la taille de l'intervalle définissent la plage de valeurs globale de l'histogramme. Le nombre de signaux ayant des valeurs de déséquilibre plus basses ou plus élevées est affiché sous forme de colonnes supplémentaires dans des couleurs plus foncées à gauche et à droite.

Pour identifier les signaux d'une classe

Passez la souris sur la classe correspondante. L'infobulle affiche la liste des signaux qui se situent dans la plage de valeurs de la classe.

Pour déplacer ou copier des signaux du Diagramme de distribution du signal vers un autre instrument

  1. Sélectionnez la classe à partir de laquelle vous souhaitez déplacer ou copier les signaux vers un autre instrument.

  2. Effectuez l'une des actions suivantes :

Pour supprimer un signal

  1. Cliquez sur la fenêtre Gestionnaire de configuration.

  2. Dans l'instrument Diagramme de distribution du signal sélectionnez les signaux que vous souhaitez supprimer.

  3. Appuyez sur Suppr.
