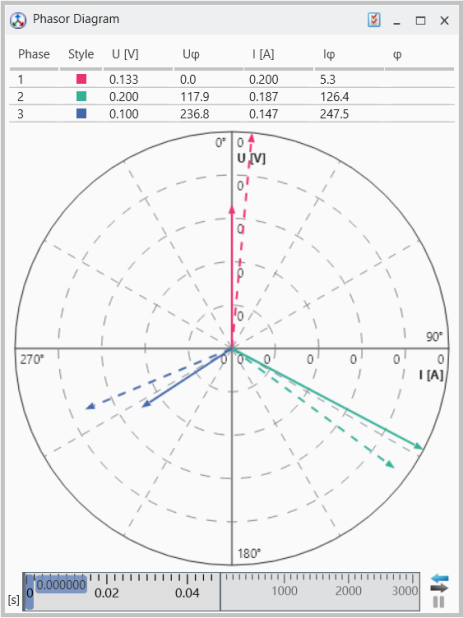

Diagramme des phaseurs

Un diagramme de phaseurs est utilisé pour visualiser et analyser les grandeurs CA (courant alternatif) telles que la tension, le courant et l'angle de phase. Il affiche ces quantités sous forme de phaseurs, c'est-à-dire de vecteurs rotatifs qui représentent les formes d'onde sous une forme simplifiée et statique.

Cela permet de voir facilement les amplitudes des signaux attribués et les différences entre les phases. Les différentes phases sont indiquées par des couleurs prédéfinies telles que le rouge, le vert et le bleu.

Les phaseurs de tension sont représentés par des lignes pleines, tandis que les phaseurs de courant sont représentés par des lignes pointillées. La longueur d'un phaseur représente l'amplitude du signal de tension ou de courant. L'angle entre le phaseur de tension et le phaseur de courant représente le déphasage entre les deux grandeurs dans chaque phase.

Vous pouvez exécuter les actions suivantes :

Pour ajouter des signaux

  1. Déplacez par glisser-déposer chacun des signaux d'entrée individuellement dans le tableau situé au-dessus du diagramme.
  2. Assurez-vous que les signaux sont correctement attribués en fonction des grandeurs physiques et des phases.

Pour remplacer un signal

Pour remplacer un signal déjà attribué

  1. déplacez par glisser-déposer un autre élément dans la cellule du tableau.

Suppression de signaux

Les signaux ne peuvent être supprimés que via le Gestionnaire de configuration.

  1. Développez la vue du diagramme de phaseurs correspondant pour voir les signaux attribués.
  2. Sélectionnez le ou les signaux à supprimer et supprimez-les à l'aide de l'entrée dans le menu contextuel.

Pour déplacer ou copier des signaux

Pour déplacer ou copier un signal de l'instrument diagramme de phaseurs vers un autre instrument,

  1. Sélectionnez le signal à partir duquel vous souhaitez déplacer ou copier les signaux vers un autre instrument.

  2. Effectuez l'une des actions suivantes :

    Les mêmes opérations sont également prises en charge dans le Gestionnaire de configuration.

    Si l'instrument cible se trouve sur une autre couche, utilisez les onglets de couche pour naviguer vers la couche souhaitée.

    Pour créer un nouvel instrument, déplacez et déposez les signaux sélectionnés sur un espace vide de la couche ou sur l'onglet Couche.

    Lorsque vous déplacez ou copiez un signal, MDA vérifie si l'instrument cible prend en charge la représentation actuelle des données. Si ce n'est pas le cas, la représentation physique des données est utilisée à la place.

Pour affecter des signaux à un nouvel instrument

Pour comprendre comment sélectionner les signaux pertinents et les assigner à l'instrument souhaité, visionnez notre vidéo Selecting Signals.

Pour modifier la plage visible

Modifiez les valeurs Tension maximale visible et Courant maximal visible dans la fenêtre Propriétés. Les valeurs modifiées sont ensuite reflétées dans l'échelle graphique correspondante.

Deux options sont disponibles pour la plage visible dans la fenêtre Propriétés :

Nom de la valeur

Définition de la valeur

Tension maximale visible

Tension maximale visible qui sera affichée.

Courant maximal visible

Courant maximal visible qui sera affiché.
