Trier et filtrer

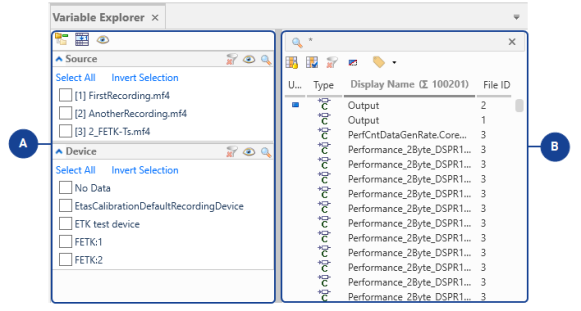

L'Explorateur de variables est subdivisé en deux zones :

N°	Description
	Filtre Des entrées de plusieurs catégories (par ex. Source, Dispositif, etc.) peuvent être sélectionnées. Elles définissent les variables affichées dans la liste de variables de l'Explorateur de variables. Ouvrez ou fermez la zone des filtres en cliquant sur le séparateur. Agrandissez ou réduisez la largeur de la zone en faisant glisser le séparateur.
	Liste de variables Liste de toutes les variables correspondantes aux critères de recherche et de filtrage. De là, les variables peuvent être sélectionnées afin d'être utilisées pour différentes opérations, comme l'affichage sur un instrument, l'export dans un fichier de mesure, ou l'utilisation comme entrée pour un signal calculé.

Pour trouver les signaux désirés, l'Explorateur de variables offre différentes fonctionnalités :

	Réduire toutes les catégories Ferme simultanément toutes les catégories.
	Accordéon Permet de ne voir qu'une seule catégorie à la fois. Si vous activez le mode accordéon, les catégories choisies sont développées alors que toutes les autres sont réduites.
	Activer/désactiver filtres Applique les filtres sélectionnés. Quand vous désactivez les filtres, la sélection d'origine est maintenue, même si vous effacez tous les filtres en utilisant l'icône en forme d'entonnoir en haut dans la liste de variables.
	Effacer filtres Supprime toutes les entrées sélectionnées dans une catégorie ou tous les filtres dans l'Explorateur de variables.
	Rechercher éléments Recherche des éléments par catégorie ou dans la liste de variables.
	Figer colonnes Pour de plus amples informations, voir Pour figer des colonnes.
	Afficher/Masquer colonnes Pour de plus amples informations, voir Pour afficher ou masquer des colonnes.
	Signaux utilisés/inutilisés Pour de plus amples informations, voir Pour filtrer des signaux utilisés/non utilisés.
	Modifier le nom d'affichage Pour de plus amples informations, voir Définir le nom d'affichage dans l'application.

Vous pouvez exécuter les actions suivantes :

• Pour rechercher des signaux
• Pour filtrer des signaux
• Pour réinitialiser les filtres
• Pour trier les signaux par colonne dans l'Explorateur de variables

Pour rechercher des signaux

Si vous procédez à une recherche dans l'Explorateur de variables, seule la colonne Nom d'affichage est utilisée pour la recherche. La recherche est exécutée pour tous les signaux actuellement répertoriés dans l'Explorateur de variables.

Si vous effectuez une recherche dans une catégorie, seules les entrées correspondantes aux critères de recherche sont affichées dans la liste de catégories.

Si vous procédez à une recherche dans le Gestionnaire de configuration, la recherche est exécutée pour les signaux déjà en cours d'utilisation et affectés à un instrument. Pour de plus amples informations, voir Recherche et filtrage au sein de la configuration.

Faites les actions suivantes :

• Mettez en évidence la fenêtre du champ de recherche.
• Entrez votre chaîne de recherche.

Pour les requêtes de recherche, tenez compte des règles suivantes :

• la recherche ne tient pas compte de la casse ; elle trouve des données, même si l'écriture en majuscule dans le texte diffère de celle du terme recherché.
• Vous pouvez utiliser le ? et les caractères * comme jokers dans votre chaîne de recherche.
• Par défaut, la chaîne de recherche est ajoutée au joker "*" dans le champ de recherche. Si vous voulez rechercher des données commençant par une chaîne spécifique, positionnez le curseur en face de ce joker.
• Si vous également utilisé des filtres, un ET logique est appliqué entre la recherche et les filtres des autres colonnes.

La chaîne de recherche concordante est mise en évidence dans la colonne Nom d'affichage. Si cette colonne n'est pas affichée actuellement, ré-affichez la colonne. Pour de plus amples informations, voir Pour afficher ou masquer des colonnes.

Pour filtrer des signaux

Dans l'Explorateur de variables, il existe temporairement des emplacements différents pour définir les filtres. Selon la disponibilité des métadonnées dans un fichier de mesures, vous avez plus ou moins d'options pour filtrer la liste des variables.

Pour comprendre comment sélectionner les signaux pertinents et les assigner à l'instrument souhaité, visionnez notre vidéo Selecting Signals.

Vous pouvez exécuter les actions suivantes :

• Filtrage dans colonnes

1. Dans l'en-tête de la colonne que vous voulez filtrer, cliquez sur .

   Une liste des critères de filtre possible pour cette colonne s'affiche.

   Dans la colonne Trame, le filtre pour les variables ayant été enregistrées dans plusieurs trames fonctionne comme suit :

   1. Si des variables ont été enregistrées dans plusieurs trames dans INCA et sont stockées dans un fichier individuel, les variables peuvent être filtrées par la trame combinée (par le symbole +) uniquement, et non pas les différentes trames individuelles.

   2. Si des variables ont été enregistrées dans plusieurs fichiers et exportées dans un fichier commun, les variables sont affichées sous forme de liste séparée par un point-virgule et peuvent être filtrées par trame. L'option de filtrage vous permet de ne sélectionner qu'une seule valeur (p. ex. "0,1"). La variable est affichée si l'une de ses trames est utilisée pour le filtrage.

2. Décochez les cases des entrées que vous ne voulez pas voir s'afficher sur la liste. Lors du contrôle de plusieurs filtres dans la liste, un OU logique est appliqué.

3. Cliquez sur Appliquer.

   Le tableau de l'Explorateur de variables affiche les rangées qui concordent avec les critères de filtre définis.

4. Vous pouvez répéter les étapes 1 à 3 pour d'autres colonnes.

   Un ET logique est appliqué entre les filtres des différentes colonnes.

   Toutes les possibilités de filtrage de colonnes seront intégrées dans les filtres par catégories.

• Filtrage par catégories

  Pour voir les signaux désirés dans la liste de variables, vérifiez dans une catégorie les entrées correspondantes.

  Vous pouvez désactiver tous les filtres dans une catégorie. La sélection d'origine est maintenue mais n'a aucun effet sur la liste de variables, même si vous effacez les filtres avec l'icône .

  Les possibilités de filtrage dans les catégories, colonnes et le champ de recherche peuvent être appliquées en combinaison (en utilisant un ET logique). Dans l'en-tête de la colonne Nom d'affichage, le nombre de signaux concordants par rapport au nombre total de signaux est affiché.

Pour filtrer des signaux utilisés/non utilisés

Sur la barre d'outils de l'Explorateur de variables, cliquez sur .

Ce bouton peut prendre trois états différents :

	Affiche tous les signaux utilisés, c'est-à-dire les signaux affectés à un instrument ou utilisés pour le calcule d'un signal.
	Affiche tous les signaux non utilisés, c'est-à-dire les signaux non affectés à un instrument ou inutilisés pour le calcul d'un signal.
	Affiche tous les signaux utilisés et non utilisés.

Pour réinitialiser les filtres

Vous pouvez exécuter les actions suivantes :

1. Effacer tous les filtres

   Pour effacer tous les filtres dans les catégories, colonnes et le champ de recherche, cliquez sur dans la zone de liste de variables.

   Les filtres désactivés dans les catégories restent inchangés.

2. Filtres dans les colonnes

   • Pour réinitialiser les filtres d'une colonne spécifique, cliquez sur .

   • Dans la zone de liste déroulante, cochez la case Sélectionner tout.

3. Filtres dans une catégorie

   • Pour effacer les filtres dans une catégorie, cliquez sur .

   • Pour désactiver les filtres sélectionnés, cliquez sur .

     La sélection d'origine est conservée même si vous effacez les filtres en utilisant l'icône .

Pour trier les signaux par colonne dans l'Explorateur de variables

Dans l'Explorateur de variables, la colonne Nom d'affichage est triée par défaut. Si vous voulez trier une autre colonne, cliquez sur l'en-tête de la colonne en question. La colonne en cours de tri est indiquée par une étiquette de couleur bleue et le soulignement. Le tri ne tient pas compte de la casse. Si les entrées commencent par un nombre, elles sont classées par ordre alphanumérique.
