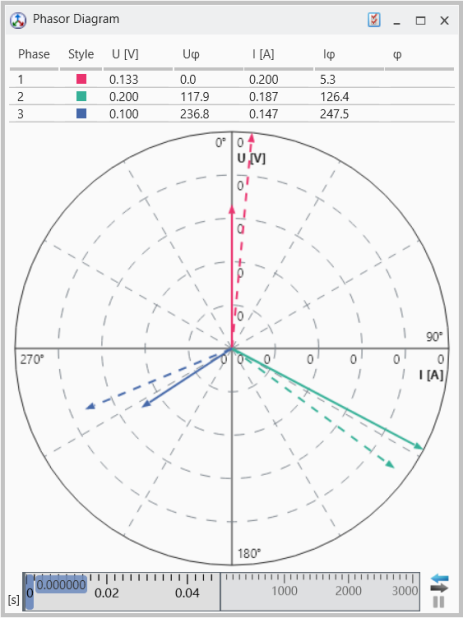

Zeigerdiagramm

Ein Phasendiagramm wird zur Visualisierung und Analyse von Wechselstromgrößen wie Spannung, Strom und Phasenwinkel verwendet. Es zeigt diese Größen als Zeiger an, d. h. rotierende Vektoren, die Wellenformen in einer vereinfachten, statischen Form darstellen.

Es hilft, die Größenordnungen der zugeordneten Signale und die Unterschiede zwischen den Phasen leicht zu erkennen. Die verschiedenen Phasen werden in vordefinierten Farben wie Rot, Grün und Blau angezeigt.

Die Spannungsphasen sind als durchgezogene Linien dargestellt, während die Stromphasen durch gestrichelte Linien dargestellt sind. Die Länge einer Phase stellt die Amplitude des Spannungs- oder Stromsignals dar. Der Winkel zwischen der Spannungs- und dem Stromphase stellt die Phasenverschiebung zwischen den beiden Größen in jeder Phase dar.

Sie können die folgenden Aktionen ausführen:

• So fügen Sie Signale hinzu
• So ersetzen Sie Signale
• So entfernen Sie Signale
• Signale verschieben oder kopieren
• Signale einem neuen Instrument zuweisen
• Den sichtbaren Bereich bearbeiten

So fügen Sie Signale hinzu

1. Ziehen Sie jedes der Eingangssignale einzeln in die Tabelle über dem Diagramm und legen Sie es dort ab.
2. Stellen Sie sicher, dass die Signale im Hinblick auf die physikalischen Größen und Phasen korrekt zugeordnet werden.

So ersetzen Sie Signale

So ersetzen Sie ein bereits zugewiesenes Signal

1. ziehen Sie ein anderes in die Zelle der Tabelle und legen Sie es dort ab.

So entfernen Sie Signale

Signale können nur über den Konfigurationsmanager entfernt werden.

1. Erweitern Sie die Ansicht für das jeweilige Phasendiagramm, um die zugeordneten Signale zu sehen.
2. Markieren Sie das/die zu löschende(n) Signal(e) und entfernen Sie diese über den Eintrag im Kontextmenü.

Signale verschieben oder kopieren

Zum Verschieben oder Kopieren eines Signals aus dem Phasendiagramm-Instrument in ein anderes Instrument,

1. Wählen Sie das Signal aus, von dem Sie die Signale zu einem anderen Instrument verschieben oder kopieren möchten.

2. Führen Sie eine der folgenden Aktionen aus:

   • Signale zwischen Instrumenten verschieben oder kopieren.

   • Um die Signale zu kopieren, drücken Sie zuerst die Taste Strg, bevor Sie die gewählten Signale in einem anderen Instrument platzieren

   Die gleichen Operationen werden auch im Konfigurationsmanager unterstützt.

   Wenn sich das Zielinstrument auf einer anderen Ebene befindet, navigieren Sie mit den Registerkarten der Ebenen zur gewünschten Ebene.

   Um ein neues Instrument zu erstellen, ziehen Sie per Drag-und-Drop die ausgewählten Signale auf einen leeren Bereich der Ebene oder des Ebenenreiters.

   Wenn Sie ein Signal verschieben oder kopieren, prüft der MDA, ob das Zielgerät die aktuelle Datendarstellung unterstützt. Ist dies nicht der Fall, wird stattdessen die physische Datendarstellung verwendet.

Signale einem neuen Instrument zuweisen

Um zu sehen, wie Sie die relevanten Signale auswählen und diese dem gewünschten Instrument zuweisen können, schauen Sie unser Video Selecting Signals.

Den sichtbaren Bereich bearbeiten

Ändern Sie die Werte für die maximal sichtbare Spannung und den maximal sichtbaren Strom im Fenster Eigenschaften. Die bearbeiteten Werte werden dann in der entsprechenden grafischen Skala wiedergegeben.

Für den sichtbaren Bereich stehen im Fenster Eigenschaften zwei Optionen zur Verfügung:

Wert Name	Wert Definition
Maximal sichtbare Spannung	Maximale sichtbare Spannung, die angezeigt wird.
Maximal sichtbarer Strom	Maximaler sichtbarer Strom, der angezeigt wird.
