Sortieren und Filtern

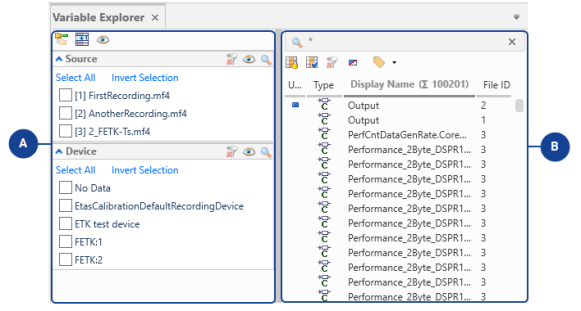

Der Variablen-Explorer ist in zwei Bereiche aufgeteilt:

Nr.	Beschreibung
	Filter Sie können Einträge aus unterschiedlichen Kategorien (z. B. Quelle, Gerät, usw.) auswählen. Diese definieren, welche Variablen in der Variablenliste im Variablen-Explorer angezeigt werden. Öffnen oder schließen Sie den Filterbereich, indem Sie auf den Splitter klicken. Vergrößern oder verkleinern Sie die Breite des Filterbereichs, indem Sie den Splitter verschieben.
	Variablenliste Liste aller Variablen, auf denen die Such- und Filterkriterien zutreffen. Von hier aus können Sie Variablen für die Anwendung in verschiedenen Operationen auswählen, wie z. B. die Anzeige in einem Instrument, den Export in eine Messdatei oder als Input für ein berechnetes Signal.

Um die gewünschten Signale zu finden, bietet der Variablen-Explorer verschiedene Funktionen an:

	Alle Kategorien minimieren Reduziert alle Kategorien gleichzeitig.
	Akkordeon Zeigt immer nur eine Kategorie an. Wenn Sie den Akkordeon-Modus aktivieren, erweitert sich die ausgewählte Kategorie, während alle anderen reduziert sind.
	Filter aktivieren / deaktivieren Wendet die ausgewählten Filter an. Wenn Sie alle Filter deaktivieren, wird die ursprüngliche Auswahl beibehalten, auch wenn Sie alle Filter mit dem Trichter-Symbol in der Variablenliste löschen.
	Filter löschen Löscht alle ausgewählten Einträge in einer Kategorie oder alle Filter im Variablen-Explorer.
	Suchfilter Sucht nach Einträgen per Kategorie oder in der Variablenliste.
	Spalten fixieren Weitere Informationen finden Sie unter Spalten fixieren.
	Spalten anzeigen / ausblenden Weitere Informationen finden Sie unter Spalten anzeigen und ausblenden.
	Verwendete / Nicht verwendete Signale Weitere Informationen finden Sie unter Filtern von genutzten/ungenutzten Signalen.
	Anzeigenamen ändern Weitere Informationen finden Sie unter Anzeigename in der Anwendung definieren.

Sie können die folgenden Aktionen ausführen:

• Signale suchen
• Signale filtern
• Filter zurücksetzen
• Signale im Variablen-Explorer per Spalten sortieren

Signale suchen

Wenn Sie im Variablen-Explorer eine Suche ausführen, wird nur die Spalte Anzeigename zur Suche verwendet. Die Suche wird für alle Signale ausgeführt, die aktuell im Variablen-Explorer aufgelistet sind.

Wenn Sie eine Suche in einer Kategorie ausführen, werden nur die Einträge angezeigt, die auf die Suchkriterien zutreffen.

Wenn Sie eine Suche im Konfigurationsmanager ausführen, wird die Suche für Signale, die bereits verwendet werden und einem Instrument zugewiesen sind, ausgeführt. Weitere Informationen finden Sie unter Suche und Filterung innerhalb der Konfiguration.

Führen Sie die folgenden Aktionen aus:

• Bringen Sie den Fokus auf das Fenster mit dem Suchfeld.
• Geben Sie Ihren Suchbegriff ein.

Berücksichtigen Sie für Suchanfragen folgende Regeln:

• Die Suche ist nicht abhängig von Groß- und Kleinschreibung; sie findet Daten, auch wenn die Großschreibung des Texts vom Suchbegriff abweicht.
• Sie können die Zeichen ? und * als Platzhalter in ihrem Suchbegriff verwenden.
• Standardmäßig ist der Suchbegriff dem * Platzhalter im Suchfeld anhängig. Wenn Sie Daten suchen wollen, die mit einem bestimmten Zeichen beginnen, positionieren Sie den Cursor vor diesen Platzhalter.
• Wenn Sie zusätzlich Filter verwendet haben, wird ein logisches UND, zwischen der Suche und der Filter der anderen Spalten, angewandt.

Der übereinstimmende Suchbegriff wird in der Spalte Anzeigename hervorgehoben. Wenn diese Spalte aktuell nicht angezeigt wird, blenden Sie diese wieder ein. Weitere Informationen finden Sie unterSpalten anzeigen und ausblenden.

Signale filtern

Im Variablen-Explorer gibt es vorübergehend unterschiedliche Möglichkeiten, um Filter zu definieren. Abhängig von der Verfügbarkeit an Metainformationen in einer Messdatei, haben Sie mehr oder weniger Möglichkeiten die Variablenliste zu filtern.

Um zu sehen, wie Sie die relevanten Signale auswählen und diese dem gewünschten Instrument zuweisen können, schauen Sie unser Video Selecting Signals.

Sie können die folgenden Aktionen ausführen:

• Filtern in Spalten

1. Klicken Sie in der Kopfzeile der Spalte, die sie filtern möchten, auf .

   Eine Liste der möglichen Filterkriterien für diese Spalte wird angezeigt.

   In der Spalte Raster funktioniert der Filter für Variablen, die in mehreren Rastern aufgezeichnet worden sind, wie folgt:

   1. Wenn Variablen in INCA in mehreren Rastern aufgezeichnet wurden und in einer einzigen Datei gespeichert sind, können die Variablen nur nach dem kombinierten Raster gefiltert werden (kombiniert per +-Symbol) und nicht nach den verschiedenen Einzelrastern.

   2. Wenn Variablen in mehrere Dateien aufgezeichnet und in eine gemeinsame Datei exportiert worden sind, werden die Variablen als eine durch Semikolon getrennte Liste dargestellt und können pro Raster gefiltert werden. In der Filteroption können Sie nur einen einzelnen Wert auswählen (z. B. "0.1"). Die Variable wird angezeigt, wenn eines ihrer Raster fürs Filtern verwendet wird.

2. Entfernen Sie die Haken der Einträge, die Sie nicht in der Liste angezeigt haben wollen. Bei der Markierung von mehreren Filtern innerhalb der Liste, wird ein logisches ODER angewendet.

3. Klicken Sie Übernehmen.

   Die Tabelle des Variablen-Explorers zeigt die Zeilen an, die mit den festgelegten Filterkriterien übereinstimmen.

4. Sie können Schritte 1-3 für andere Spalten wiederholen.

   Ein logisches UND wird zwischen den Filtern der verschiedenen Spalten angewendet.

   Alle Filtermöglichkeiten für Spalten werden in die Filter per Kategorie integriert.

• Filtern per Kategorien

  Um die gewünschten Signale in der Variablenliste zu sehen, prüfen Sie in einer Kategorie die entsprechenden Einträge.

  Sie können alle Filter in einer Kategorie deaktivieren. Die ursprüngliche Auswahl wird beibehalten, hat aber keine Auswirkung auf die Variablenliste, auch wenn Sie die Filter mit dem Symbol zurücksetzen.

  Die Filtermöglichkeiten in den Kategorien, den Spalten und im Suchfeld können zusammen eingesetzt werden (durch Anwendung eines logischen UND). In der Kopfzeile der Spalte Anzeigename ist die Anzahl der übereinstimmenden Signale gegenüber der Gesamtzahl aller Signale angezeigt.

Filtern von genutzten/ungenutzten Signalen

In der Symbolleiste des Variablen-Explorers, klicken Sie .

Es gibt drei verschiedene Status dieser Schaltfläche:

	Zeigt alle verwendete Signale, d. h. Signale, die einem Instrument zugewiesen sind oder für ein berechnetes Signal verwendet werden
	Zeigt alle nicht verwendeten Signale, d. h. Signale, die keinem Instrument zugewiesen sind und nicht für ein berechnetes Signal verwendet werden
	Zeigt alle verwendete und nicht verwendete Signale

Filter zurücksetzen

Sie können die folgenden Aktionen ausführen:

1. Alle Filter löschen

   Um alle Filter in Kategorien, Spalten und Suchfeld zu löschen, klicken Sie im Bereich Variablenliste.

   Deaktivierte Filter in den Kategorien bleiben unverändert.

2. Filter in Spalten

   • Um den Filter einer speziellen Spalte zurückzusetzen, klicken Sie .

   • Wählen Sie im Drop-down-Menü das Kontrollkästchen Alle auswählen.

3. Filter in Kategorien

   • Um alle Filter in eine Kategorie zu löschen, klicken Sie .

   • Um die ausgewählten Filter zu deaktivieren, klicken Sie .

     Die ursprüngliche Auswahl wird beibehalten, auch wenn Sie die Filter mit dem Symbol zurücksetzen.

Signale im Variablen-Explorer per Spalten sortieren

Im Variablen-Explorer wird standardmäßig nach dem Anzeigenamen sortiert. Wenn Sie eine andere Spalte sortieren wollen, klicken Sie auf die Kopfzeile der entsprechenden Spalte. Die momentan sortierte Spalte wird mit blauer Schrift und einem Unterstrich hervorgehoben. Die Sortierung ist nicht abhängig von Groß- und Kleinschreibung. Starten die Einträge mit einer Nummer, sind sie alphanumerisch sortiert.
