配列ビューワ
配列ビューワは配列シグナルに含まれる各要素を一覧表示し効率的に確認することができます。この分析ウィンドウは、配列データ型に含まれるすべての要素を抽出し、単一の統合ウィンドウ内で可視化します。選択された単一のタイムスタンプに対応する、抽出されたすべての配列値が表示されます。配列型のシグナルと配列型の演算シグナルの両方の視覚化がサポートされています。

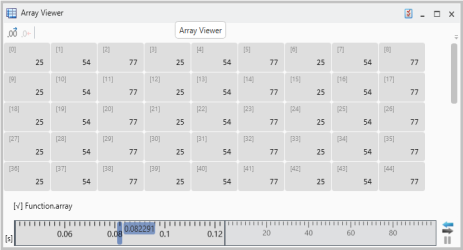

中央には、実際の要素のデータがテーブル形式で表示されます。各セルには、要素の(物理)値が表示されます。各要素はID順に左から右に表示されます。最下部には、配列名のフィールドがあります。
テーブルの中から1つの要素が選択されると、その要素のIDや値、オプションで勾配インジケータや単位が表示されます。この分析ウィンドウには、通常の分析ウィンドウのプロパティだけでなく、オプションで将来的に一部の分析ウィンドウ固有のプロパティも表示されるようになります。
以下の操作を実行できます。
- 入力シグナルを個別に図の上のテーブルにドラッグ&ドロップします。
- シグナルが正しく割り当てられていることを確認してください。
すでに割り当てられているシグナルを置換するには、以下の手順を実行します。
- 別のシグナルをテーブル内のセルにドラッグ&ドロップします。
シグナルの削除はコンフィギュレーションマネージャでのみ行えます。
- 割り当てられたシグナルを確認するにはコンフィグレーションマネージャで対象の配列ビューワを展開してください。
- 削除したいシグナル（複数可）を選択し、ショートカットメニューのエントリを使用して削除します。
配列ビューワ分析ウィンドウから別の分析ウィンドウにシグナルを移動またはコピーするには、以下の手順を実行します。
-
他の分析ウィンドウに移動またはコピーしたいシグナルを選択します。
- 以下のいずれかを行います。
To move or copy signals from one instrument to another instrument.
シグナルをコピーする場合は、Ctrl キーを押しながら選択したシグナルを目的の分析ウィンドウにドロップします。
上記の操作は、コンフィギュレーションマネージャ内でも同じ要領で行うことができます。
対象となる分析ウィンドウが他のレイヤにある場合には、レイヤタブを使用して目的のレイヤにナビゲートします。
新しい分析ウィンドウを作成するには、選択したシグナルをレイヤの空白部分またはレイヤタブにドラッグ&ドロップします。
シグナルを移動／コピーする際には、MDAが、移動／コピー先の分析ウィンドウが元の分析ウィンドウで使用されていたデータ表記をサポートしているかをチェックします。サポートしていない場合は、代わりに物理的なデータ表現が使用されます。
Selecting Signals でも、シグナルを選択して任意の分析ウィンドウに割り当てる方法が説明されています。
- ツールバーで、以下のアイコンのいずれかをクリックします。
- 小数部桁数を増やす場合は、
をクリックします。 小数部桁数を減らす場合は、
をクリックします。
小数点以下の桁数は、すべての配列要素に対して調整され視覚化されます。実際の数値は、配列ビューワの表に表示されます。
- 小数部桁数を増やす場合は、
