Array-Anzeige

Die Array-Anzeige bietet einen direkten, umfassenden Einblick in die einzelnen Elemente eines Array-Signals. Dieses Instrument extrahiert und visualisiert alle Elemente eines Array-Datentyps in einem einzigen, vereinheitlichten Fenster. Es zeigt alle extrahierten Array-Werte an, die einem einzelnen, ausgewählten Zeitstempel entsprechen. Die Visualisierung sowohl von Signalen vom Typ „Array“ als auch von berechneten Signalen vom Typ „Array“ wird unterstützt.

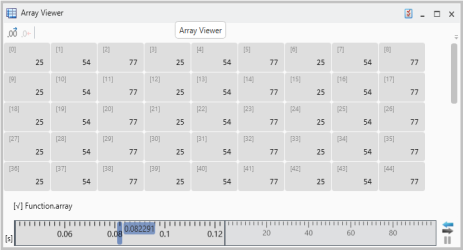

In der Mitte wird die aktuelle Anzeige in einer Tabelle dargestellt. In jeder Zelle ist der (physische) Wert des Elements angegeben. Die Elemente werden nach ID von links nach rechts sortiert und in der nächsten Zeile fortgesetzt. Am unteren Rand befindet sich ein Feld für den Namen des Arrays.

Wenn ein Element in der Tabelle ausgewählt ist, werden die Element-ID, der Wert und die Einheit angezeigt. Das Instrument verfügt über die üblichen Instrumenteneigenschaften und optional in Zukunft über einige instrumentenspezifische Eigenschaften.

Sie können die folgenden Aktionen ausführen:

• So fügen Sie Signale hinzu
• So ersetzen Sie Signale
• So entfernen Sie Signale
• Signale verschieben oder kopieren
• Signale einem neuen Instrument zuweisen
• Array-Anzeige
• Anzahl der Nachkommastellen ändern

So fügen Sie Signale hinzu

1. Ziehen Sie jedes der Eingangssignale einzeln in die Tabelle über dem Diagramm und legen Sie es dort ab.
2. Stellen Sie sicher, dass die Signale im Hinblick auf die physikalischen Größen und Phasen korrekt zugeordnet werden.

So ersetzen Sie Signale

Um ein bereits zugewiesenes Signal zu ersetzen, gehen Sie wie folgt vor:

1. ziehen Sie ein anderes in die Zelle der Tabelle und legen Sie es dort ab.

So entfernen Sie Signale

Signale können nur über den Konfigurationsmanager entfernt werden.

1. Erweitern Sie die Ansicht für die jeweilige Array-Anzeige, um die zugeordneten Signale zu sehen.
2. Markieren Sie das/die zu löschende(n) Signal(e) und entfernen Sie diese über den Eintrag im Kontextmenü.

Signale verschieben oder kopieren

Um ein Signal aus dem Array-Viewer-Instrument in ein anderes Instrument zu verschieben oder zu kopieren, gehen Sie wie folgt vor:

1. Wählen Sie das Signal aus, von dem Sie die Signale zu einem anderen Instrument verschieben oder kopieren möchten.
2. Führen Sie eine der folgenden Aktionen aus:
   • To move or copy signals from one instrument to another instrument.
   • Um die Signale zu kopieren, drücken Sie zuerst die Taste Strg, bevor Sie die gewählten Signale in einem anderen Instrument platzieren.

   Die gleichen Operationen werden auch im Konfigurationsmanager unterstützt.

   Wenn sich das Zielinstrument auf einer anderen Ebene befindet, navigieren Sie mit den Registerkarten der Ebenen zur gewünschten Ebene.

   Um ein neues Instrument zu erstellen, ziehen Sie per Drag-und-Drop die ausgewählten Signale auf einen leeren Bereich der Ebene oder des Ebenenreiters.

   Wenn Sie ein Signal verschieben oder kopieren, prüft der MDA, ob das Zielgerät die aktuelle Datendarstellung unterstützt. Ist dies nicht der Fall, wird stattdessen die physische Datendarstellung verwendet.

Signale einem neuen Instrument zuweisen

Um zu sehen, wie Sie die relevanten Signale auswählen und diese dem gewünschten Instrument zuweisen können, schauen Sie unser Video Selecting Signals.

Anzahl der Nachkommastellen ändern

1. In der Symbolleiste klicken Sie auf eines der folgenden Icons:
   • Um mehr Dezimalstellen anzuzeigen, klicken Sie auf „ “.
   • Um weniger Dezimalstellen anzuzeigen, klicken Sie auf „ “.

   Die Anzahl der Dezimalstellen wird für alle Array-Elemente angepasst und visualisiert; die tatsächliche Anzeige wird in der Tabelle des Array-Viewers dargestellt.
