Visualiseur de tableaux
Le visualiseur de tableaux fournit une vue directe et complète des éléments individuels d'un signal de tableau. Cet instrument extrait et visualise tous les éléments d'un type de données de type tableau dans une seule fenêtre unifiée. Il affiche toutes les valeurs de tableau extraites correspondant à un seul horodatage sélectionné. La visualisation des signaux de type tableau et des signaux calculés de type tableau est prise en charge.

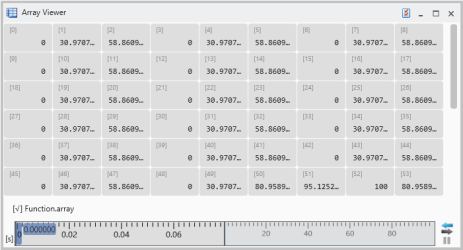

Au centre, l'affichage réel est présenté dans un tableau. Dans chaque cellule, la valeur (phys) de l'élément est affichée. Les éléments sont classés par ID de gauche à droite, puis se poursuivent sur la ligne suivante. En bas, il y a un champ pour le nom du tableau.
Si un élément est sélectionné dans le tableau, son identifiant, sa valeur et son unité s'affichent. L'instrument possède les propriétés habituelles d'un instrument, et éventuellement à l'avenir certaines propriétés spécifiques.
Vous pouvez exécuter les actions suivantes :
- Pour ajouter des signaux
- Pour remplacer des signaux
- Suppression de signaux
- Pour déplacer ou copier des signaux
- Pour affecter des signaux à un nouvel instrument
- Déplacez par glisser-déposer chacun des signaux d'entrée individuellement dans le tableau situé au-dessus du diagramme.
- Assurez-vous que les signaux sont correctement attribués en fonction des grandeurs physiques et des phases.
Pour remplacer un signal déjà attribué
- déplacez par glisser-déposer un autre élément dans la cellule du tableau.
Les signaux ne peuvent être supprimés que via le Gestionnaire de configuration.
- Développez la vue du visualiseur de tableaux correspondant pour afficher les signaux attribués.
- Sélectionnez le ou les signaux à supprimer et supprimez-les à l'aide de l'entrée dans le menu contextuel.
Pour déplacer ou copier des signaux
Pour déplacer ou copier un signal de l'instrument visualiseur de tableaux vers un autre instrument,
-
Sélectionnez le signal à partir duquel vous souhaitez déplacer ou copier les signaux vers un autre instrument.
- Effectuez l'une des actions suivantes :
To move or copy signals from one instrument to another instrument.
Pour copier les signaux, cliquez sur la touche Ctrl avant de déposer les signaux sélectionnés sur l'autre instrument.
Les mêmes opérations sont également prises en charge dans le Gestionnaire de configuration.
Si l'instrument cible se trouve sur une autre couche, utilisez les onglets de couche pour naviguer vers la couche souhaitée.
Pour créer un nouvel instrument, déplacez et déposez les signaux sélectionnés sur un espace vide de la couche ou sur l'onglet Couche.
Lorsque vous déplacez ou copiez un signal, MDA vérifie si l'instrument cible prend en charge la représentation actuelle des données. Si ce n'est pas le cas, la représentation physique des données est utilisée à la place.
Pour affecter des signaux à un nouvel instrument
Selecting Signals.
