ファンクション

ファンクション タブでは、ASCMOのFMU（ファンクショナルモックアップユニット）に含まれる複雑な演算を、容易に利用することができます。

FMUは、必要な入力シグナルを割り当てるだけで簡単に使用することができます。算出された出力は変数エクスプローラに表示され、通常のシグナルと同様に利用できます。

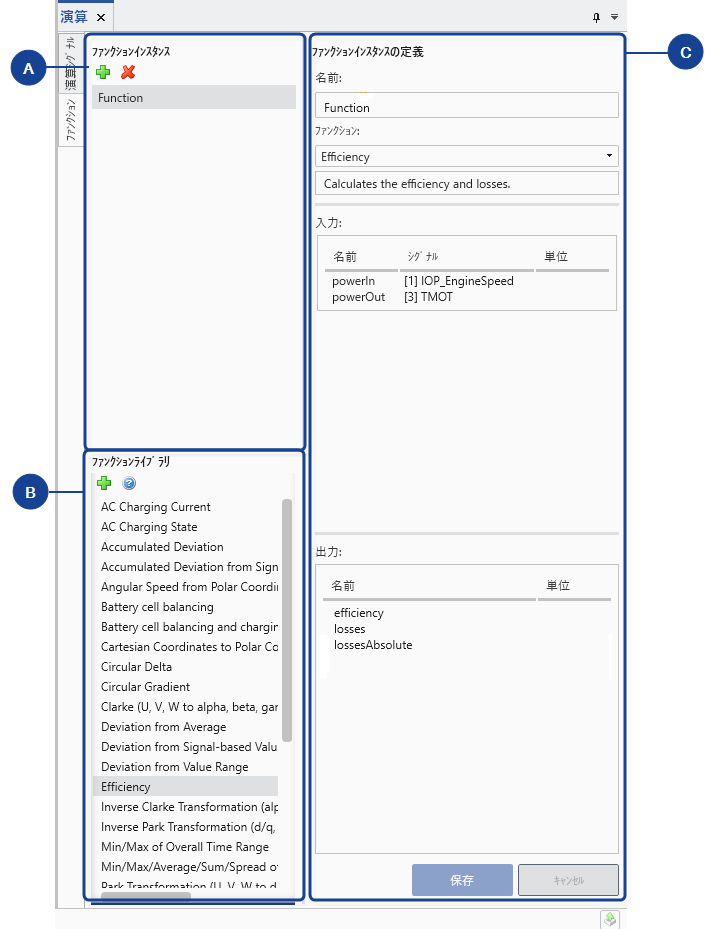

ファンクションエディタは以下のような領域で構成されています。

領域	内容
	全インスタンスのリスト 定義済みファンクションを選択して入力をそれに割り当て、ファンクションインスタンスを作成すると、そのインスタンスが ファンクションインスタンス 領域に表示されます。
	全ファンクションのリスト ファンクションライブラリ 領域には、使用可能なすべての定義済みファンクションとロード済みFMUが表示されます。
	インスタンスの定義領域 インスタンスを定義するには、ドロップダウンリストから定義済みファンクションを選択します。ファンクションの入力に測定シグナルを割り当てるには、測定シグナルを 入力 ブロックにドラッグします。 出力 ブロックには、選択された定義済みファンクションが提供する演算が表示されます。
