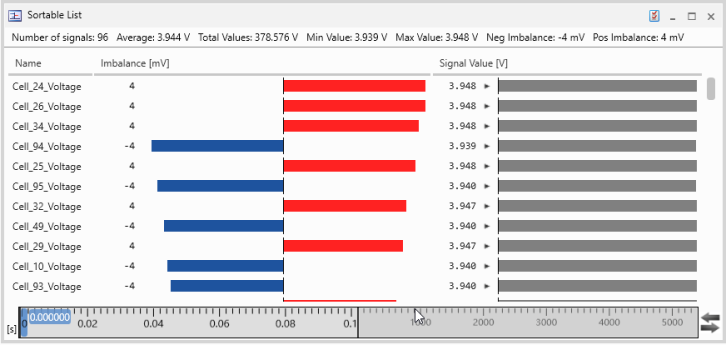

ソータブルリスト
ソータブルリストでは、平均値からの偏差が最も大きいシグナルや、絶対値が最大のシグナル、最小のシグナルなどを素早く特定することができます。
アンバランス値 [mV]
シグナルのアンバランス値が表示されます。各シグナルのアンバランスバーは、青または赤で表示されます。
|
バーの色 |
説明 |
|---|---|
|
|
すべてのシグナルの平均値からの負の偏差を示します。 |
|
|
すべてのシグナルの平均値からの正の偏差を示します。 |
シグナル値 [単位]
シグナルの絶対値が表示されます。
| トレンドインジケータ |
説明 |
|---|---|
|
|
後続サンプルの値が現在のサンプルより小さいことを示します。 |
|
|
後続サンプルの値が現在のサンプルと等しいことを示します。 |
|
|
後続サンプルの値が現在のサンプルより大きいことを示します。 |
以下の操作を実行できます。
この分析ウィンドウに関するすべてのプロパティは、すべて プロパティ ドッキングウィンドウで設定することができます。各プロパティにマウスポインタを合わせるとツールチップが開き、設定に関する詳しい説明が表示されます。
-
以下のいずれかを行います。
-
分析ウィンドウ内で
をクリックします。または
-
分析ウィンドウを選択して Alt+Enter を押します。
または
-
分析ウィンドウ内を右クリックして、ショートカットメニューから プロパティ を選択します。
-
-
位置を変更したい列のヘッダ部を、目的の位置までドラッグします。
-
マウスボタンを放します。
-
いずれかの列を右クリックします。
デフォルト列の名前が一覧表示されます。
-
表示したい列名のチェックボックスにチェックマークを付け、非表示にしたい列名のチェックマークを外します。
Selecting Signals でも、シグナルを選択して任意の分析ウィンドウに割り当てる方法が説明されています。
シグナルを新しい分析ウィンドウまたは既存の分析ウィンドウに割り当てる方法は、分析ウィンドウへのシグナルの割り当て を参照してください。
注記：各シグナルは1回のみ追加できます。
参照： シグナルを置換する。
いずれかの列のヘッダをクリックすると、その列を基準にテーブルを昇順ソートすることができます。同じ列のヘッダをもう一度クリックすると、逆順にソートされます。
-
削除したいシグナルの行を右クリックします。
-
シグナルの削除 を選択します。
