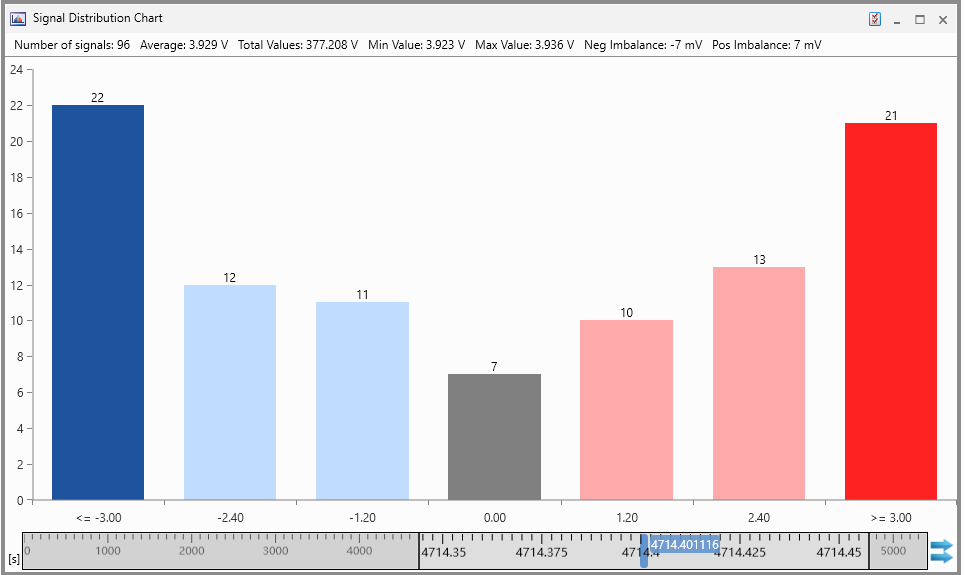

シグナルディストリビューションチャート
シグナルディストリビューションチャートは、統計的分析のための分析ウィンドウです。グラフは、ある時点における各シグナル値に基づいて計算されます。グラフに表示される各バーの高さは、各バケットに定義された値の範囲内にあるシグナルの数を表します。
|
バーの色 |
説明 |
|---|---|
|
|
最小のバケットより小さな値を持つシグナル |
|
|
平均値からの偏差が負であるシグナル |
|
|
平均値周辺の値を持つシグナル |
|
|
平均値からの偏差が正であるシグナル |
|
|
最大のバケットより大きな値を持つシグナル |
以下の操作を実行できます。
シグナルディストリビューションチャートのプロパティを定義する
この分析ウィンドウに関するすべてのプロパティは、すべて プロパティ ドッキングウィンドウで設定することができます。各プロパティにマウスポインタを合わせるとツールチップが開き、設定に関する詳しい説明が表示されます。
-
以下のいずれかを行います。
-
分析ウィンドウ内で
をクリックします。または
-
分析ウィンドウを選択して Alt+Enter を押します。
または
-
分析ウィンドウ内を右クリックして、ショートカットメニューから プロパティ を選択します。
-
Selecting Signals でも、シグナルを選択して任意の分析ウィンドウに割り当てる方法が説明されています。
シグナルを新しい分析ウィンドウまたは既存の分析ウィンドウに割り当てる方法は、分析ウィンドウへのシグナルの割り当て を参照してください。
注記：各シグナルは1回のみ追加できます。
-
上記の方法で、分析ウィンドウのプロパティウィンドウを開きます。
-
バケットの数 プロパティで、ドロップダウンリストからバケットの数を選択します。選択できるのは奇数のみです。
-
インターバルサイズ [mV] フィールドにバケットの間隔の値を入力します。
-
変更内容は、すべて直ちに適用されます。
中央のバケットは常にアンバランス値0にアラインされます。バケットの数とインターバルサイズによって、ヒストグラム全体の値の範囲が定義されます。その範囲を外れたアンバランス値を持つシグナルの数は、左右に追加される濃い色の列で表示されます。
目的のバケットにマウスカーソルを合わせます。ツールチップが開き、そのバケットの値の範囲内にあるシグナルのリストが表示されます。
シグナルディストリビューションチャートに割り当てられているシグナルを別の分析ウィンドウに移動／コピーする
-
他の分析ウィンドウに移動またはコピーしたいシグナルを含むバケットを選択します。
-
以下のいずれかを行います。
-
移動する場合は、選択したシグナルを目的の分析ウィンドウにドラッグ&ドロップします。
-
コピーする場合は Ctrl キーを押しながら上記の操作を行います。
-
-
コンフィギュレーションマネージャをクリックします。
-
目的のシグナルディストリビューションチャートウィンドウ内で、削除したいシグナルを選択します。
-
Delete を押します。
参照
