コンフィギュレーション内のアイテムの検索とフィルタリング
アイテムの検索は、さまざまな範囲で行うことができます。測定ファイルに含まれるシグナルを検索するには、変数エクスプローラで検索を行います。参照： 変数を検索する。コンフィギュレーションマネージャで検索を実行すると、すでに分析ウィンドウに割り当てられているシグナルが対象となります。

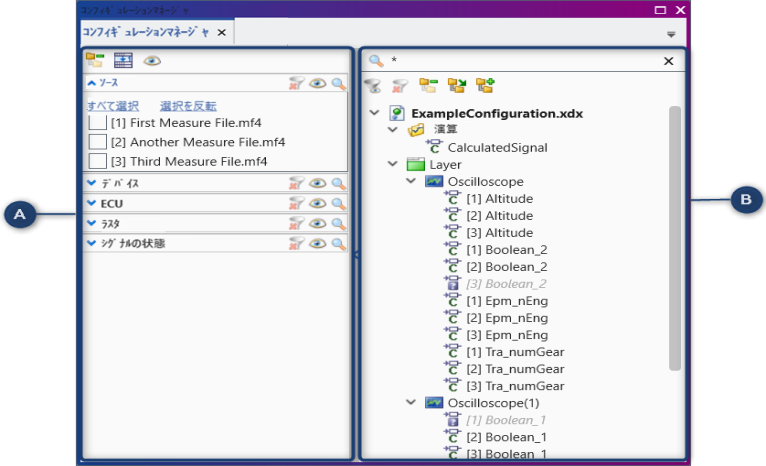

コンフィギュレーションマネージャは2つの領域に分かれています。
|
No. |
説明 |
|---|---|
|
|
フィルタ コンフィギュレーションのツリービュー内のエントリは、複数のフィルタカテゴリでフィルタリングすることができます。 スプリッタをクリック、またはツリー上部の漏斗シンボルをクリックすると、フィルタ領域を開いたり閉じたりすることができます。スプリッタをドラッグして領域の幅を変更することもできます。 |
|
|
コンフィギュレーションのツリービュー コンフィギュレーション内のアイテムが階層的に表示されます。ここには、演算、レイヤ、分析ウィンドウのノードが含まれます。シグナルは最下層にリスト表示されます。
|
必要に応じて、ツリーのエレメントを開いたり閉じたりして階層の表示を調整することができます。
|
|
すべてのカテゴリを閉じる すべてのカテゴリを閉じてレイヤレベルのみ表示します。 |
|
|
分析ウィンドウまで展開 分析ウィンドウのレベルまでツリービューを展開します。 |
|
|
すべて展開 シグナルのレベルまでツリービューを展開します。 |
|
|
アコーディオンモード 1つのカテゴリのみが展開表示されます。カテゴリフィルタ領域をアコーディオンモードに切り替えると、選択されているカテゴリのみが展開され、その他のカテゴリは折り畳まれます。 |
|
|
フィルタの有効化／無効化 選択したフィルタを有効にして適用します。フィルタを無効にしても選択状態は保持され、変数リスト上部の漏斗のアイコンですべてのフィルタを消去した場合も同様です。 |
|
|
フィルタ消去 各カテゴリフィルタの設定、または変数エクスプローラ内のすべてのフィルタ設定を消去します。 |
|
|
文字列検索 カテゴリフィルタのフィルタエントリ、または変数リスト内のアイテムを、文字列でフィルタリングします。 |
コンフィギュレーションマネージャでは、次のアクションを実行できます：
- コンフィギュレーションマネージャを開きます。
- 検索ボックスにフォーカスを移します。
- 検索文字列をキー入力します。
検索クエリ（検索文字列）には以下の規則が適用されます。
- アルファベットの大文字と小文字は区別されません。大文字／小文字を問わず、同じ文字が検索されます。
- ワイルドカードとして、?（任意の1文字）と *（1文字以上の任意の文字）を使用できます。
- デフォルトにおいて、検索文字列の先頭にはワイルドカード "*" が付加されます。アイテム名の先頭文字を特定するには、検索文字列フィールドに表示されているこのワイルドカードを削除してください。
アイテム名の1文字目を入力した時から検索が行われます。一致部分がハイライトされます。アイテムの階層（レイヤ、分析ウィンドウ、シグナル）に関わらず、名前の一部が検索文字列に一致するアイテムがすべて表示されます。いずれかのアイテムを選択してダブルクリックすると、そのアイテムが作業領域の前面に表示されます。
アイテムの追加や削除、名前の変更などを行うと、自動的に検索結果が更新されます。
ツリービュー内に表示されるアイテムを絞り込むには、各カテゴリ内で、必要なエントリのチェックボックスをオンにします。
1つのカテゴリ内で複数のエントリをオンにすると、各エントリがORで論理的に結合されます。
複数のカテゴリや検索ボックスに定義されたフィルタは、論理ANDで結合されます。
1つのカテゴリ内のすべてのフィルタを無効にできます。選択内容は保持されますが、ツリービューには適用されなくなり、
アイコンでフィルタを消去した場合も同様です。
-
すべてのフィルタの消去
カテゴリや検索ボックスのフィルタをすべて消去するには、変数リスト領域の
をクリックします。無効化されたカテゴリフィルタの設定内容は、保持されます。
-
1つのカテゴリ内のフィルタ
-
1つのカテゴリ内のフィルタを消去するには、
をクリックします。 -
選択したフィルタを非アクティブにするには、
をクリックします。 アイコンを使用してフィルタを消去しても、フィルタの選択内容は保持されます。
-
