Utiliser des curseurs

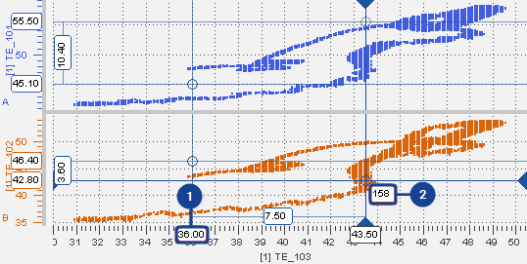

Dans le nuage de points, deux valeurs du signal sont indiquées par des curseurs. Le réticule indique la position exacte du chaque curseur. Si plusieurs bandes existent, deux lignes horizontales par bande apparaissent.

N°

Description

Info bulle sur l'axe de valeur affichant la valeur du signal

Info bulle sur le pointeur-croix des curseurs affichant l'horodatage

Pour découvrir comment utiliser les possibilités de l'instrument Nuage de points, visionnez notre vidéo Using the Scatter Plot.

Pour afficher et masquer des curseur

  1. Pour afficher les curseurs, cliquez sur .

    Vous pouvez aussi utiliser le raccourci Ctrl+R.

    Comme dans l'oscilloscope, un premier curseur est créé, un autre clic créera un second curseur.

  2. Si vous souhaitez déplacer un curseur vers un autre échantillon, survolez l'un des réticules et faites-le glisser jusqu'à la nouvelle position.

    Sinon, cliquez sur les touches suivantes :

    • Pour passer d'un curseur à l'autre, cliquez sur Alt+Flèche Gauche / Alt+Flèche Droite.
    • Pour modifier la position du curseur, cliquez sur Flèche Gauche / Flèche Droite / Flèche Haut / Flèche Bas.
  3. Un nouveau clic sur l'icône du curseur a l'effet suivant : Si les deux curseurs se trouvaient dans la zone visible, désormais, ils sont masqués. Si un des curseurs était en dehors de la zone visible, il est désormais affiché.
    •

    Note

    Si la synchronisation des instruments est active, il doit toujours rester un curseur.
    • Si les deux curseurs se trouvaient dans la zone visible, désormais, ils sont masqués.
    • Si un des curseurs était en dehors de la zone visible, il est désormais affiché.

    Note

    Si la synchronisation des instruments est active, il doit toujours rester un curseur.

Si la synchronisation des instruments est active, les curseurs seront également synchronisés. L'instrument actuellement actif définit le nombre de curseurs qui seront affichés. Un déplacement du curseur dans l'instrument actif entraîne un déplacement du curseur dans les instruments synchronisés. Toutefois, un curseur dans le nuage de points ne se déplacera que si, pendant le temps défini par la position du curseur, un autre échantillon est disponible dans le nuage de points.
