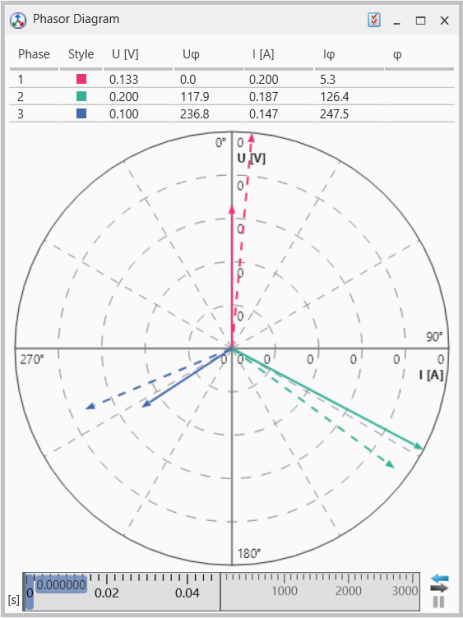

Diagramme des phaseurs
Un diagramme de phaseurs est utilisé pour visualiser et analyser les grandeurs CA (courant alternatif) telles que la tension, le courant et l'angle de phase. Il affiche ces quantités sous forme de phaseurs, c'est-à-dire de vecteurs rotatifs qui représentent les formes d'onde sous une forme simplifiée et statique.
Cela permet de voir facilement les amplitudes des signaux attribués et les différences entre les phases. Les différentes phases sont indiquées par des couleurs prédéfinies telles que le rouge, le vert et le bleu.
Les phaseurs de tension sont représentés par des lignes pleines, tandis que les phaseurs de courant sont représentés par des lignes pointillées. La longueur d'un phaseur représente l'amplitude du signal de tension ou de courant. L'angle entre le phaseur de tension et le phaseur de courant représente le déphasage entre les deux grandeurs dans chaque phase.
Vous pouvez exécuter les actions suivantes :
- Déplacez par glisser-déposer chacun des signaux d'entrée individuellement dans le tableau situé au-dessus du diagramme.
- Assurez-vous que les signaux sont correctement attribués en fonction des grandeurs physiques et des phases.
Pour remplacer un signal déjà attribué
- déplacez par glisser-déposer un autre élément dans la cellule du tableau.
Les signaux ne peuvent être supprimés que via le Gestionnaire de configuration.
- Développez la vue du diagramme de phaseurs correspondant pour voir les signaux attribués.
- Sélectionnez le ou les signaux à supprimer et supprimez-les à l'aide de l'entrée dans le menu contextuel.
